带加强筋结构的工业流体存储金属瓶体

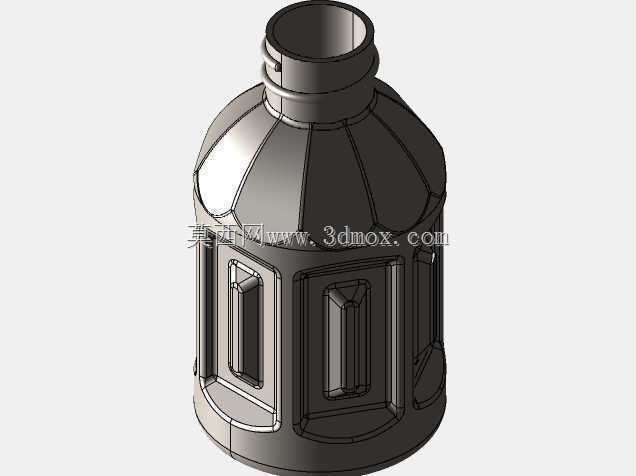

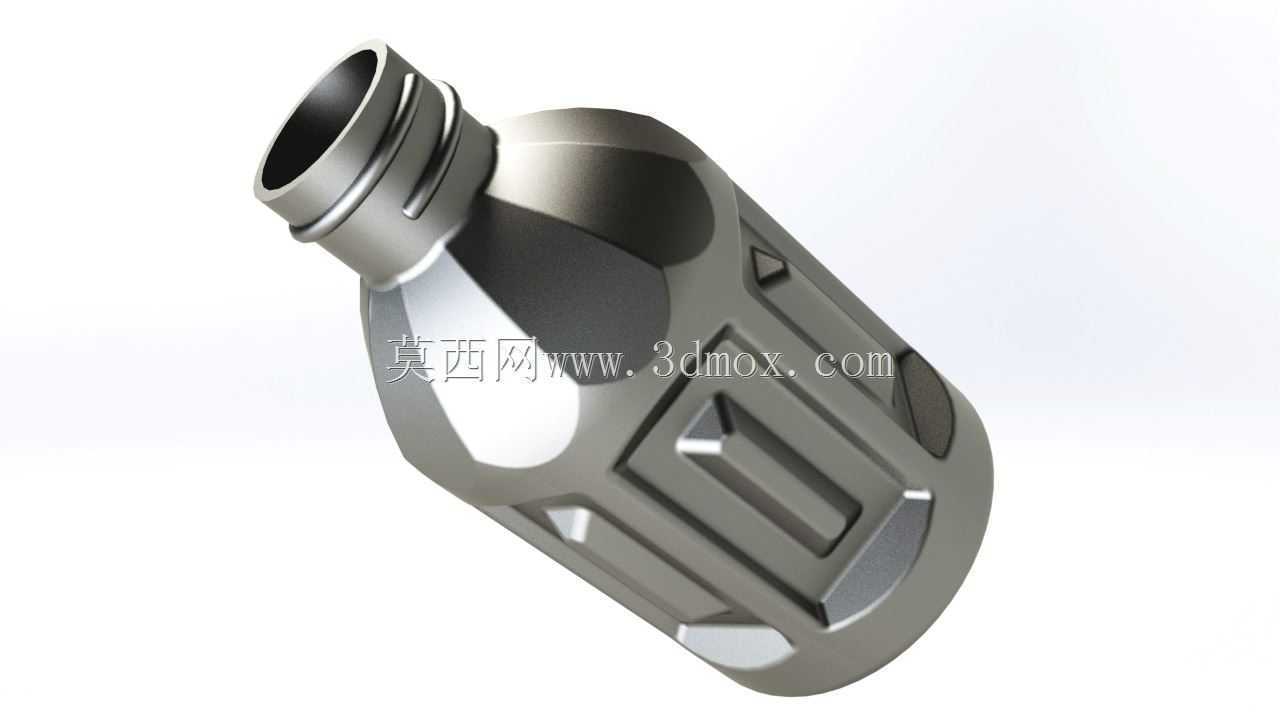

　　日常做工业包装配套结构设计时，这类带周向加强筋的金属瓶体是流体类物料存储单元里很常见的结构，不像民用薄壁塑料瓶只侧重外观造型，工业场景下的金属瓶首先要兼顾堆码承压、运输抗冲击、瓶口密封可靠性这几个核心指标，很多人做这类结构建模时容易忽略实际使用中的受力边界，最后做出来的样件要么堆码时侧壁凹陷，要么灌装后螺纹处出现渗漏。先从瓶口结构说起，这个模型做的是外螺纹多道密封槽的设计，不是随便画个标准螺纹就完事，实际生产中瓶口的螺纹收尾角度、密封槽的深度公差，直接和配套的旋盖密封件匹配度挂钩，要是螺纹起始角没做对，自动灌装线上的旋盖头会出现拧偏、滑牙的问题，每道密封槽的圆角也不能省，不然橡胶密封圈装配时容易被锐边割破，导致密封失效。

　　瓶身的加强筋布局是这个结构的核心设计点，不是为了造型好看随便加的凹槽，周向分布的内凹式筋条，首先能在不增加瓶身壁厚的前提下，大幅提升侧壁的环向刚度，毕竟金属瓶如果做等厚光面结构，要满足1.2米高度堆码三层不发生永久变形的要求，壁厚至少要加到1.2mm以上，加上这种深度3mm左右的内凹筋后，0.8mm壁厚就能达到同等刚度，材料成本能降三成左右。另外筋条的走向是顺着瓶身轴向延伸到瓶肩过渡位置，瓶肩处做了大圆弧过渡，没有直角转折，这是考虑到灌装流体时的导流效果，要是瓶肩有直角结构，粘稠类流体倾倒时会在直角处残留，排料不干净，同时圆弧过渡也能避免应力集中，要是瓶身受到侧向撞击，应力会顺着筋条和圆弧面分散，不会在转折处出现开裂。

　　瓶底的结构虽然模型展示的视角不多，但从整体比例来看，做的是内凹式平底，边缘有一圈支撑凸缘，这部分设计要考虑灌装后放在输送线上的稳定性，支撑凸缘的平面度公差要控制在0.2mm以内，不然输送过程中会出现卡瓶、倒瓶的问题，内凹的结构也能避免瓶底中心和输送面直接摩擦，长时间使用不会磨穿底部。实际建模的时候，很多新手会直接用抽壳命令做整体结构，最后筋条处的壁厚不均匀，拉伸成型的时候会出现料厚过薄的问题，正确的建模逻辑应该是先做瓶身的外轮廓曲面，拆分出瓶口、瓶肩、瓶身、瓶底的分段曲面，做曲率连续检查后，再偏移出壁厚，最后做筋条的切除或者凸起特征，所有的转角处都要做R0.5以上的圆角，避免后续模具加工时出现清角困难，冲压成型时出现应力开裂。

　　这类瓶体的应用场景其实很广，不光是工业润滑油、化工试剂的包装，有些改装类的气动系统里，也会用同结构的小型金属瓶做储气单元，这时候对内壁的粗糙度、瓶口的密封压力要求更高，建模时还要考虑内壁的抛光工艺余量，不能只按最终尺寸建模，不然加工出来的容积会出现偏差。另外安装边界这块，这类瓶体如果是配套在设备上做储液单元，瓶身的筋条还能充当卡接定位的结构，不用额外做安装抱箍，直接在设备面板上开对应筋条轮廓的卡槽，就能把瓶体卡紧固定，拆卸清洗的时候也很方便，比额外加紧固件的结构少了好几个零件，装配效率能提不少。做结构校核的时候，要重点算两个位置的应力，一个是瓶肩和筋条衔接的位置，一个是瓶口螺纹的牙根处，前者是堆码承压时的应力集中点，后者是旋盖拧紧和内部承压时的易失效位置，建模时这两个位置的圆角不能随便简化，不然有限元分析出来的结果会和实际测试差很多。很多人觉得瓶类结构简单，其实要兼顾成型工艺、使用强度、装配适配性这些要求，每一处结构尺寸都要对应实际的使用场景，比如筋条的宽度不能太窄，不然冲压时模具的筋位容易磨损，寿命上不去，也不能太宽，不然起不到提升刚度的作用，瓶口的螺纹长度也要和旋盖的旋合圈数匹配，一般3到4圈的有效旋合长度就能满足密封要求，太长了会增加旋盖的行程，降低灌装线的效率，太短了密封压力不够容易漏。
