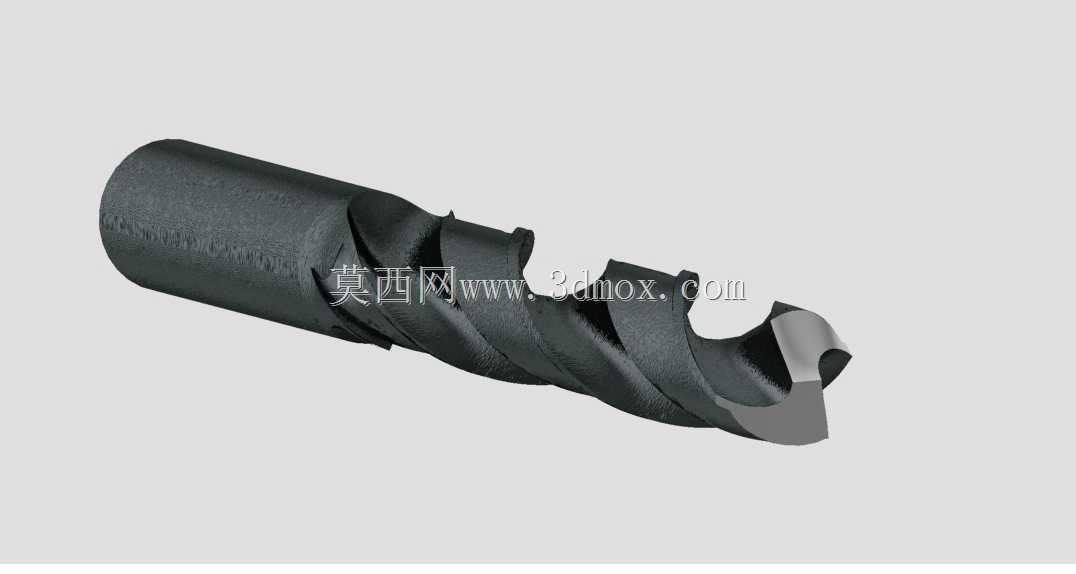

标准麻花钻切削刀具三维结构设计

　　这款麻花钻是金属切削加工领域应用最广泛的孔加工刀具，日常在普通钻床、立式加工中心、手持电钻等设备上都能见到它的身影，主要承担实体材料上的钻孔工序，也可用于扩孔、铰孔前的预加工，覆盖机械制造、五金装配、模具加工、建筑装修等多个场景的孔加工需求。从结构设计来看，这款钻头采用经典的双螺旋槽结构，螺旋槽的导程、槽宽比例经过反复校核，既能够保证钻削过程中切屑能够顺着螺旋槽顺畅排出，避免切屑堵塞在孔内刮伤已加工孔壁，又能保证钻芯具备足够的结构强度，防止高速钻削时钻头出现扭折断损。钻头的切削部分采用标准的锋角设计，两个主切削刃对称分布，横刃经过合理修磨参数预留，能够有效降低钻削时的轴向抗力，减少钻孔时的进给阻力，同时保证钻孔的位置精度，

　　避免钻孔出现偏斜。柄部采用直柄结构设计，适配市面上绝大多数的钻夹头安装尺寸，安装时只需保证柄部夹持深度足够，即可在钻削过程中传递足够的扭矩，不会出现打滑、转位的问题。在实际设计建模过程中，需要重点关注螺旋槽的曲面生成逻辑，通过螺旋扫描结合切削刃的角度参数迭代，保证主后角、前角的数值符合不同加工材料的切削需求，比如针对钢材加工的钻头，前角取值会适当偏大以降低切削阻力，针对铸铁等脆性材料加工的钻头，后角取值会适当调整以增强刃口强度。同时钻头的刃带部分设计有均匀的窄边，既能够在钻孔过程中起到导向作用，保证孔的圆柱度公差，又能减少钻头与孔壁的摩擦面积，降低钻削过程中的发热磨损。从安装边界来看，这款直柄麻花钻的柄部直径与工作部分直径保持一致，

　　夹持时不需要额外的变径套，适配从微型台钻到大型加工中心的各类钻夹头装夹，钻孔深度范围覆盖从薄板到厚型工件的常规加工需求，排屑槽的长度设计也匹配常规钻孔深度的排屑行程，不会出现槽长不足导致切屑无法排出的问题。在实际生产应用中，这类钻头的结构参数合理性直接决定了钻孔的加工效率、孔壁粗糙度以及钻头本身的使用寿命，建模时每一处曲面的公差、每一个角度的取值，都需要匹配实际加工的工艺要求，不能只追求外观形似而忽略切削功能的结构合理性。
