外六角螺栓配六角螺母紧固连接件

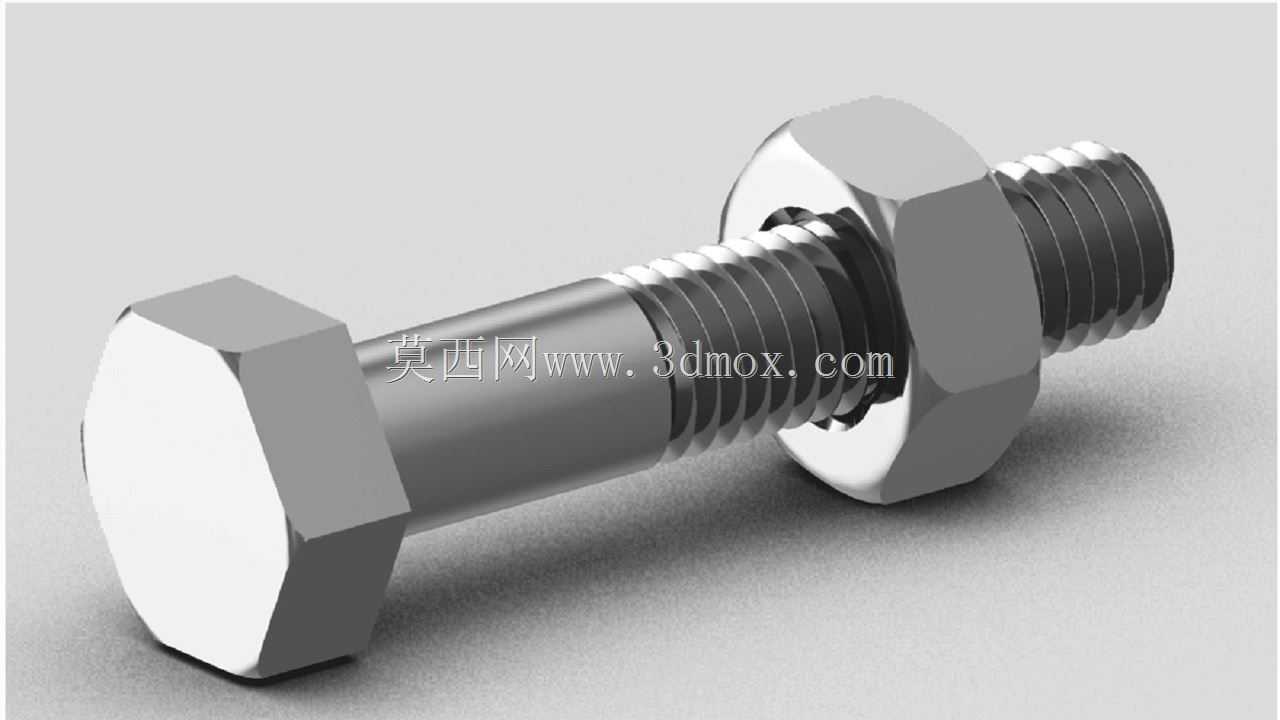

　　日常做设备结构设计时，这类六角头螺栓配螺母的组合是最常用的可拆卸紧固方案，从普通的机架拼装、钣金护罩固定，到传动部件的定位锁紧、工装夹具的装夹限位，几乎所有需要实现两个或多个构件刚性连接、又要预留后期拆装维护空间的场景，都能见到这类紧固件的身影。设计这类连接件的三维模型时，首先要匹配常用的螺纹公称直径系列，对应不同的载荷等级选择适配的螺杆长度，要注意螺杆光杆段的长度要略短于被连接件的总叠厚，保证螺母拧紧后螺纹啮合段能达到足够的扣数，避免受载后出现滑牙脱扣的问题。六角头的对边尺寸、厚度都要符合常规紧固工具的操作空间要求，不管是用开口扳手、套筒还是电动扭矩扳手作业，都要预留足够的扳手回转空间，避免出现装配干涉。

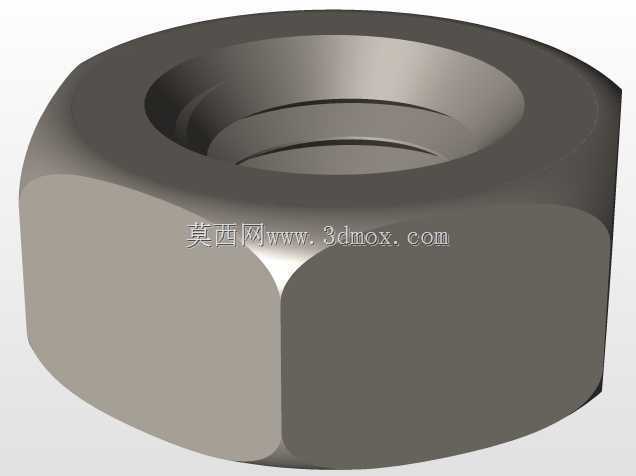

　　螺母端的设计要考虑和被连接件接触面的压合面积，如果被连接件是铝件、塑料件等软质材料，还要搭配平垫增大接触压强，不过这个基础模型里预留了垫片的安装间隙，实际选型时可以根据工况灵活搭配。从安装边界来看，螺栓穿入端的倒角要做足够的导向角度，方便装配时快速对准安装孔，不需要额外修磨孔边就能顺利穿入，螺杆末端的螺纹收尾段要做退刀结构，避免螺母拧到行程末端时被螺纹收尾段卡滞。这类螺纹副的配合公差要选适中的间隙配合，既不能太松导致连接后出现旷量，影响设备运行时的连接刚性，也不能过紧导致装配时拧入阻力过大，甚至出现螺纹咬死的问题，尤其是在有防腐要求的镀锌、达克罗表面处理场景，公差预留还要考虑镀层的厚度增量。实际应用中，

　　这类紧固件可以承受沿螺杆轴向的拉载荷，也能通过预紧力产生的摩擦力承受一定的横向剪切载荷，在振动较大的设备上使用时，还可以搭配防松垫圈、螺纹胶等辅助防松结构，这个基础模型的接口尺寸完全兼容常规的防松配件，不需要额外修改结构就能适配不同的防松方案。建模时要注意螺纹牙型的细节还原，虽然实际工程出图时可以用简化画法标注螺纹参数，但三维模型里做准确的牙型能更好地验证装配干涉，也能在做运动仿真、有限元受力分析时得到更贴近实际工况的计算结果，尤其是做整机的虚拟装配时，准确的螺纹模型能提前发现孔位错位、长度不匹配的问题，减少后续加工装配时的返工量。
