三叶曲面螺旋桨式风叶结构设计

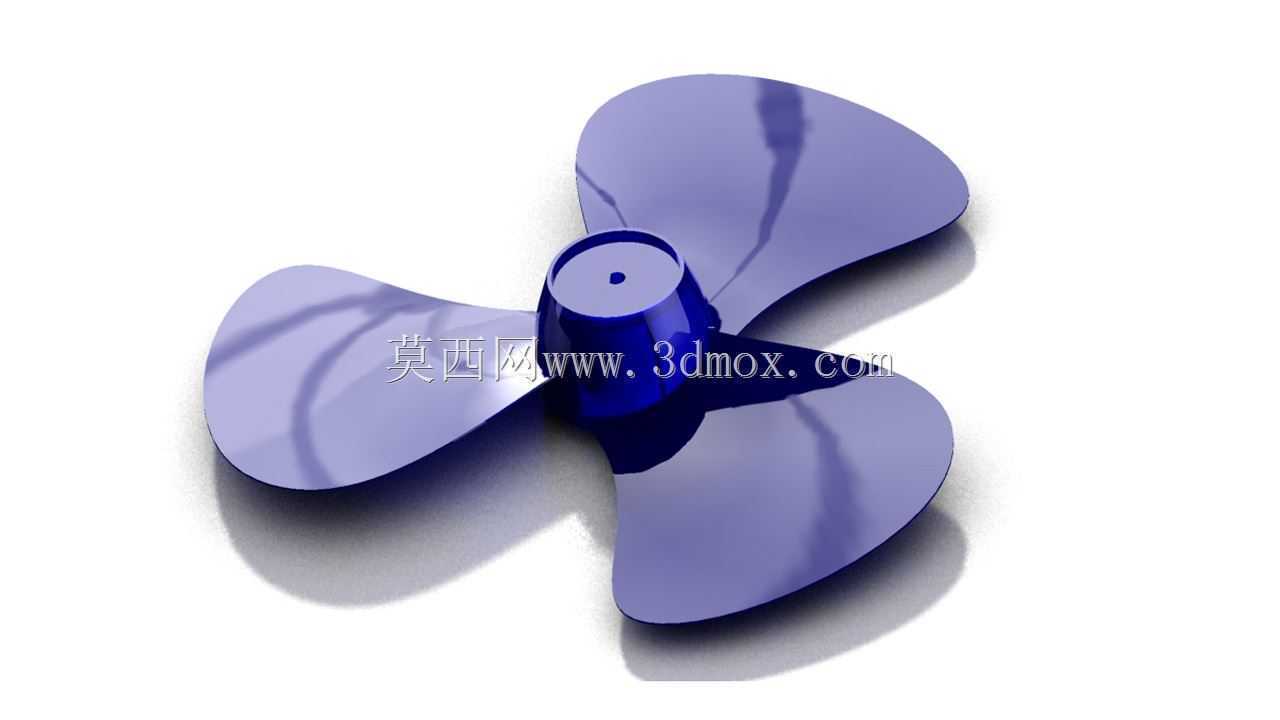

　　这类三叶曲面风叶是流体输送类设备的核心做功部件，日常在小型轴流通风设备、桌面散热装置、小型船用推进装置、低功率风冷系统中都能见到它的应用场景，核心作用是通过自身定轴转动，带动周边流体沿轴向定向流动，实现通风散热、介质推进的功能。从结构设计逻辑来看，三片叶片沿中心轮毂周向120度等角度均布，这种布局能在转动过程中让各叶片的受力相互平衡，大幅降低转动时的径向偏载，减少运行过程中的振动与噪音，相比两叶结构，同等转速下能输出更稳定的流体流量，相比四叶及以上的多叶结构，转动时的风阻更小，驱动能耗更低，适配小功率驱动源的使用需求。叶片采用大弧度扭曲曲面构型，从靠近轮毂的叶根位置到外缘的叶尖位置，曲面的安装角呈线性渐变，

　　这种设计是为了匹配不同转动半径处的线速度差异——叶根位置转动线速度低，更大的安装角能提升该区域的流体推动效率，叶尖位置线速度高，更小的安装角能减少不必要的湍流损耗，让整个叶片扫过的区域内流体流动更平顺，避免局部涡流带来的能量损失与异常噪音。中心轮毂为带中心安装孔的圆柱凸台结构，安装孔的尺寸需要匹配驱动轴的轴径公差，通常会预留键槽或者顶丝固定位，保证风叶与驱动轴连接后无相对滑动，能稳定传递扭矩；轮毂的轴向长度需要满足安装定位要求，既要保证风叶转动时不会沿轴向窜动，也要避免过长的轮毂占用过多安装空间，影响设备内部的整体布局。叶片的外缘做了顺滑的圆角过渡，没有尖锐棱角，一方面能减少转动过程中的风切噪音，另一方面也能避免安装、

　　维护过程中尖锐边缘划伤操作人员。在实际选型适配时，需要注意风叶的整体回转直径要匹配安装腔体的内径，叶片外缘与腔体内壁之间要预留2-5mm的安全间隙，既不能间隙过大导致流体回流降低输送效率，也不能间隙过小导致转动过程中叶片与腔体发生刮擦；同时要核算风叶的整体转动惯量，匹配驱动电机的启动扭矩参数，避免启动时负载过大导致电机过载。这类风叶的曲面建模过程中，需要重点控制叶根与轮毂的过渡圆角，避免应力集中导致长期转动后叶根位置出现疲劳断裂，叶片的壁厚通常设计为从叶根到叶尖逐渐减薄，在保证结构强度的前提下尽可能降低整体重量，减少驱动负载。
