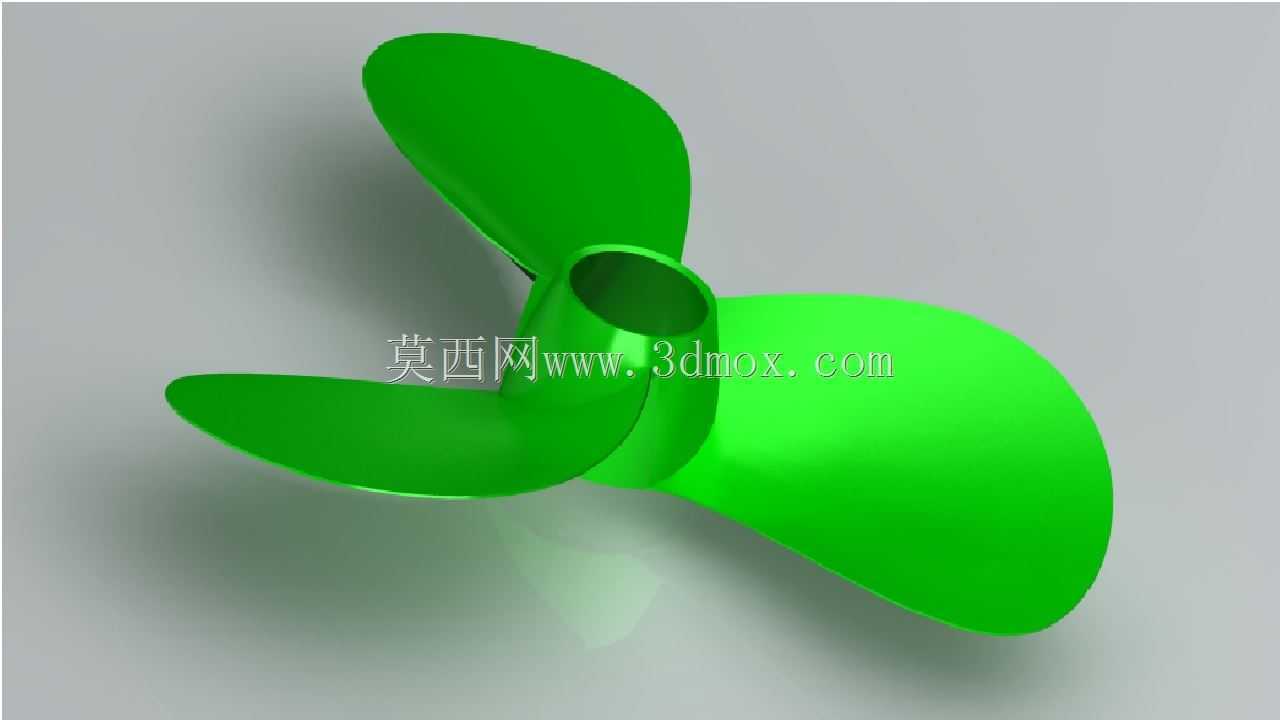

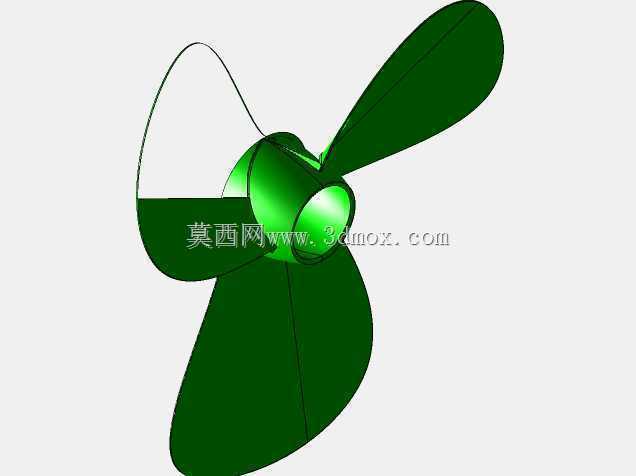

三叶曲面螺旋推进式船用螺旋桨结构

　　这款三叶结构的螺旋推进部件，核心应用场景集中在小型内河作业艇、休闲垂钓艇以及低速无人水面探测载具的动力输出端，作为动力系统末端的核心做功部件，直接承担将转轴回转扭矩转化为水体轴向推力的作用，实际运行中通过叶片曲面与水体的持续相互作用，抵消载具航行时的水阻，推动载具完成前进、转向配合等动作。从功能特性来看，三叶布局的设计平衡了推进效率与运行振动控制，相比两叶结构，同等转速下推力输出更平顺，叶片切入水体的冲击载荷更小，能有效降低转轴端的疲劳应力，相比四叶及以上多叶结构，其水体过流面积更大，低速工况下的推力转化效率更高，更适配小型载具低转速大扭矩的动力输出特性。设计过程中首先要匹配安装端的边界约束，

　　中心轴孔的直径公差需要与动力输出轴的配合精度保持一致，轴孔深度要满足轴向定位的锁紧要求，避免高速回转时出现轴向窜动；叶片的曲面弧度从根部到叶梢采用渐变式设计，根部与轮毂衔接位置做了大圆角过渡，避免应力集中导致的叶片断裂，叶梢位置的曲面做了收边处理，减少运行时的梢涡损耗，降低空泡效应带来的叶片表面剥蚀风险。安装边界上，轮毂的轴向长度需要匹配载具尾部轴系的安装空间，叶片的回转直径要避开载具尾部的船体结构，预留足够的安全间隙，防止回转过程中叶片剐蹭船体或附属的舵机部件，同时叶片的投影面积要匹配动力源的额定功率，避免出现动力过载导致的动力端过热损坏。实际选型适配时，还要结合载具的设计航速调整叶片的螺距参数，

　　螺距偏大时高速段推力更强但低速启动负载大，螺距偏小时低速推力充足但高速段效率衰减明显，这款结构的曲面参数更偏向低速大推力的适配方向，适合作业类载具的重载航行需求，叶片的厚度从根部到叶梢逐步递减，在保证结构强度的前提下尽可能降低回转惯量，提升动力响应速度，轮毂位置的轴孔可根据不同的轴系连接形式加工键槽或顶丝孔，适配不同的锁紧固定方式，整体结构没有多余的冗余设计，曲面过渡顺滑，既减少了水体流动阻力，也能降低运行时的水流噪声，提升小型载具的航行静谧性。
