镂空式喉箍紧固连接结构设计

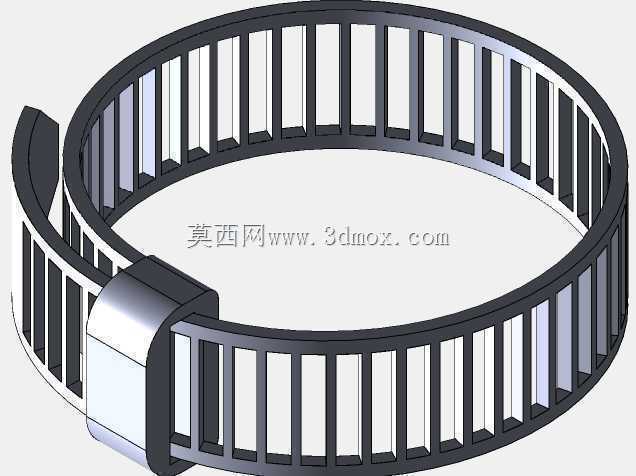

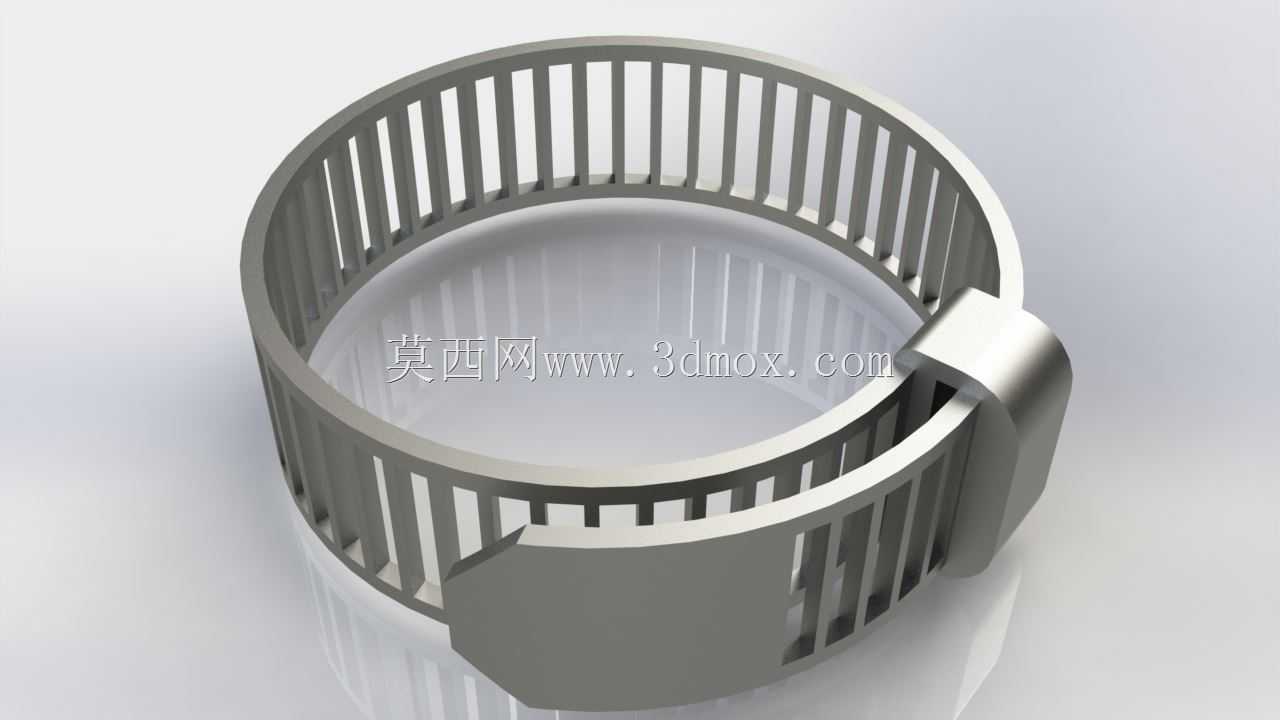

　　这类带镂空栅格结构的软管夹，在流体输送管路系统里的应用覆盖场景极广，小到车间气动回路的PU软管固定、民用给排水的柔性胶管对接，大到工程机械液压系统低压回油管路的紧固、农业灌溉管网的PE管接头锁止，都能见到这类结构的身影。和传统实心钢带喉箍比，栅格镂空的设计首先解决了大口径软管夹持时的应力集中问题——整圈均匀分布的竖向栅条能把锁紧力分散到每一条接触棱上，不会像实心箍那样在锁紧端附近出现局部压力过大压裂胶管、或是对面侧夹持力不足松脱的问题。做这个结构的三维设计时，首先要卡准安装边界：箍带的展开长度要比待夹持软管的公称外径周长长出15%到20%的调节余量，预留出软管受压形变后的锁紧空间，同时锁紧端的弯折卡扣要做R2以上的圆角过渡，

　　避免安装时卡扣边缘割伤安装人员的手套或是胶管表层。栅条的宽度和间距是设计里的核心参数，不能随便定：如果栅条做太窄，锁紧时栅条容易被拉弯变形，丧失夹持力；如果栅条间距太大，相邻栅条之间的胶管会在管路带压时鼓出，长期使用会从鼓出处开裂，一般针对内径10mm到50mm的常用软管，栅条宽度设为2.5mm、间距4mm就能兼顾结构强度和夹持均匀性。锁紧结构采用的是弯折式快装卡扣，不需要额外的螺丝刀或是扳手就能手动锁紧，适合现场无工具的快速安装场景，卡扣的咬合齿要做0.8mm的齿深，咬合时能卡在栅条的间隙里，不会因为管路振动出现滑牙松脱。实际选型时要注意，这类镂空结构的喉箍不适合高压管路的紧固，一般适用的管路工作压力不超过1.6MPa，

　　因为栅格结构的整体刚性比实心钢带弱，高压下胶管的膨胀力会把箍带撑变形；但在低压管路、尤其是有一定振动的设备管路上，它的优势反而比实心喉箍明显——镂空结构能让胶管夹持部位的热量及时散出，不会像实心箍那样把胶管闷在里面，长期高温下加速胶管老化。设计建模时还要注意箍带的整体弧度，自由状态下的内径要比待夹持软管的外径小3%左右，这样安装时能靠箍带自身的回弹力先套在胶管上预固定，不用手扶就能对准位置再锁紧，大幅提升现场安装的效率。卡扣和箍带连接的弯折部位要做应力释放槽，避免反复开合锁紧时弯折处出现应力断裂，一般这个位置的弯折半径要大于箍带材料厚度的1.5倍，材料选304不锈钢的话，厚度控制在0.6mm就能满足常用场景的强度要求，不会因为太厚导致手动锁紧费力，也不会太薄容易拉断。
