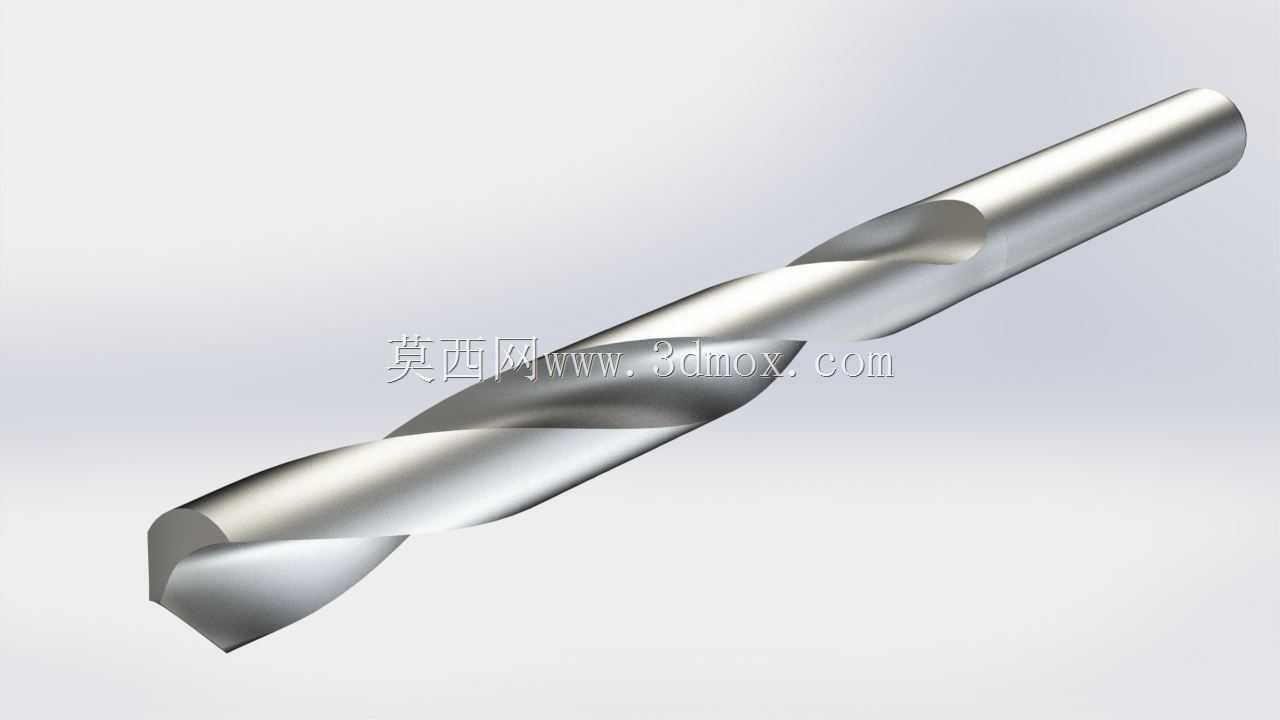

标准直柄麻花钻切削刀具三维结构

　　这款直柄麻花钻是金属切削加工领域应用最广泛的孔加工刀具，日常在普通钻床、台式钻、手电钻、加工中心的钻削工序中都能见到它的身影，不管是普通碳钢件的预制孔加工、铝合金型材的安装孔钻削，还是非金属板材的通孔作业，都能适配对应的加工参数完成作业。从结构设计来看，整体采用高速钢基材的等径直柄设计，柄部与刃部直径保持一致，无需配套专用变径套即可直接装夹在通用钻夹头内，装夹时只要保证柄部伸入夹头的长度不小于柄径的1.5倍，即可避免高速旋转时出现打滑、摆偏的问题，适配绝大多数常规钻孔设备的装夹边界，不需要额外定制装夹工装。切削部分的设计完全遵循麻花钻的标准几何参数，两条对称的螺旋槽承担排屑与输送切削液的双重作用，

　　钻削钢材时产生的带状切屑会沿着螺旋槽的曲面顺畅排出，不会在孔底堆积造成闷钻，加工深孔时只要配合周期性退刀排屑，就能保证孔壁的粗糙度符合装配要求。顶部的横刃是钻削时的核心定心结构，修磨得当的横刃可以在接触工件表面的瞬间完成定位，避免钻孔初期出现滑移偏位，保证孔位的位置度公差满足后续铰孔、攻丝工序的基准要求。两条主切削刃呈对称分布，顶角采用通用加工场景下的118度设计，兼顾了硬钢切削时的刃口强度和软质材料加工时的锋利度，不需要针对常规材料重新修磨角度即可直接使用。刃带部分沿螺旋槽外缘均匀分布，既可以在钻削过程中起到导向作用，减少孔壁的棱边误差，也能降低钻头与孔壁的摩擦阻力，减少钻削过程中的发热磨损。在实际生产场景中，

　　这类钻头常用来完成零件装配前的螺栓过孔加工、螺纹底孔预制、销钉孔的粗加工工序，针对不同的加工材料，只需要调整钻床的转速与进给量，比如加工45号钢时将线速度控制在25-30m/min，加工铝合金时将线速度提升至60-80m/min，就能获得稳定的加工寿命与成孔质量。建模过程中重点还原了螺旋槽的导程参数、切削刃的后角角度、刃带的宽度尺寸，完全匹配实际量产刀具的外形尺寸，可直接用于钻削工序的加工模拟、工装夹具的干涉检查，也能作为刀具库的标准件模型，直接调用到数控加工仿真流程中，验证钻孔路径的合理性，避免实际加工中出现撞刀、孔位超差的问题。
