金属螺旋中柱式旋转楼梯结构设计

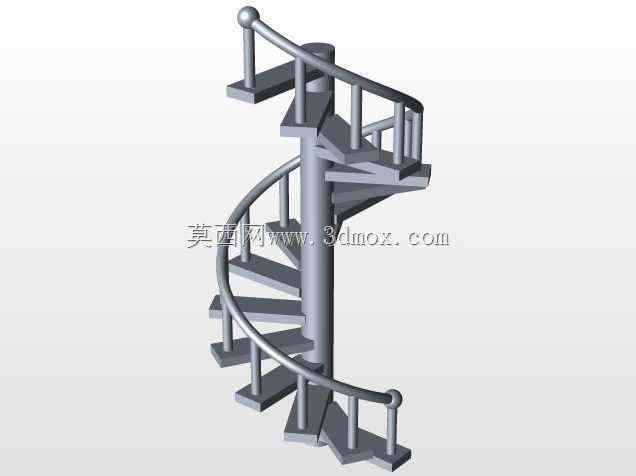

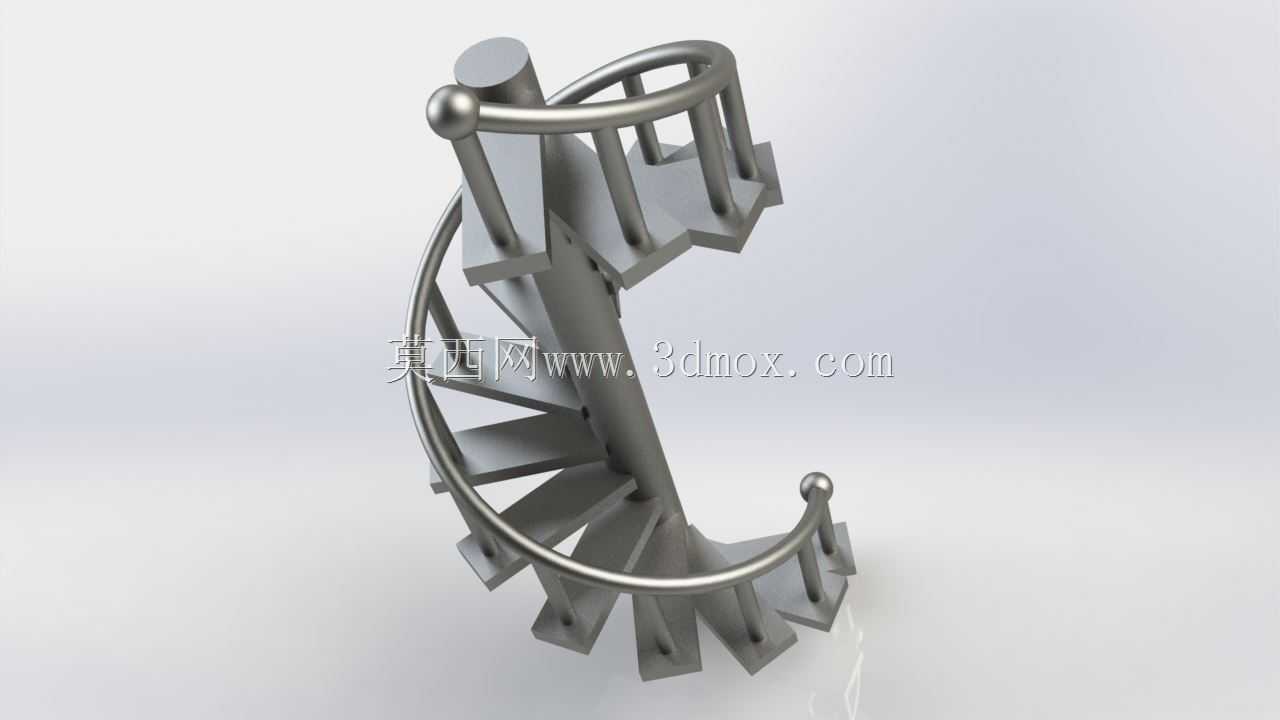

　　这款螺旋梯结构在空间受限的建筑场景中应用十分广泛，不管是loft夹层、小型商业空间的竖向交通衔接，还是工业设备旁的操作检修登高通道，都能凭借极小的占地投影面积完成竖向通行功能，相比直跑楼梯能节省近七成的平面占用空间，适配层高在2.8米到3.5米之间的常规竖向高差场景。从结构设计逻辑来看，整体采用中心承重柱作为核心受力载体，所有踏步板均以中心柱为圆心呈放射状排布，每级踏步的旋转角度控制在22.5度，整梯旋转180度即可完成一层层高的爬升，踏步外侧边缘设置连续的金属圆管护栏，护栏立柱与踏步外端刚性连接，扶手采用整根弯管成型工艺，顺着螺旋上升轨迹平滑过渡，没有拼接断点，既保证了扶握时的顺滑手感，也能避免拼接处的应力集中问题。

　　设计过程中需要重点把控踏步的悬挑受力边界，每块踏步从中心柱向外延伸的有效通行宽度控制在0.7米左右，踏步踏面的内侧宽度不小于0.1米，外侧宽度控制在0.25米，既满足单人正常通行的脚部放置空间，也不会因为悬挑过长导致踏步端部受力变形。中心柱采用空心圆管结构，底部与地面预埋钢板通过法兰连接，顶部与上层结构的梁体做铰接固定，安装时需要提前确认地面的承重能力，中心柱底部的安装投影点要避开地面下方的管线排布区域，护栏的整体高度控制在0.9米，符合常规临边防护的安全要求，所有金属构件的连接位置均采用满焊处理后做打磨抛光，表面呈现统一的金属哑光质感，没有尖锐的棱角突出。在实际选型适配时，需要提前确认安装位置的净空高度，

　　避免顶部结构与梯段产生干涉，踏步的旋转方向可以根据现场的通行动线调整，顺时针或逆时针排布都能通过调整中心柱上的踏步安装定位孔实现，不需要额外更改主体结构参数，梯段整体的自重较轻，不需要对安装位置的楼板做额外的承重加固，适合在既有建筑改造项目中快速安装使用，日常使用时可以承受单人连续通行的动载荷，护栏的侧向受力也能满足常规扶靠的强度要求，不会出现明显的晃动感。
