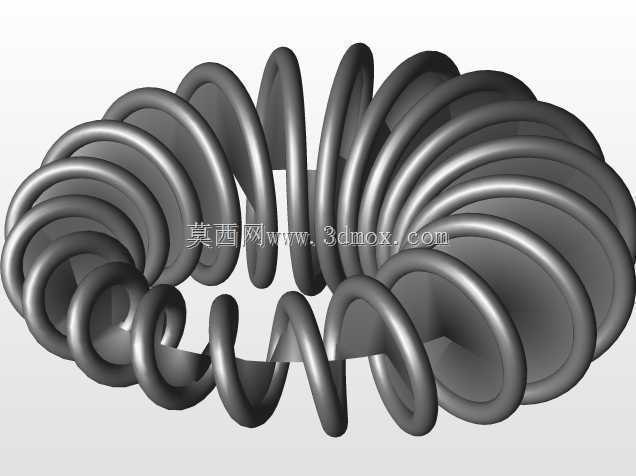

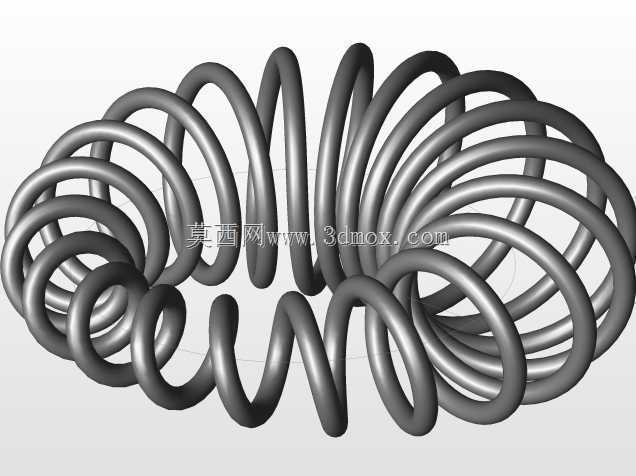

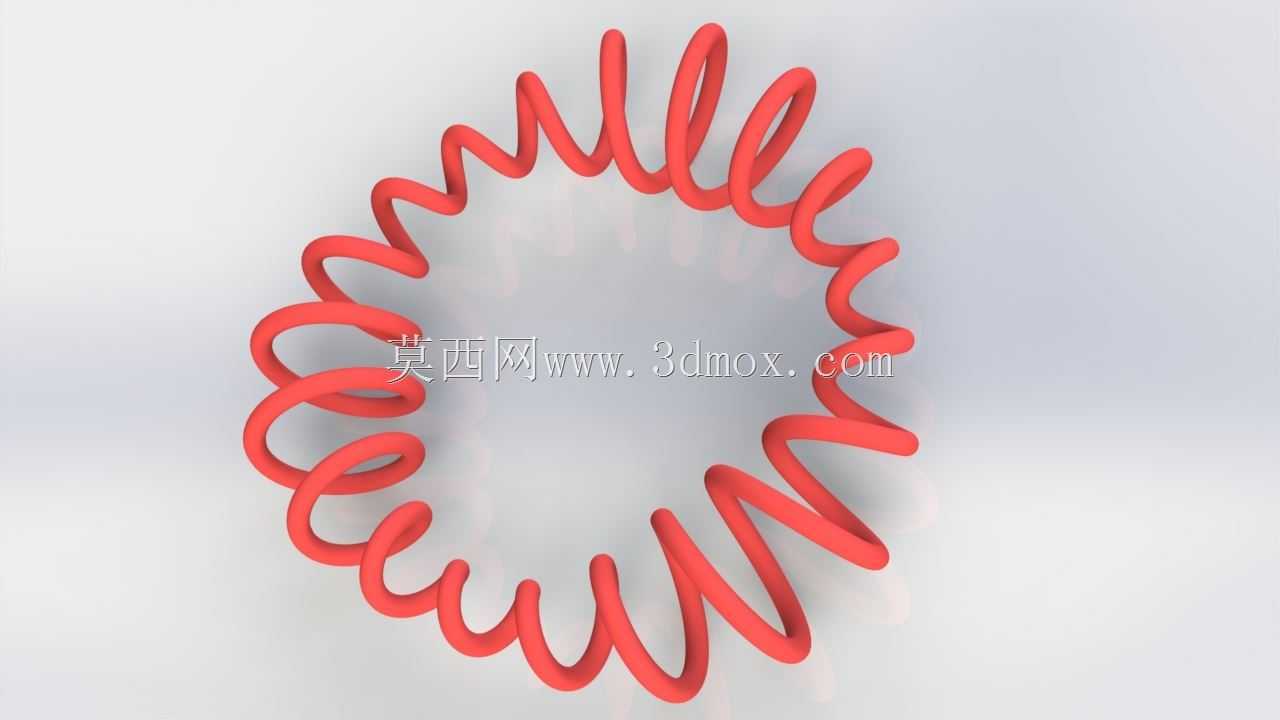

环形螺旋参数化弹簧结构设计

　　这类环形螺旋弹性构件，常被应用在需要周向均匀提供弹性复位力、环形空间内实现缓冲减震的工况中，比如环形管路的密封补偿结构、周向布置的离合复位组件、环形振动筛的减震支撑单元，区别于常规直线螺旋弹簧，它的螺旋轨迹沿环形基准路径排布，能在不占用轴向额外安装空间的前提下，在环形周向提供连续均匀的弹性力输出。从设计逻辑上看，这类构件的建模核心是建立双参数驱动的曲线方程，首先确定环形基准的中心轨迹半径，也就是整个环形弹簧的中径尺寸，这个尺寸直接决定了构件的安装边界，需要匹配安装位的环形槽内径与外径，预留足够的径向活动间隙，避免工作过程中与安装槽侧壁发生剐蹭磨损；其次是螺旋自身的节距与簧丝直径，簧丝直径直接决定构件的刚度与承载上限，

　　节距则影响有效变形行程，设计时需要根据工作载荷下的变形量要求，调整两个参数的匹配关系，避免并圈失效或者刚度不足的问题。实际应用中，这类构件的受力状态比普通圆柱弹簧更复杂，每一段簧丝同时承受周向扭转与径向弯曲的复合载荷，设计时需要校核螺旋轨迹过渡位置的应力集中情况，尤其是环形轨迹内侧的簧丝曲率更大，工作应力会比外侧段高出15%-20%，建模时需要特意调整内侧段的曲率过渡，避免出现应力突变点。从安装边界来看，这类构件通常嵌入环形凹槽内安装，槽的深度需要匹配弹簧的轴向截面高度，预留10%左右的压缩余量，槽的宽度需要比弹簧径向截面宽度大0.5-1mm，给工作过程中的微小径向形变留出活动空间，避免卡滞。建模过程中，参数化的方程曲线是核心，

　　通过驱动环形基准半径、螺旋圈数、簧丝直径、节距这几个核心参数，可以快速调整出适配不同安装空间、不同载荷要求的衍生结构，不需要重新绘制草图，大幅提升同系列构件的设计效率。这类构件的表面处理通常根据工况选择，普通室内工况采用常规发黑处理即可，腐蚀环境下则需要做镀锌或者喷塑处理，簧丝的材料选择65Mn或者60Si2Mn，根据载荷等级匹配对应的热处理硬度，保证长期工作下的弹性稳定性，避免出现应力松弛导致的弹力衰减。
