参数化环形螺旋曲面结构设计

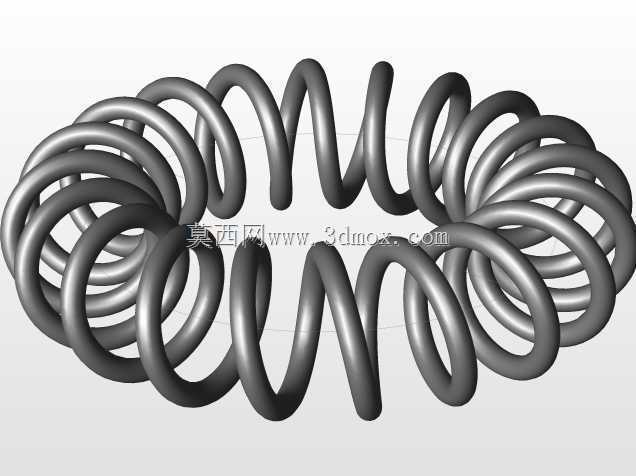

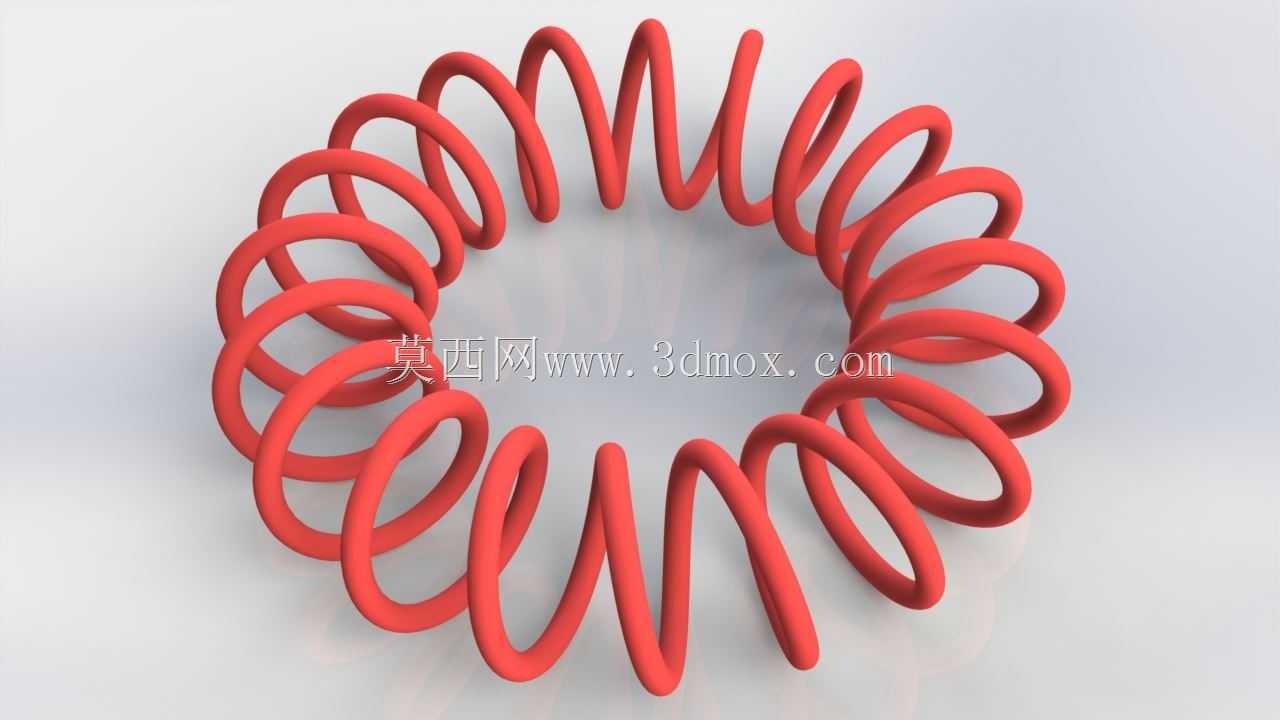

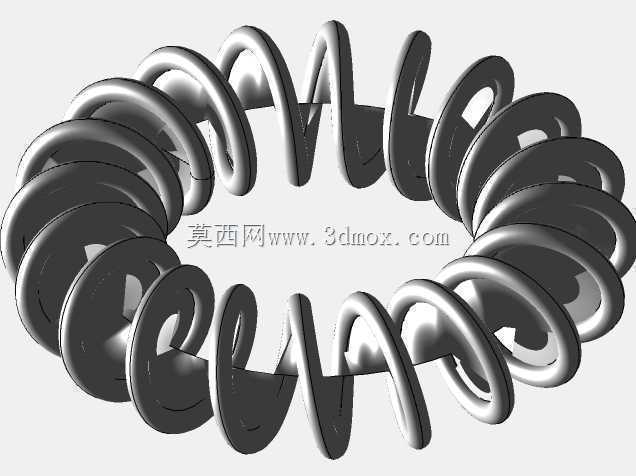

　　这类环形螺旋曲面构件，在流体输送、密封缓冲、特种传动场景中有着不可替代的作用，不同于常规直螺旋弹簧的线性受力特性，环形闭合的螺旋结构能够实现周向均匀的形变反馈，在环形管路的缓冲支撑、环形密封腔的弹性抵紧、周向均载的弹性连接节点中，能够适配环形安装空间的特殊边界要求，不会出现直螺旋构件在环形空间内安装偏载、受力不均的问题。从设计逻辑来看，该结构采用参数化曲线驱动的建模思路，先确定环形基准的中心轨迹半径，再以该环形轨迹为路径，绘制螺旋截面的扫描路径，通过控制螺旋升角、圈数、截面线径三个核心参数，就能快速调整结构的整体刚度与形变范围，不需要反复重构曲面特征，适配不同安装空间的尺寸调整需求。在实际工程应用中，

　　这类结构的安装边界完全贴合环形装配空间的尺寸要求，整体外径由环形中心轨迹半径加螺旋截面半径确定，内径则为中心轨迹半径减去螺旋截面半径，轴向厚度与螺旋截面的线径、螺旋升角直接相关，安装时不需要额外设计转接结构，可直接嵌入环形安装槽内，实现周向全周的弹性支撑或密封抵紧。不同于普通圆柱螺旋构件只能提供轴向或径向的单向弹性力，环形螺旋结构能够在环形周向、径向、轴向三个维度提供均匀的弹性反馈，在特种阀门的环形密封副中，这类结构可以持续给密封面提供周向均匀的抵紧力，避免介质压力波动导致的密封面局部泄漏；在环形管路的隔振结构中，该结构可以套在管路外壁的环形安装位，吸收管路周向与径向的振动传递，不会出现局部隔振失效的问题；

　　在特种传动的周向缓冲结构中，该结构可以安装在两个环形配合的传动件之间，吸收传动过程中的周向冲击载荷，避免硬接触导致的构件磕碰损伤。设计过程中需要重点控制螺旋扫描的轨迹连续性，避免出现曲面折角导致的应力集中，参数化调整时要同步校验螺旋圈之间的间隙，避免受压形变时出现圈间碰磨，同时要匹配安装位的环形槽尺寸，预留足够的形变余量，确保结构在额定载荷下的形变范围不会超出安装边界，不会与周边配合构件发生运动干涉。
