汽车工业用弯形输送管道三维设计

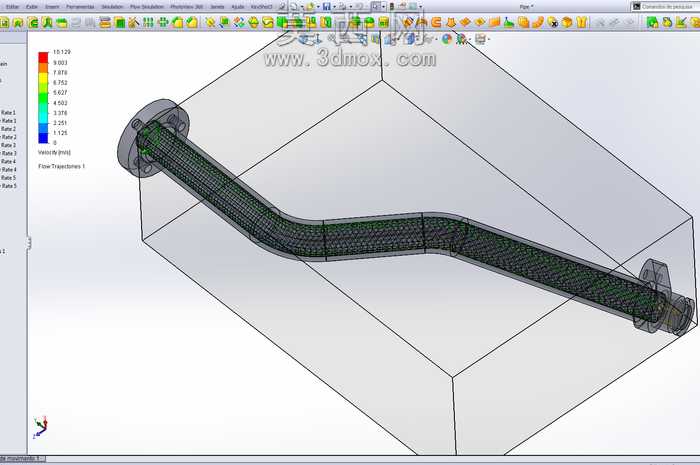

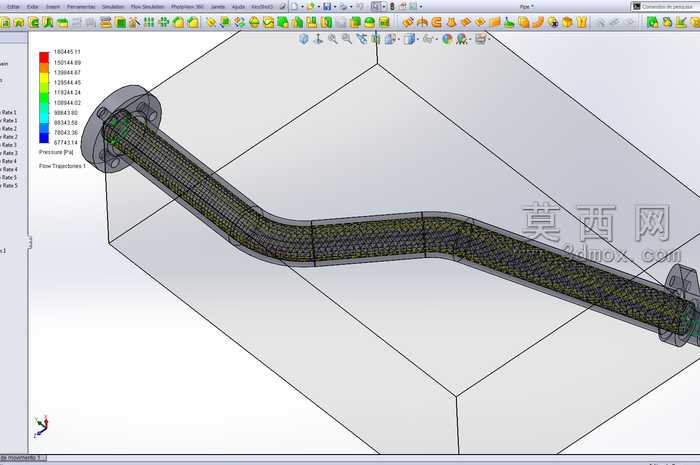

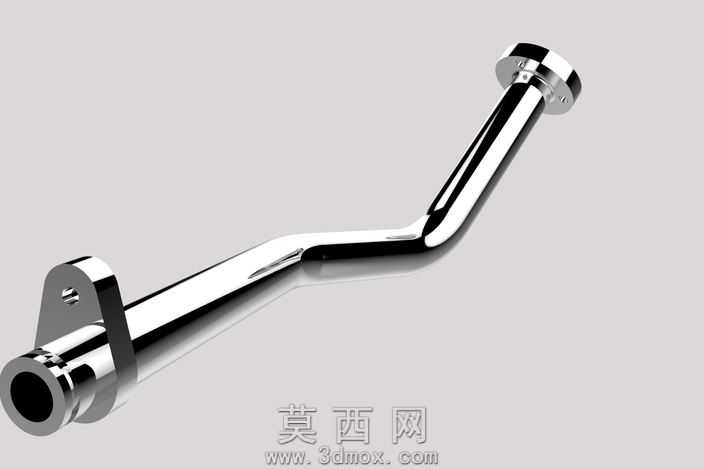

该模型为面向汽车工业场景设计的弯形输送管道，建模阶段采用SolidWorks软件完成全参数化构建，首先基于汽车管路布置的空间约束确定管道的走向路径，以三维草图绘制管道的中心轨迹，精准控制弯折段的曲率半径与过渡角度，确保管路在汽车底盘或机舱的有限安装空间内可顺畅排布，避免与周边零部件产生干涉。建模过程中对管道两端的连接法兰结构做了精细化处理，法兰盘的安装孔位、密封槽尺寸均参照汽车管路通用连接标准设定，保证模型可直接对接同规格的接口部件，无需二次调整尺寸。管道主体采用等壁厚空心结构设计，建模时通过扫描特征生成基础管体，再对弯折区域做应力优化处理，通过有限元仿真模块对管体做网格划分，从云图结果可直观查看不同位置的应力分布，针对应力集中的弯折过渡段调整壁厚参数，提升管路在流体输送过程中的结构稳定性，避免长期使用出现开裂渗漏问题。材质设定上，管道主体选用汽车管路常用的耐油橡胶夹金属编织层材质，两端法兰采用镀锌钢材质，渲染阶段分别为不同部件赋予对应材质属性，橡胶部分设置哑光粗糙质感，金属法兰添加金属光泽与轻微的镀锌层纹理，让模型视觉效果更贴近真实工业部件的外观状态。整体设计围绕汽车管路的实际使用需求展开，兼顾安装适配性、结构强度与流体输送性能，参数化的建模方式也方便后续根据不同车型的布置需求调整管道长度、弯折角度与接口尺寸，可直接用于汽车管路系统的设计验证、装配模拟以及生产加工前的结构校核，为汽车管路的研发设计提供精准的三维数字模型支撑。
