AM环路DX天线-小型

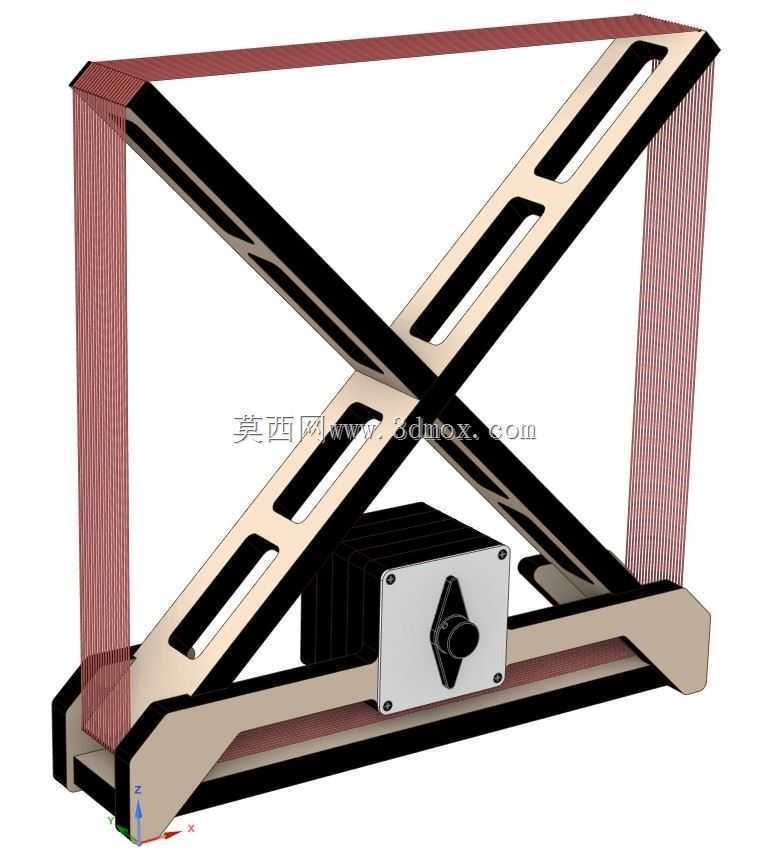

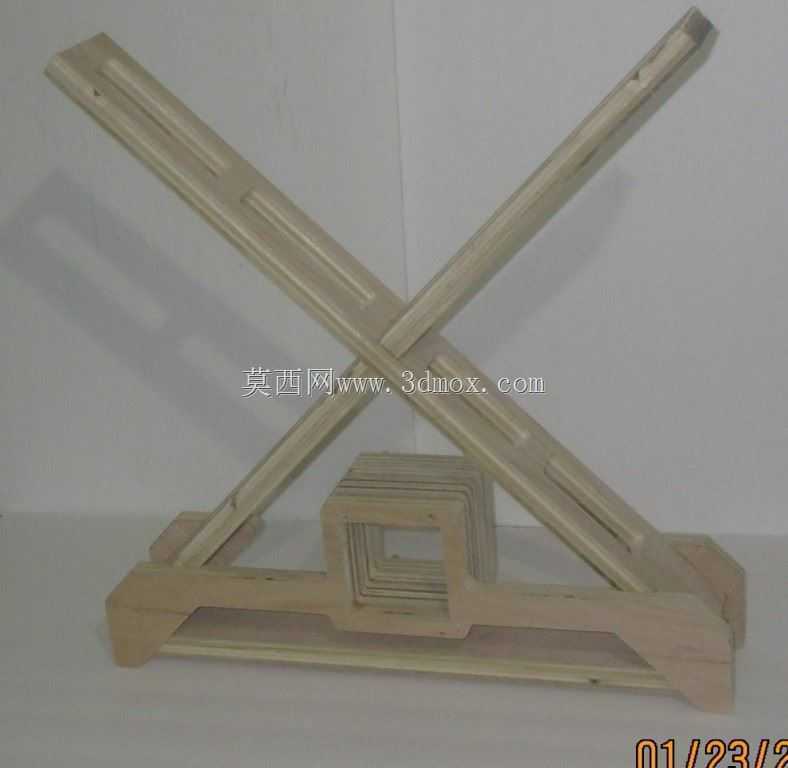

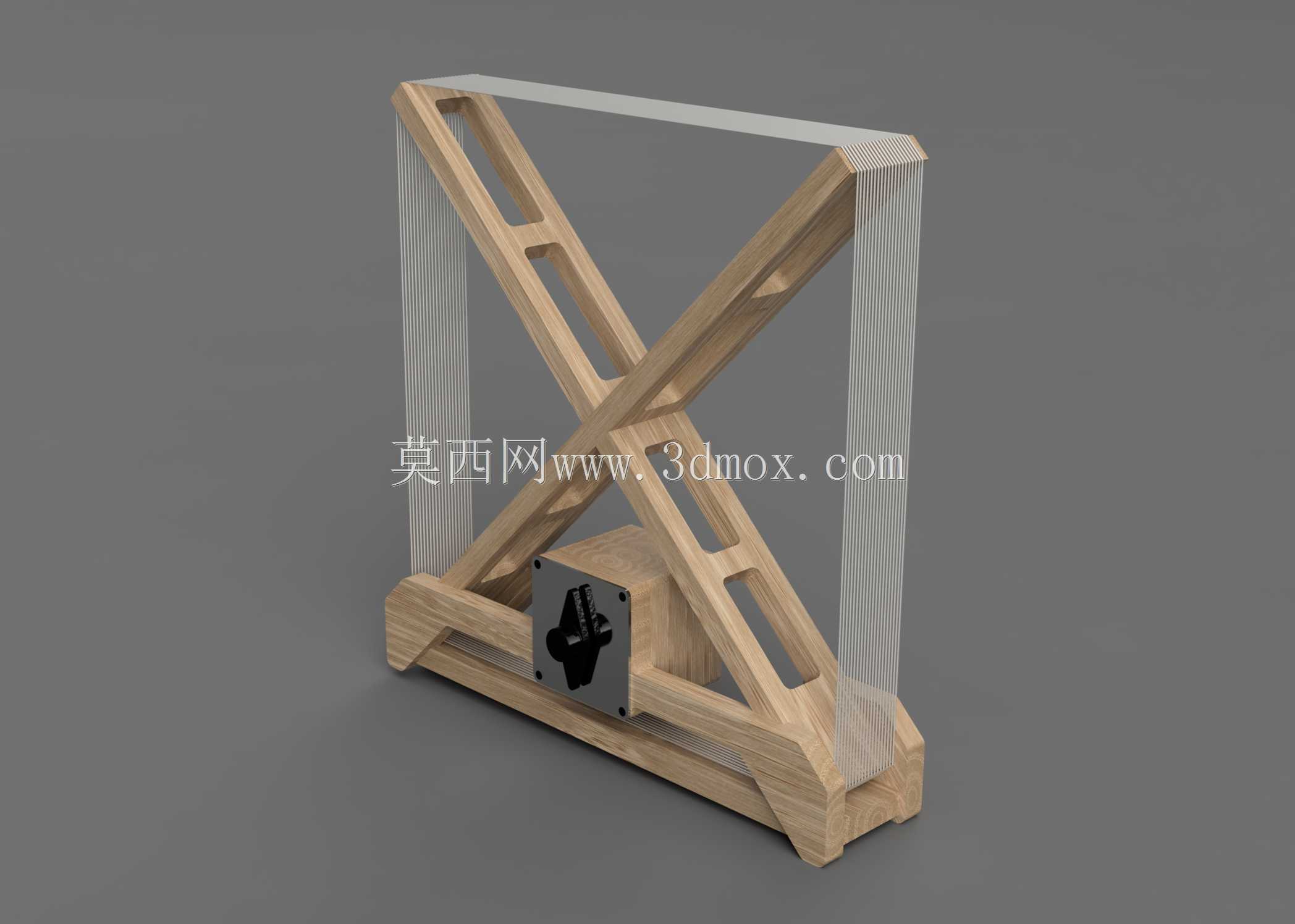

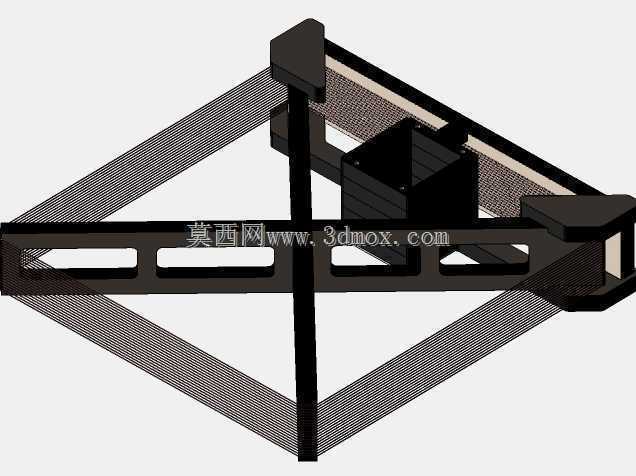

带apx的AM环路DX天线的真实构建。16.5英寸。方形元件（90英尺长的导线），与附近的调幅接收器铁氧体棒天线连接（无物理连接）。第三方的类似构建、计划、套件、零件和直接连接信息，请点击下面的链接。CAD文件中不存在切削余量，因为它们将在CAM中添加。中央壳体将容纳一个可变电容器。使用CNC切割0.75英寸的Titebond胶水组装。Purebond橡木胶合板。挡板将采用抛光不锈钢，并将可变电容器固定到位（并提供一些光泽）。过于复杂的设计（当你有CAD和CNC时会发生这种情况），有一个较低的架子来保护底部的铜绞线（并增加重量）。当调谐（通过可变电容器）到调幅接收机所期望的频率时，这些功能可以很好地吸收远距离信号。即使你确切地知道它是如何工作的，它仍然似乎有一些魔力。。。线圈是一个连续的导体——与我的模型中出现的不同。有关操作的详细信息和原理，请参见下面的链接。http://www.mtmscientific.com/loop.htmlhttp://www.mtmscientific.com/AM%20Loop%20Booklet.pdf
