24英寸方形AM调幅环路DX接收天线结构

　　这款24英寸规格的方形AM环路DX接收天线，主要面向远距离调幅广播信号接收场景，可搭配民用调幅收音机、专业无线电接收设备使用，无需与接收设备做物理硬连接，通过近场电磁耦合的方式将感应到的调幅频段信号传递给接收端的铁氧体棒状天线，能够有效提升弱信号环境下的调幅广播接收清晰度，降低环境电磁杂波对接收效果的干扰。

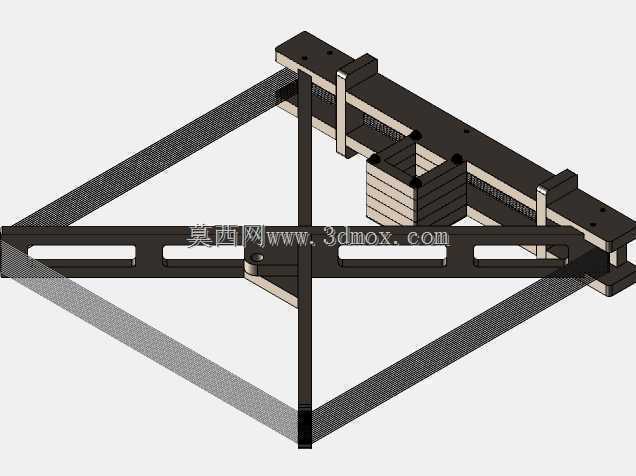

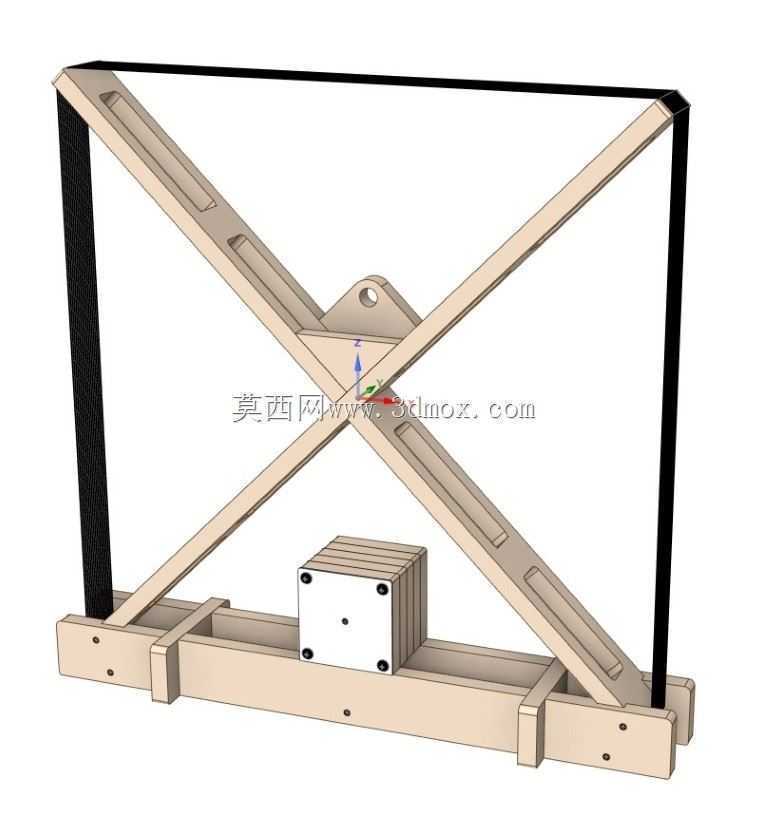

　　整体结构采用框架式设计，主体支撑框架选用多层胶合板作为加工基材，通过CNC精密切割成型，单根支撑型材切割厚度为0.75英寸，装配时采用木工胶水完成拼接固定，框架外侧做黑色封边处理，既能够提升框架整体的结构抗扭强度，也能避免木质基材边缘受潮变形。框架内部采用交叉斜撑结构做加强，交叉节点处设置铰接定位结构，既可以保证方形框架的对角线尺寸精度，也能抵消木质材料温湿度变化产生的内应力，避免长期使用后框架出现形变导致环路导线走位偏移。

　　框架底部设置一体化安装基座，基座上预留可变电容器的安装定位孔位，可适配标准规格的可变调谐电容，电容外侧采用抛光不锈钢挡板做防护，挡板同时起到定位锁紧作用，能够将电容牢牢固定在基座中心位置，避免调谐操作时电容出现位移影响谐振精度。基座下方额外设置了低位防护架，一方面可以承托框架底部的铜质绞线，避免导线长期悬空出现下垂变形，另一方面可以增加整体结构的底部配重，提升天线放置时的稳定性，降低意外触碰导致倾倒的概率。

　　环路部分采用90英尺长度的连续导体绕制在方形框架的外侧边缘，导线全程无断点接头，避免接头接触电阻引入额外的信号损耗，绕制完成后导线通过框架上预设的走线槽做定位，保证每一圈导线的间距均匀一致，降低环路自身的分布参数偏差。使用时通过调节基座上的可变电容器改变环路的谐振频率，当谐振频率与目标调幅电台频率匹配时，环路内会产生最大的感应电流，此时对远距离弱信号的拾取能力达到最优，能够捕捉到常规拉杆天线或内置磁棒天线无法稳定接收的远距离调幅电台信号。

　　整体结构的安装边界控制在24英寸方形框架的外轮廓范围内，基座宽度略大于框架厚度，放置在桌面使用时不会占用过多空间，所有木质零部件的切割余量均在CAM加工阶段预留，装配时无需二次切削加工，仅需通过胶水拼接即可完成整体组装，加工门槛较低，适合无线电爱好者自行复刻制作。
