9毫米帕拉贝鲁姆手枪弹结构剖视设计

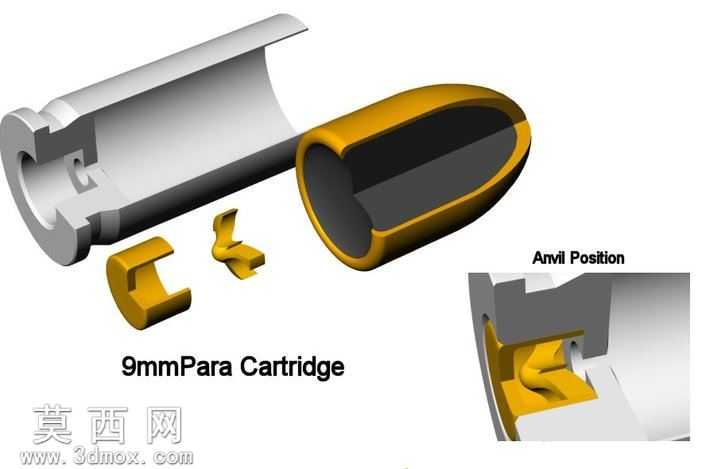

本作品为9毫米帕拉贝鲁姆手枪弹的三维结构剖视建模，采用三维建模软件完成全参数化设计，完整还原了该型制式手枪弹的内外结构特征。建模过程中首先依据制式弹药的公开尺寸参数绘制二维草图，对弹壳、弹头、内部固定卡笋等独立零件分别进行实体建模，通过拉伸、旋转、切除等基础特征命令构建零件主体形态，再对弹壳口部卷边、底缘卡槽、弹头弧形部、内部阻铁卡位结构等细节特征做精细化处理，保证各零件的尺寸公差符合实际装配逻辑。材质渲染阶段，为弹壳部分赋予哑光黄铜金属材质，调整金属粗糙度、反射率参数还原制式弹壳的金属质感，为内部钢制卡件赋予高碳钢材质，添加轻微的做旧磨损纹理提升真实感，弹头外壳与弹壳采用同色系黄铜材质，内部铅芯部分做暗灰色哑光处理，通过剖面视图清晰展示弹头的内部填充结构。结构设计上采用爆炸视图加局部剖视的组合展示方式，既拆分展示了弹壳、弹头、两个内部固定小零件的独立形态，又通过右下角的局部放大剖视图标注了Anvil Position（铁砧位置）的装配关系，清晰呈现该型弹药的底火触发结构原理。整体建模严格遵循实物的比例关系，各零件之间的装配间隙、卡位结构完全还原实物设计，既可以作为枪械原理教学的演示模型，也可作为机械结构剖视建模的参考案例，通过半剖的展示形式让观者直观理解全金属被甲手枪弹的内部构造与装配逻辑，所有零件均可独立编辑参数，支持后续的结构调整与工程图导出。
