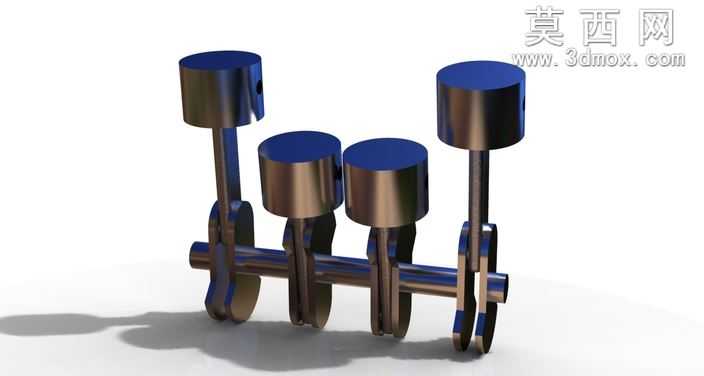

直列四缸发动机曲柄连杆机构总成

本模型为直列四缸发动机曲柄连杆机构的三维数字化设计成果，建模阶段严格遵循内燃机曲柄连杆机构的运动学原理与工程设计规范，采用全参数化建模方式完成各部件的特征构建。首先针对曲轴主体，依据四缸发动机的点火间隔角设定曲柄销的相位排布，确保1-4缸、2-3缸的曲柄错角为180度，完全匹配直列四缸机的做功顺序逻辑，曲轴的主轴颈、曲柄销、平衡块均采用回转特征加拉伸切除的方式构建，过渡圆角处做了平滑处理，还原实际零件的工艺倒角结构，避免应力集中的设计细节也在模型中完整体现。与之配合的活塞组件，分别构建了活塞本体、活塞销、连杆三个核心部件，活塞顶部的凹坑结构、裙部的型线特征都按照真实发动机活塞的结构还原，连杆大小头的孔径与曲轴曲柄销、活塞销的尺寸做了精准的配合约束，装配阶段采用同轴心、重合等标准配合关系，完全还原机构的实际运动自由度，可直接用于运动仿真验证活塞的上下往复运动与曲轴旋转运动的转换逻辑。材质渲染阶段，曲轴与连杆部件赋予了抛光合金钢材质，调整金属粗糙度参数模拟锻钢零件的半哑光金属质感，活塞部件采用高硅铝合金材质参数，还原铝合金零件的亮面金属色泽，场景中添加了柔和的环境光与定向投影，让各部件的结构轮廓、装配关系清晰呈现，金属表面的反光效果自然真实，能够直观展现整套机构的结构组成。整套设计完整还原了四缸发动机核心动力转换部件的结构逻辑，各部件间的装配间隙、尺寸比例均参考量产内燃机的设计参数，既可以作为内燃机结构教学的可视化演示模型，也可用于动力系统相关的结构验证、运动干涉检查工作，模型结构完整无缺失特征，各部件可单独拆分编辑，方便后续根据不同排量的发动机参数做尺寸调整与结构优化。
