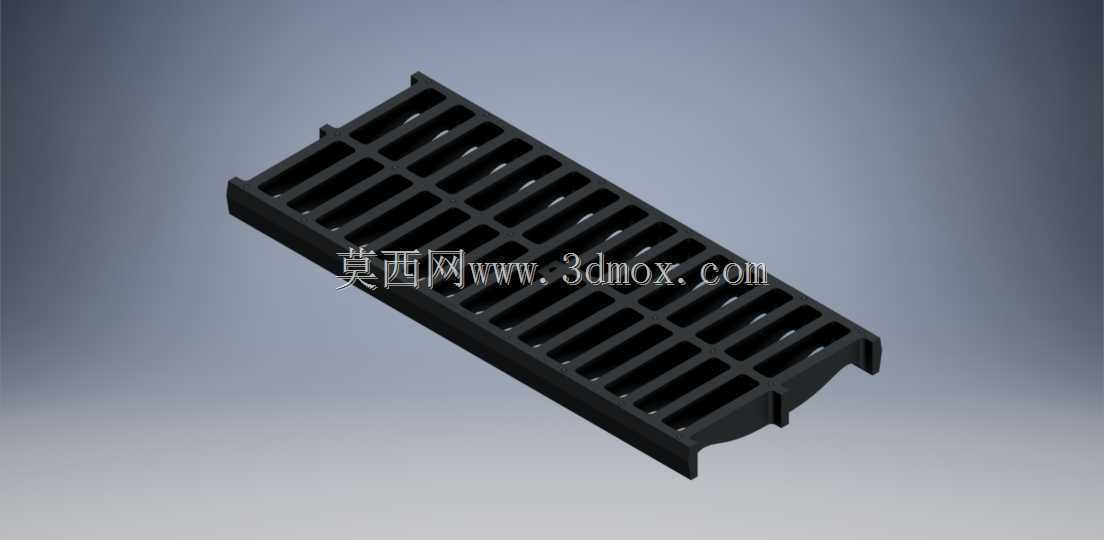

10英寸开槽式排水铁格栅结构设计

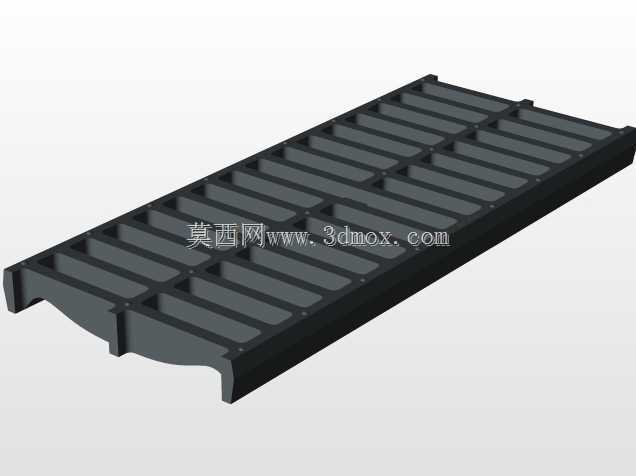

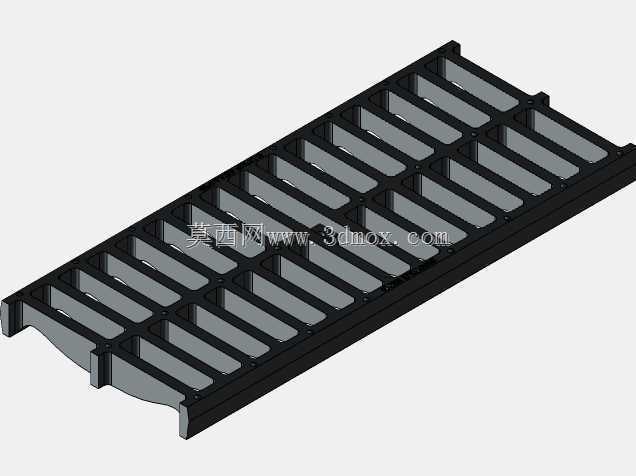

　　这款10英寸规格的开槽铁格栅，主要适配市政道路、厂区车间、商业建筑周边的线性排水沟安装场景，日常承担路面雨水、清洁废水的导排功能，同时可承载行人、轻型非机动车辆的通行荷载，避免杂物落入排水沟槽造成管路堵塞。从结构设计逻辑来看，整体采用一体式铸铁成型结构，主体框架为带侧边加强筋的矩形框体，底部设置两道对称的弧形支撑肋，安装时可直接卡入排水沟预设的卡槽内，无需额外的紧固件固定，侧边的限位凸台可防止格栅受车辆碾压时发生横向位移，适配的排水沟净宽为10英寸，安装后格栅顶面与铺装路面保持齐平，不会形成凸起或凹陷影响通行体验。格栅表面的开槽采用等间距平行排布设计，槽缝宽度控制在12mm，既可以保证大流量降雨时的排水过流效率，又能避免高跟鞋鞋跟、

　　自行车轮卡入缝隙造成通行安全隐患，每道槽缝的边缘都做了微小的倒角处理，可减少长期使用过程中杂物卡滞的概率，也能避免尖锐棱边对通行人员造成划伤。在受力结构设计上，格栅的纵向筋条采用上宽下窄的变截面设计，在不增加整体材料用量的前提下，提升了筋条的竖向抗弯折能力，可满足人行区域、轻型非机动车道的荷载要求，底部的支撑肋与格栅主体一体铸造成型，可将上部承受的荷载均匀传递到排水沟的侧壁结构上，避免局部应力集中导致格栅断裂。实际选型应用中，这类开槽铁格栅多用于小区步道、停车场周边、广场铺装区域的排水系统，相比平面盖板类排水构件，开槽结构的过流面积更大，不易被落叶、塑料袋等杂物封堵，日常维护仅需定期清理格栅表面积存的杂物即可，铸铁材质的抗腐蚀、

　　抗磨损性能优异，可适应户外露天的复杂使用环境，长期受雨水浸泡、温差变化也不易出现结构变形或锈蚀破损。建模过程中对格栅的安装配合尺寸做了公差预留，侧边与排水沟卡槽的配合间隙控制在2mm，既方便安装时的对位操作，也能避免热胀冷缩导致格栅卡滞无法取出维护，底部支撑肋的弧度设计匹配排水沟侧壁的支撑台阶弧度，安装后贴合度更高，受力传递更均匀，不会出现局部悬空导致的受力断裂问题。
