螺旋式系船柱码头系泊构件设计

　　螺旋形系船柱是港口、码头、内河泊位以及船闸、趸船等临水作业场景中，承担船舶系泊力传递的核心受力构件，区别于常规直筒式、羊角式系船柱，螺旋形的柱身结构在实际使用中能有效降低缆绳滑脱风险，尤其是在潮差较大、水位波动频繁的泊位，缆绳随水位上下窜动时，螺旋凸起的棱边可以对缆绳形成多段限位，避免缆绳在柱体表面大范围滑移造成磨损，同时也能减少船舶受风浪、水流冲击时缆绳突然脱桩的安全隐患。

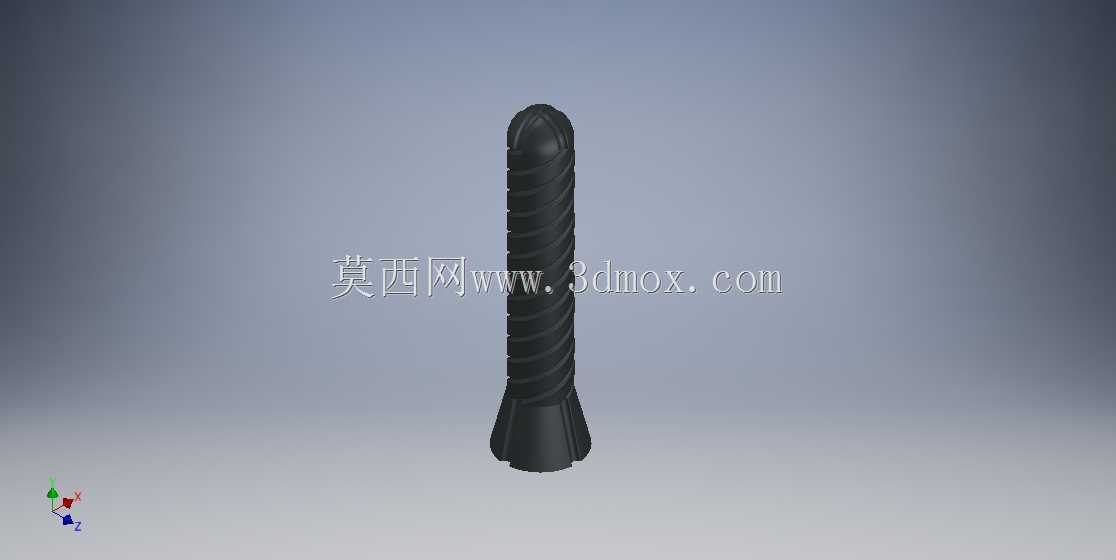

　　从结构设计逻辑来看，该系船柱整体采用上窄下宽的锥台过渡底座搭配带连续螺旋肋的柱身，柱顶做圆弧收头处理，避免尖锐棱角割伤缆绳外层纤维，底座的扩口结构是为了匹配码头混凝土基础的预埋安装要求，安装时底座法兰与预埋地脚螺栓紧固，柱体整体垂直于码头面安装，安装边界需要预留足够的缆绳操作空间，通常柱体中心距离码头前沿线的距离不小于缆绳直径的15倍，避免缆绳受力时与码头护舷、前沿混凝土棱角发生摩擦切割。柱身的螺旋肋采用等导程设计，肋高控制在柱身直径的1/8左右，既保证对缆绳的限位能力，又不会因为肋过高造成缆绳套桩、解缆时的卡滞，常规50kN系缆力等级下，柱身主体直径可适配20-50mm直径的丙纶、锦纶缆绳，螺旋导程与柱身直径比例控制在1.2:1，能够适配不同角度来向的缆绳挂靠，无论是船舶带艏缆、艉缆还是横缆，都能在螺旋肋的引导下自然贴合柱身受力面，避免应力集中在柱体局部。

　　在实际工况适配性上，螺旋形结构相比光滑柱身，能增加缆绳与柱体的接触摩擦力，同等系缆力下可以减少缆绳在柱体上的缠绕圈数，提升船员带缆、解缆的作业效率，尤其是在小型内河泊位、旅游码头、游艇停靠点这类作业人员配置较少、靠泊频次高的场景，这种结构的优势更为明显。柱体底部的扩口底座做了多道加强筋过渡，将柱身承受的水平系缆力、竖向分力均匀传递到基础法兰，避免柱根位置出现应力集中断裂，设计时柱身的螺旋肋与主体采用一体化铸造成型工艺，不存在焊接拼接的应力薄弱点，表面做防腐处理适配临水高盐、高湿的使用环境，长期受海水溅蚀、缆绳摩擦的工况下也能保持结构完整性。需要注意的是，安装时要保证柱体的垂直度偏差不超过1%，否则会导致螺旋肋的限位能力下降，缆绳容易在受力时向低侧滑移，同时柱体周边的码头面要做防滑处理，方便作业人员挂缆操作，不同系缆力等级的螺旋系船柱，其柱身高度、底座尺寸、螺旋肋参数都要匹配对应泊位的靠泊船舶吨位，避免小桩大靠造成结构变形失效。
