格洛克17手枪配套拔取器结构设计

　　这款拔取器是配套格洛克17手枪设计的专用功能零件，属于枪械自动循环环节的核心受力构件，在实弹射击的抽壳工况中承担直接勾拉弹壳底部、将击发后的弹壳从弹膛内抽出的关键作用，直接决定枪械供排壳动作的可靠性，一旦出现角度偏差、尺寸超差或者结构强度不足的问题，就会引发卡壳、抽壳失败等故障，直接影响枪械的正常使用。

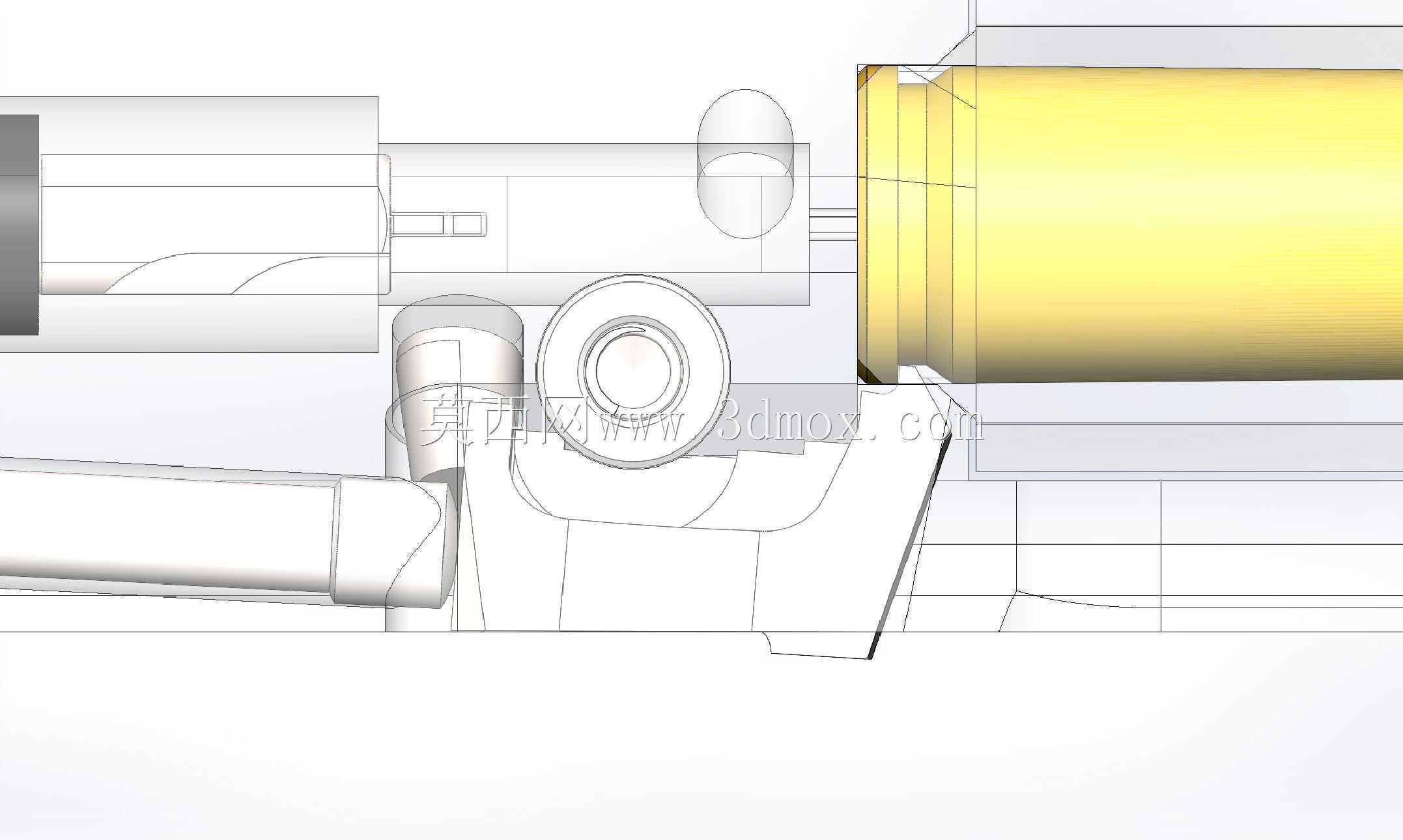

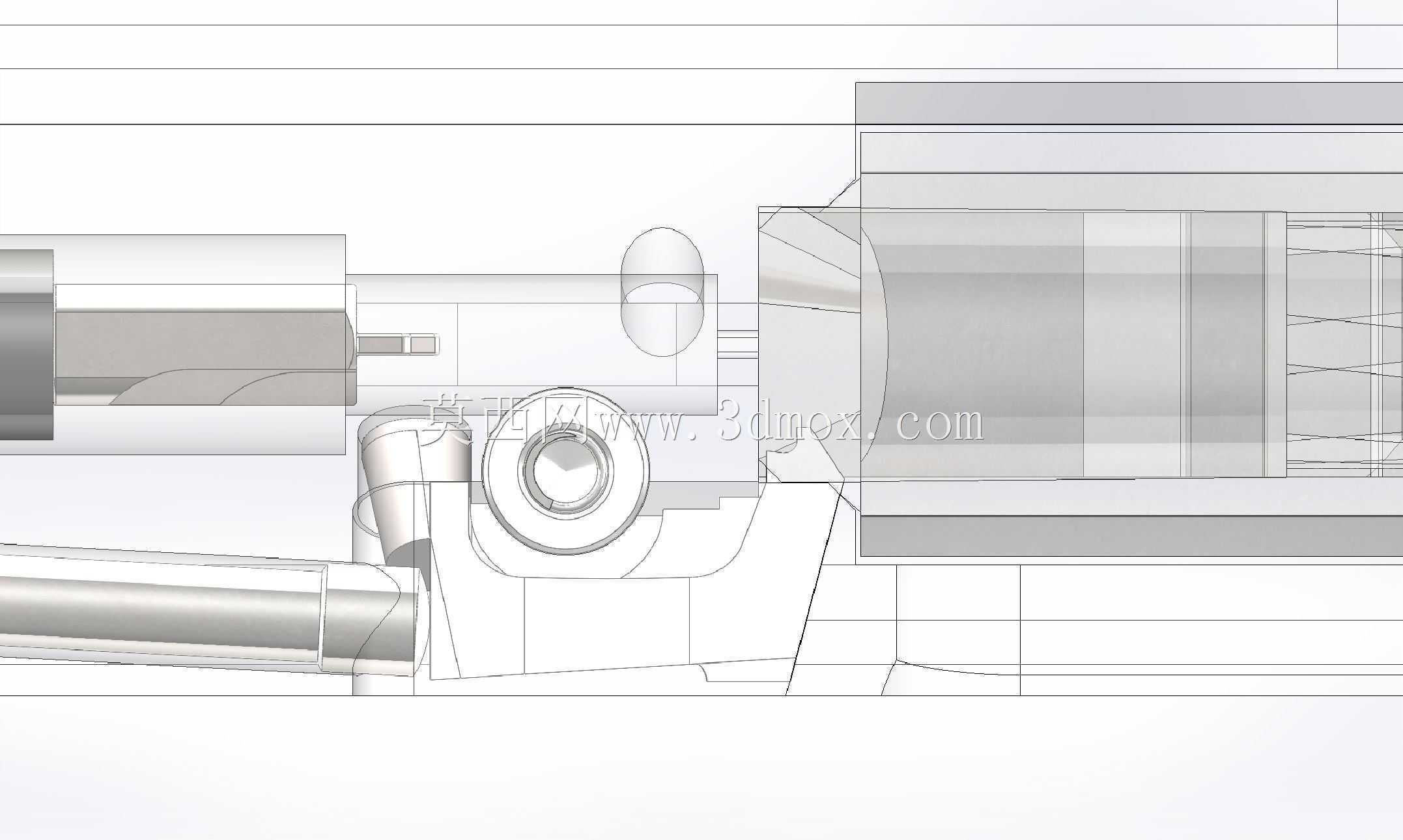

　　在实际的结构设计过程中，首先要匹配格洛克17套筒内部的安装腔体边界，零件的整体外轮廓完全贴合套筒内部的让位槽结构，安装后不会与击针、击针簧、抛壳挺等相邻零件产生运动干涉，所有的棱边都做了适配性的倒角处理，避免零件往复运动时刮擦套筒内壁或者其他配套构件，减少长期使用过程中的磨损量。针对此前版本存在的角度偏差问题，设计阶段反复对照实物测绘数据与实际射击测试的反馈，将原先标注的15度工作角修正为实测适配的13度，同时调整了钩部的轮廓曲率，让钩部咬合弹壳底缘的接触面积更均匀，抽壳过程中的受力方向始终沿着弹膛轴线方向，避免偏载导致弹壳断裂或者钩部滑脱。

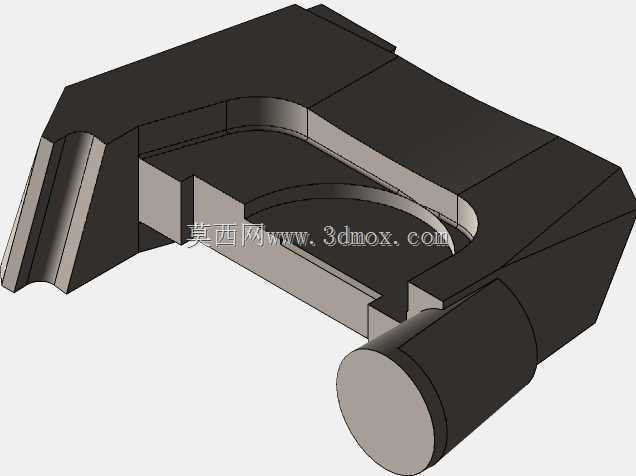

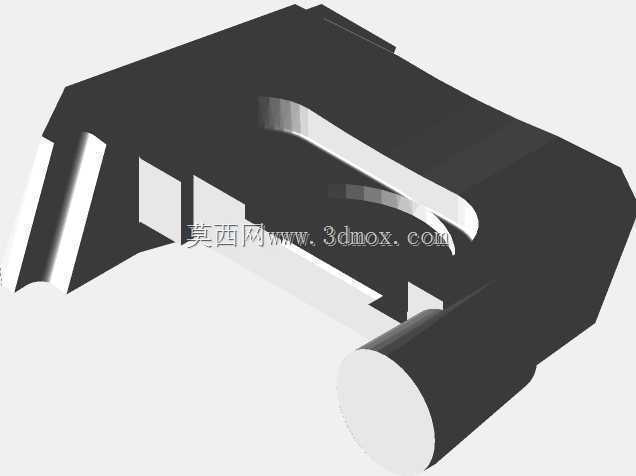

　　零件尾部的圆柱定位段是安装定位的核心基准，直径公差控制在与套筒安装孔的间隙配合范围内，保证拔取器绕定位轴摆动时的行程顺畅，不会出现卡滞或者旷量过大的问题；定位段的长度也严格匹配套筒侧壁的安装厚度，装配后端面与套筒外表面齐平，不会突出影响枪械的外观握持，也不会凹陷过深导致定位失效。墨盒指示器的安装位在本次设计中做了位置校准，调整了安装槽的深度与定位凸台的位置，保证指示器装配后位置准确，能够清晰反馈膛内是否有弹的状态，不会因为拔取器的往复运动出现偏移、卡滞。

　　从受力角度考量，拔取器在抽壳瞬间需要承受较大的瞬时冲击载荷，因此钩部与本体的过渡位置做了圆弧加强处理，避免应力集中导致的零件断裂，整体结构的壁厚分布也根据受力大小做了差异化设计，受力较大的钩部根部适当增加壁厚，非受力区域做了减重挖槽处理，在保证结构强度满足反复抽壳冲击要求的前提下，尽可能降低零件的整体重量，减少套筒往复运动时的额外负载，提升自动机循环的动作稳定性。在实际装配验证中，这款拔取器能够完全适配标准规格的格洛克17套筒，不需要额外的修磨加工，安装后摆动行程顺畅，抽壳钩的咬合力度合适，既能够可靠勾住弹壳底缘完成抽壳动作，也不会因为咬合力过大导致弹壳变形，同时能够兼容不同厂家生产的同规格手枪弹壳，在常规的使用温度、泥沙沾染等复杂工况下依然能够保持稳定的工作性能。
