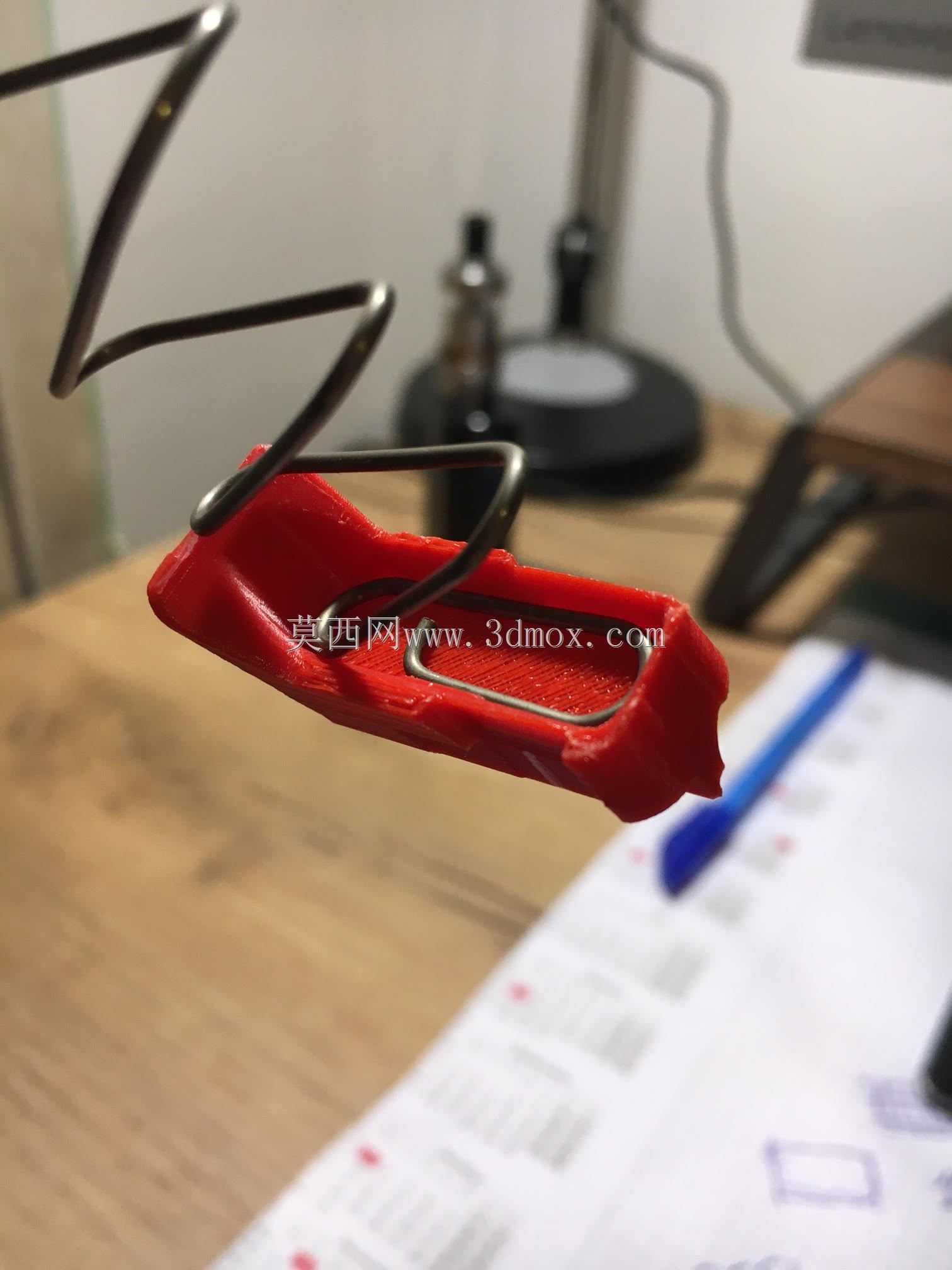

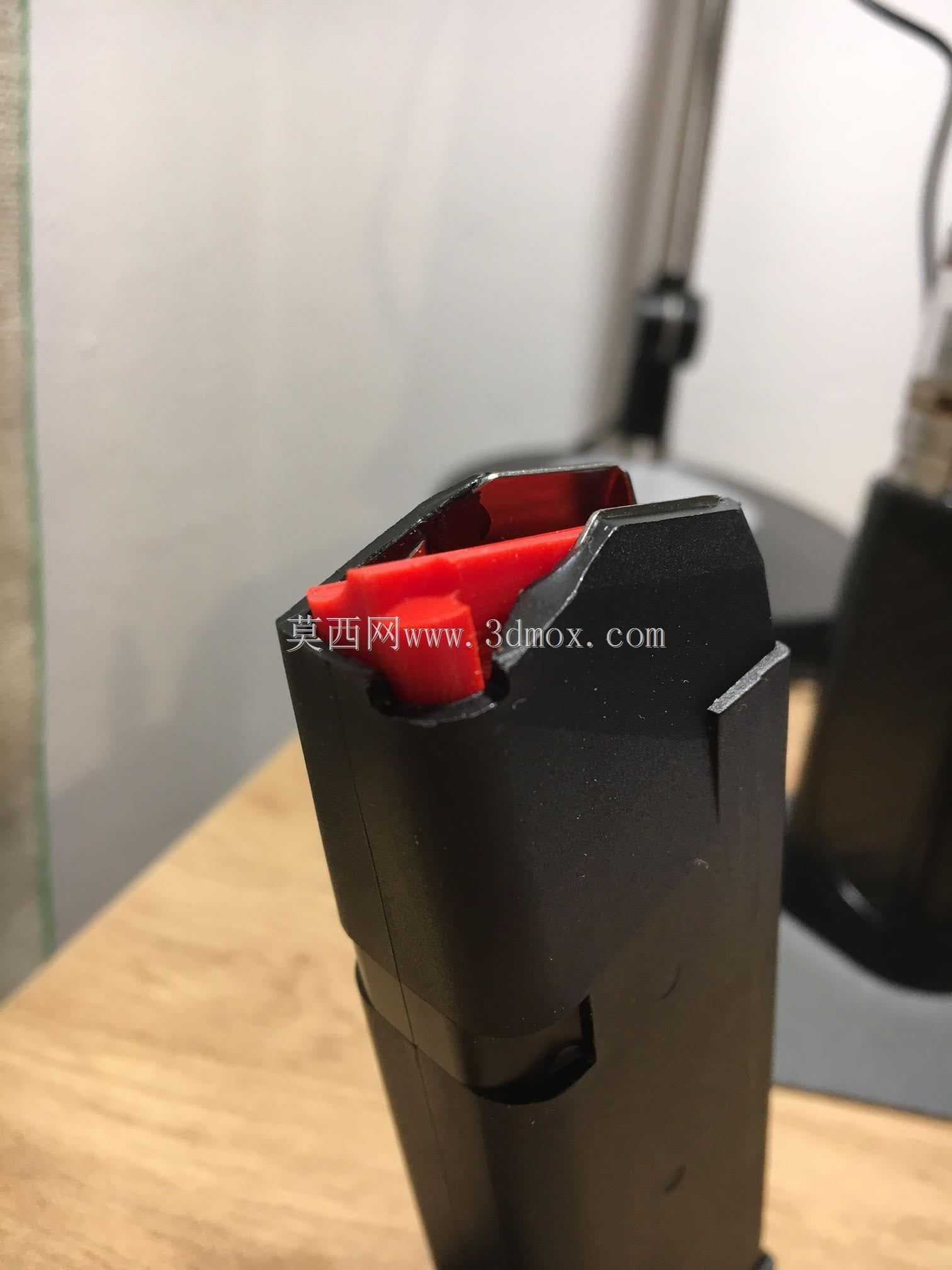

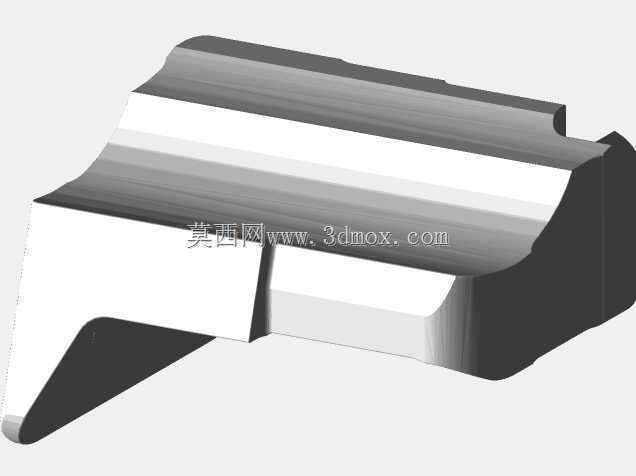

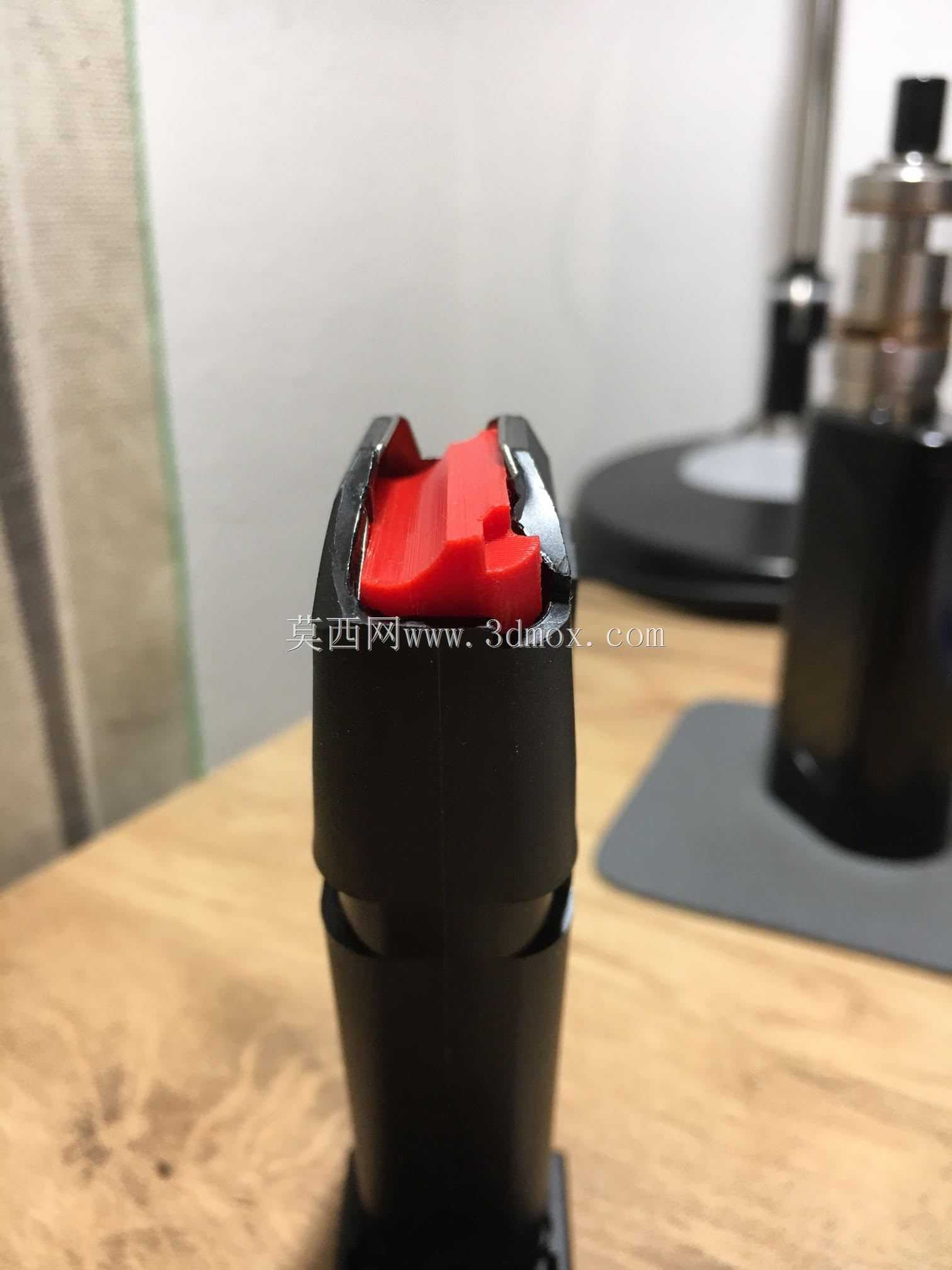

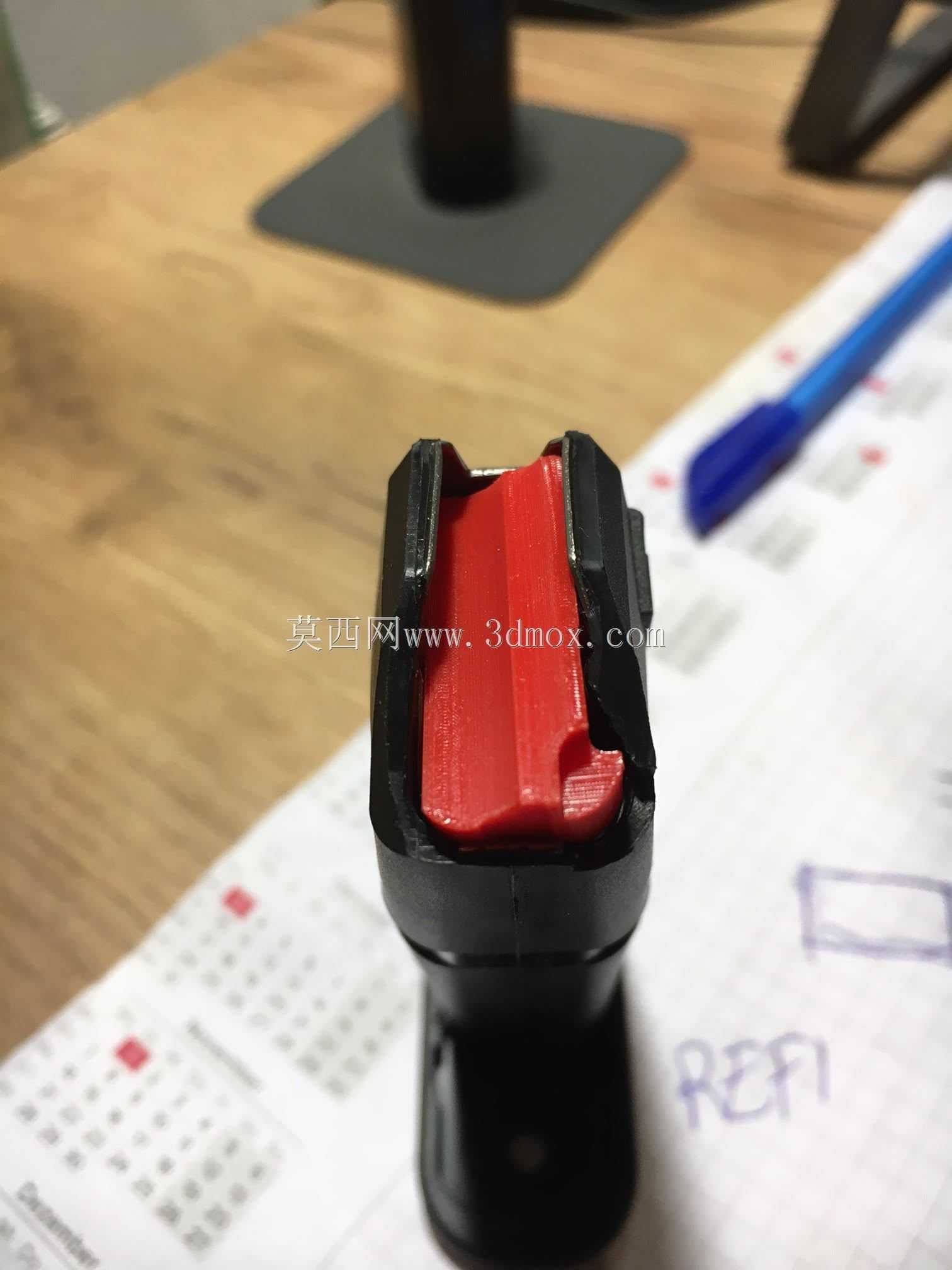

格洛克9毫米手枪弹匣随动件gen5结构

　　该零件作为手枪供弹系统内的核心功能件，直接参与弹匣供弹的全流程动作，在实弹射击、空仓挂机、弹药托送等多个工况下承担传动与支撑作用，其结构精度直接影响供弹可靠性，若配合间隙超差，极易出现卡弹、顶弹不到位、空挂失效等故障，是轻武器配件中对尺寸公差、形位精度要求较高的小型结构件。从结构设计逻辑来看，该随动件采用一体化铣削成型的结构思路，上部设置的多段平行凸台结构，用于和弹匣内壁的导向槽配合，实现上下往复运动的直线导向，避免托弹过程中出现偏斜卡滞；下部的斜向伸出结构，用于和托弹簧上端定位配合，保证弹簧推力始终沿弹匣轴向传递，不会出现侧向分力导致的运动卡阻。零件侧面的阶梯型让位结构，是为了适配gen5版本格洛克弹匣的内壁加强筋布局，

　　在往复运动全程不会和弹匣壳体、抱弹口结构发生运动干涉，同时尽可能缩减零件自身重量，降低往复运动的惯性冲击，提升连续供弹过程的动作平顺性。从安装边界来看，该零件完全内置于弹匣壳体内部，其外形轮廓完全匹配弹匣内部的空腔尺寸，最大宽度与弹匣内壁导向槽的间距适配，顶部的弧面结构贴合最下方弹药的底缘弧度，能够在托弹簧推动下平稳将弹药逐发向抱弹口输送，当弹匣内弹药耗尽时，该随动件顶部的凸起结构会向上顶起空仓挂机杆，实现空仓挂机的动作触发，提醒射手更换弹匣。设计过程中需要重点关注各导向面的平面度公差，以及斜向定位结构的角度公差，导向面的粗糙度需要控制在合理范围，既要保证运动过程无卡滞，也要避免长期往复磨损导致间隙过大，影响供弹一致性；

　　同时零件的棱边全部做了倒角去毛刺处理，避免运动过程中刮擦弹匣内壁或者弹药表面，提升整套供弹机构的使用寿命。在实际应用场景中，该零件不仅可用于真铁配件的结构验证，也可用于仿真训练器材、airsoft配件的生产加工参考，其结构参数完全适配gen5版本格洛克9毫米口径弹匣的装配尺寸，无需额外修改即可直接匹配对应规格的弹匣壳体、托弹簧、抱弹口等配套零件，在轻武器结构教学、配件逆向设计、战术装备改装等场景下都具备实际参考价值，建模过程中还原了所有的配合特征与让位结构，能够直接用于结构干涉检查、运动仿真模拟、3D打印样件验证等工程环节。
