带返回法兰的钣金包边箱体结构设计

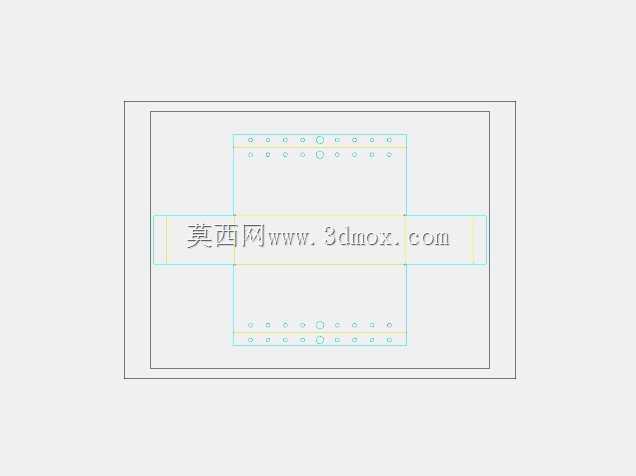

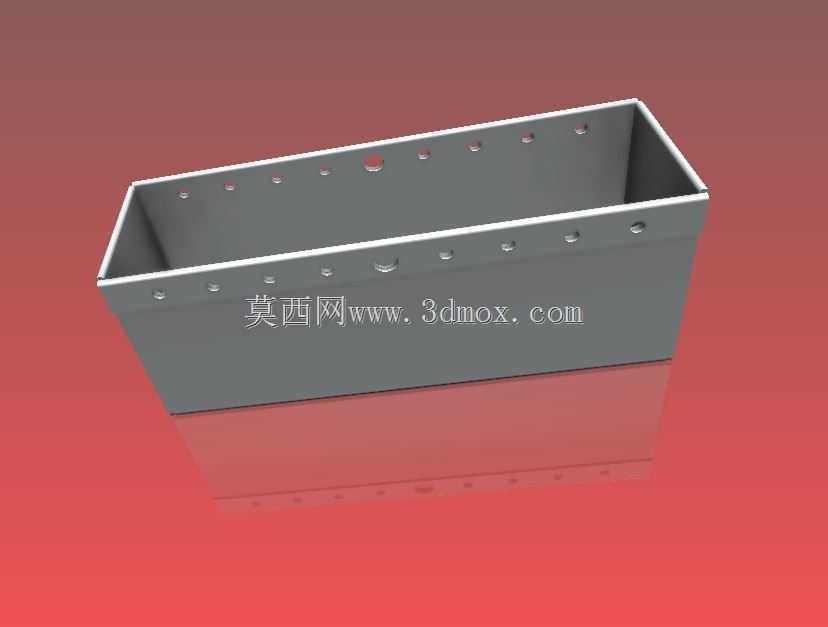

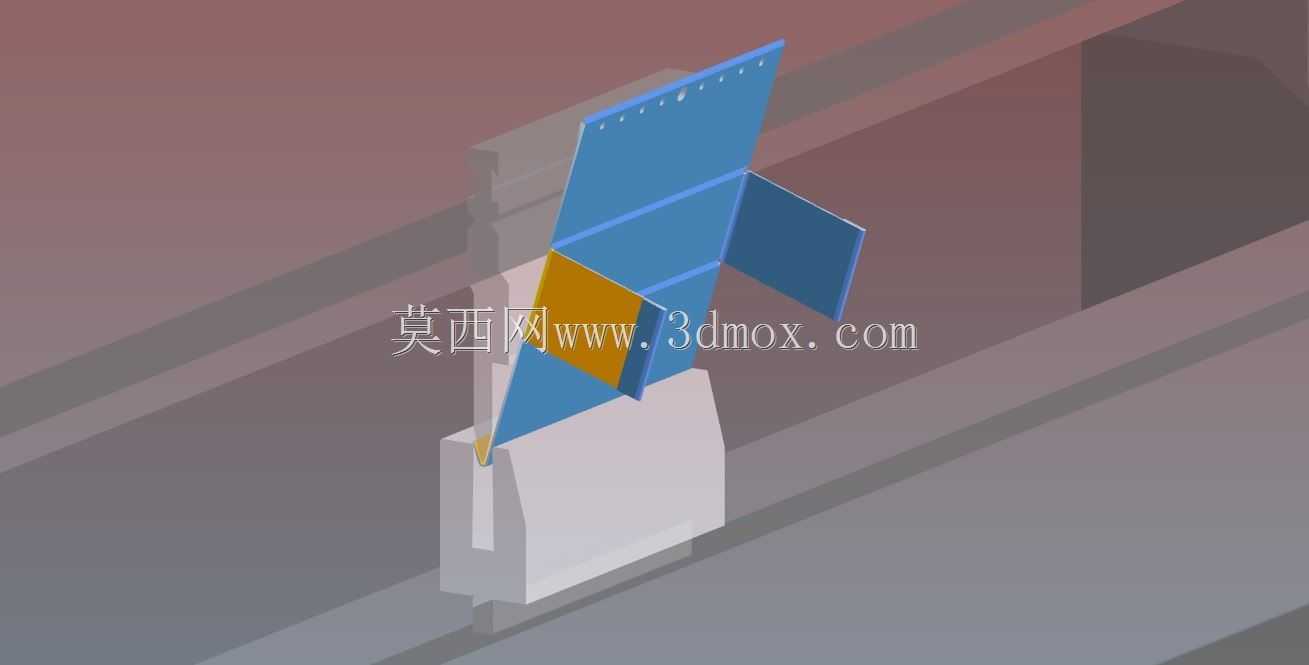

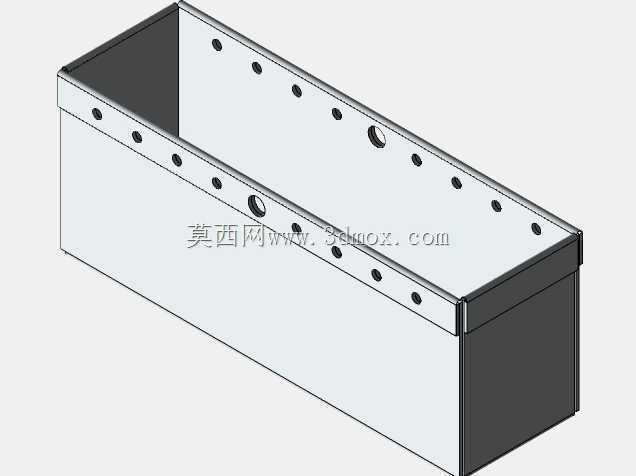

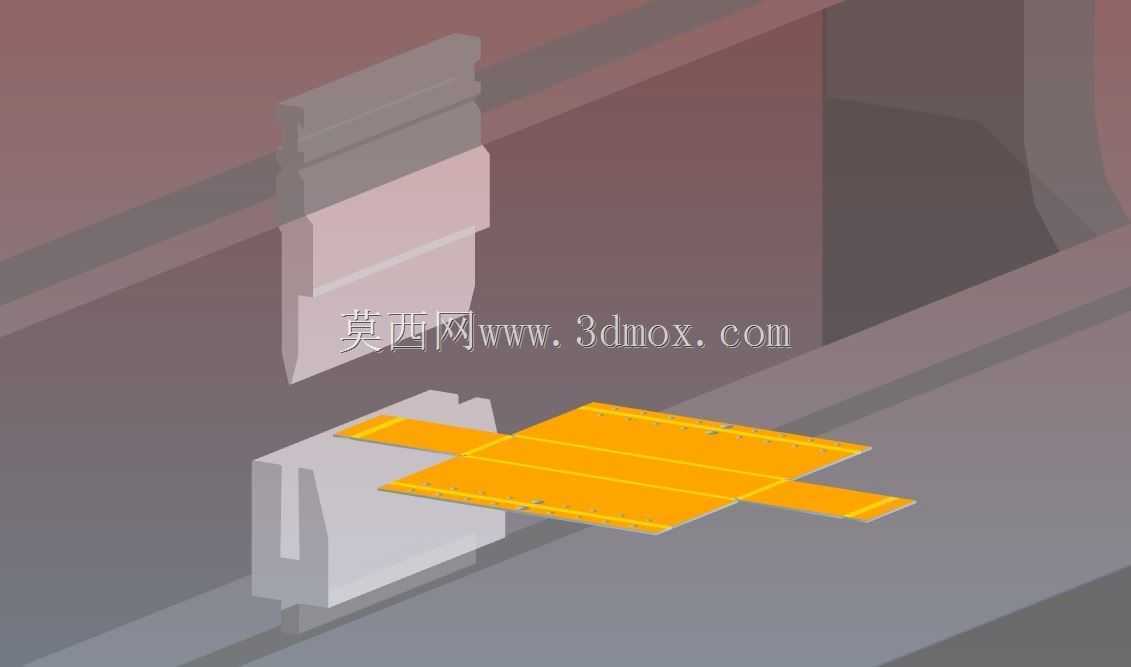

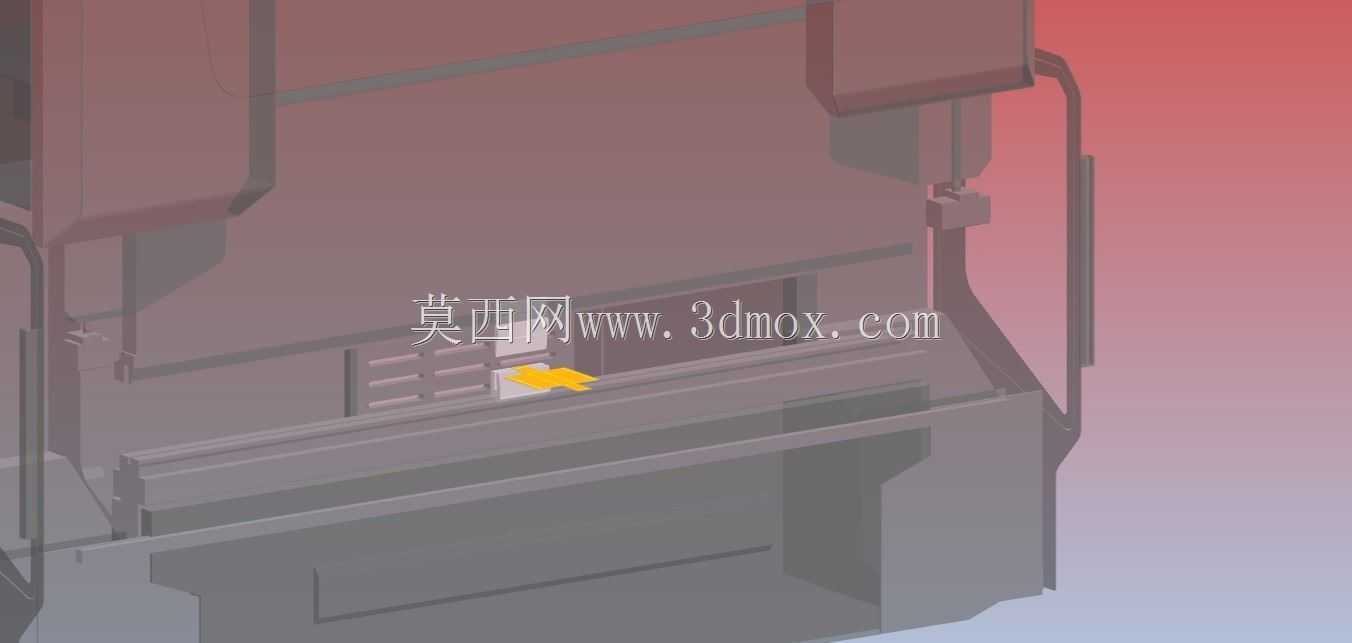

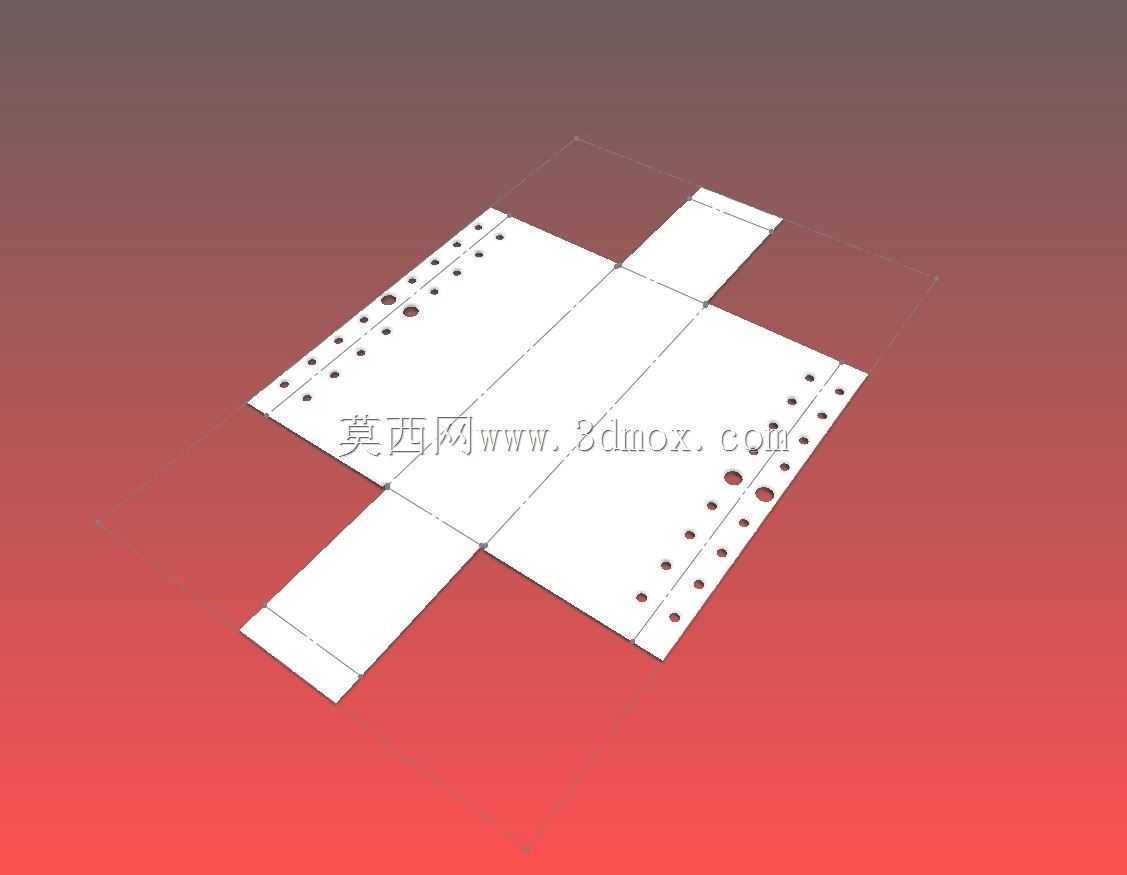

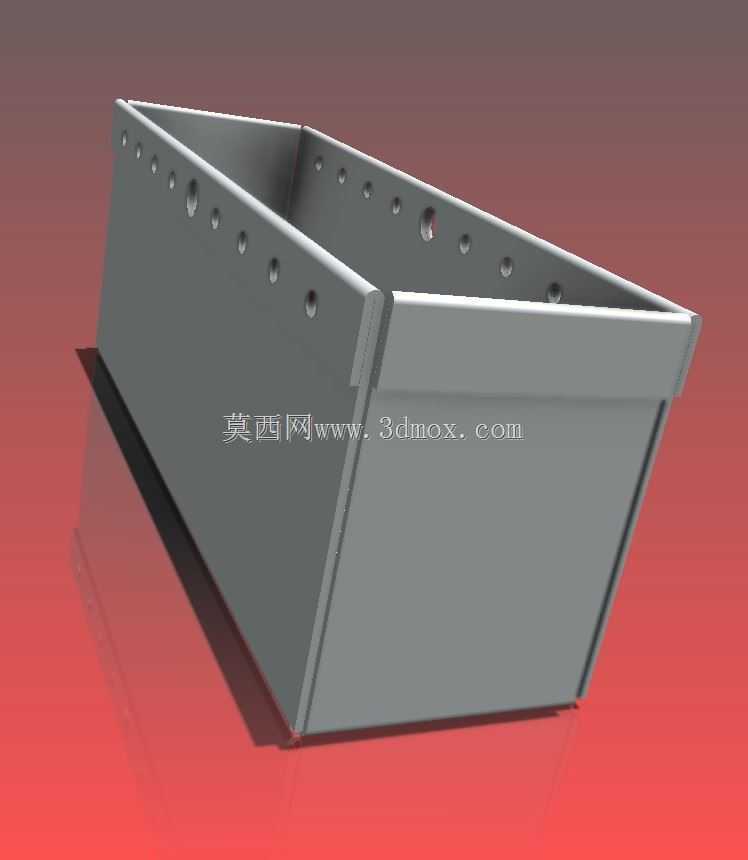

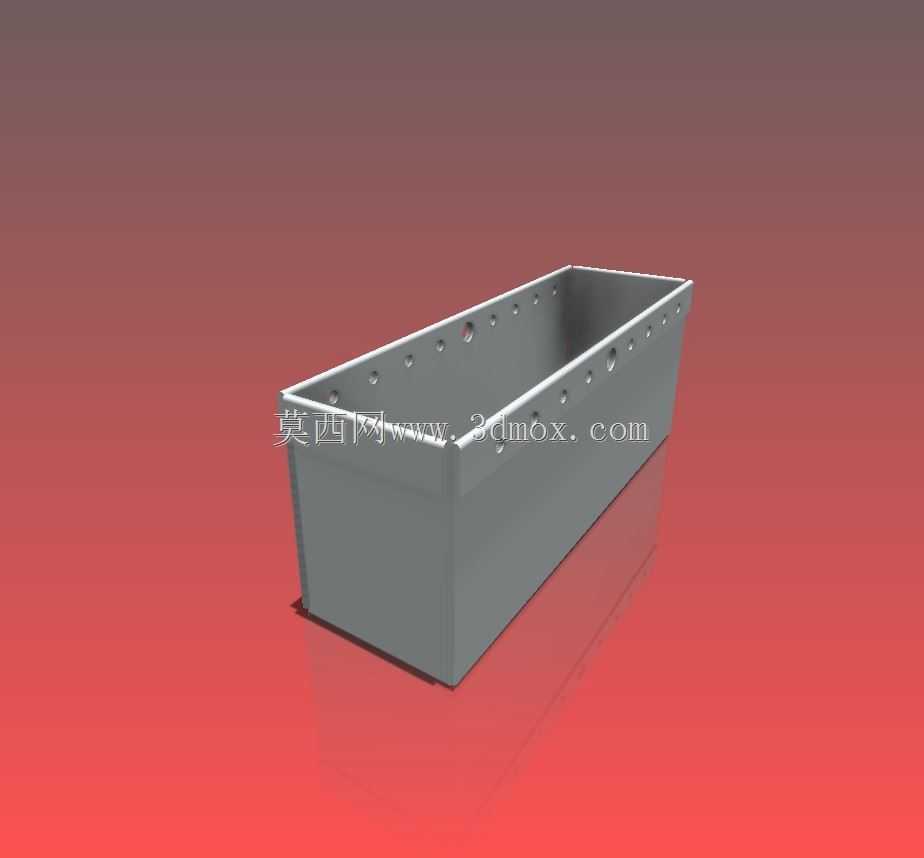

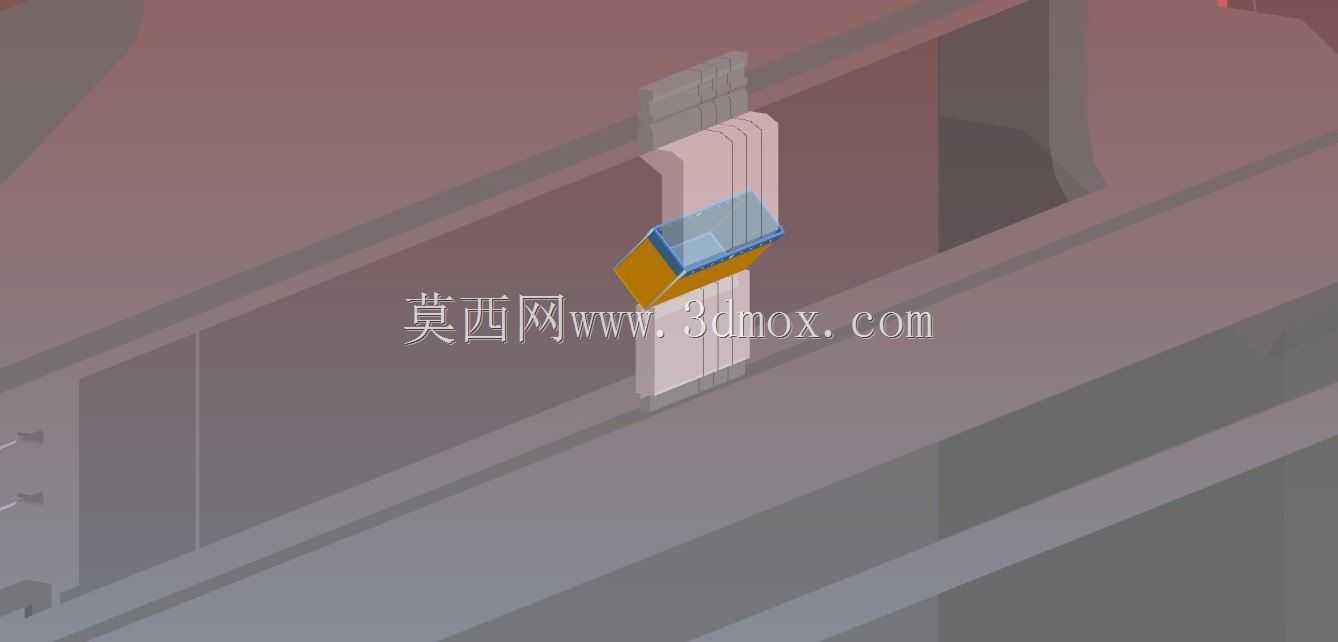

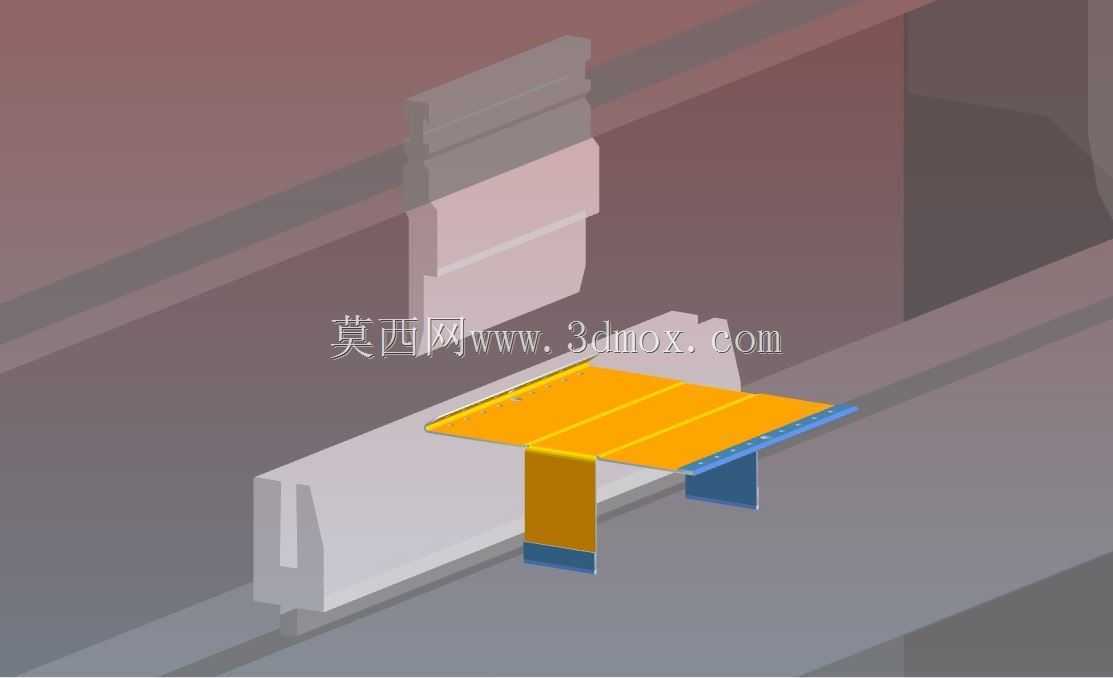

　　这款带返回法兰的包边箱体，在小型压力加工产线、钣金件周转工位以及轻型设备的集料环节有着很高的适配性，日常生产中常用来承接冲压工序输出的小型成型零件，也可作为小型设备的外置集料仓、边角料收集容器使用，在五金加工、电子元器件冲压生产的工位旁十分常见。箱体整体采用折弯焊接工艺成型，侧壁设置的等距安装孔，主要用于固定穿过卷边的附属连接件，实际装配时可根据工位的走线、挂装需求，在对应孔位安装固定卡扣、导向套或者传感器支架，不需要额外在箱体上二次钻孔破坏结构强度。设计阶段优先考虑了钣金加工的工艺可行性，所有折弯边的圆角半径均匹配常规折弯机的下模开口参数，返回法兰的翻边高度经过反复校核，既能够提升箱体敞口处的结构刚度，避免满载时敞口出现外张变形，

　　也能作为箱体放置时的搭接定位边，直接卡入工位架的预留槽内即可完成快速固定，不需要额外设置压紧结构。箱体的侧壁与底板采用满焊连接，焊缝设置在内侧拐角处，外侧保持平整光滑，避免周转过程中剐蹭操作人员或者刮伤工件表面，侧壁的安装孔采用冲孔工艺一次成型，孔位的位置度公差控制在0.2mm以内，保证附属配件安装时的同轴度要求，不会出现配件装偏、卡滞的问题。实际使用验证阶段，曾在200到310吨级的压力机制动器旁做过POC模拟测试，收集冲压过程中掉落的小型金属废料，连续运行过程中箱体没有出现焊缝开裂、法兰变形的问题，即使是小型加工车间的常规折弯、焊接设备，也完全能够完成该箱体的加工制作，不需要采购专用的成型模具，加工门槛低，

　　适配绝大多数中小五金加工厂的生产能力。箱体的敞口翻边做了内卷边处理，没有裸露的锋利切口，操作人员取放工件时不会被割伤，底部的折边结构增加了与放置面的接触面积，满载放置时不会因为局部压强过大压坏工位台面，整体结构没有冗余设计，在满足结构强度和使用功能的前提下，尽可能压缩了板材的用料，兼顾了加工成本与使用可靠性。
