电缆软管十字连接冲压盖板结构

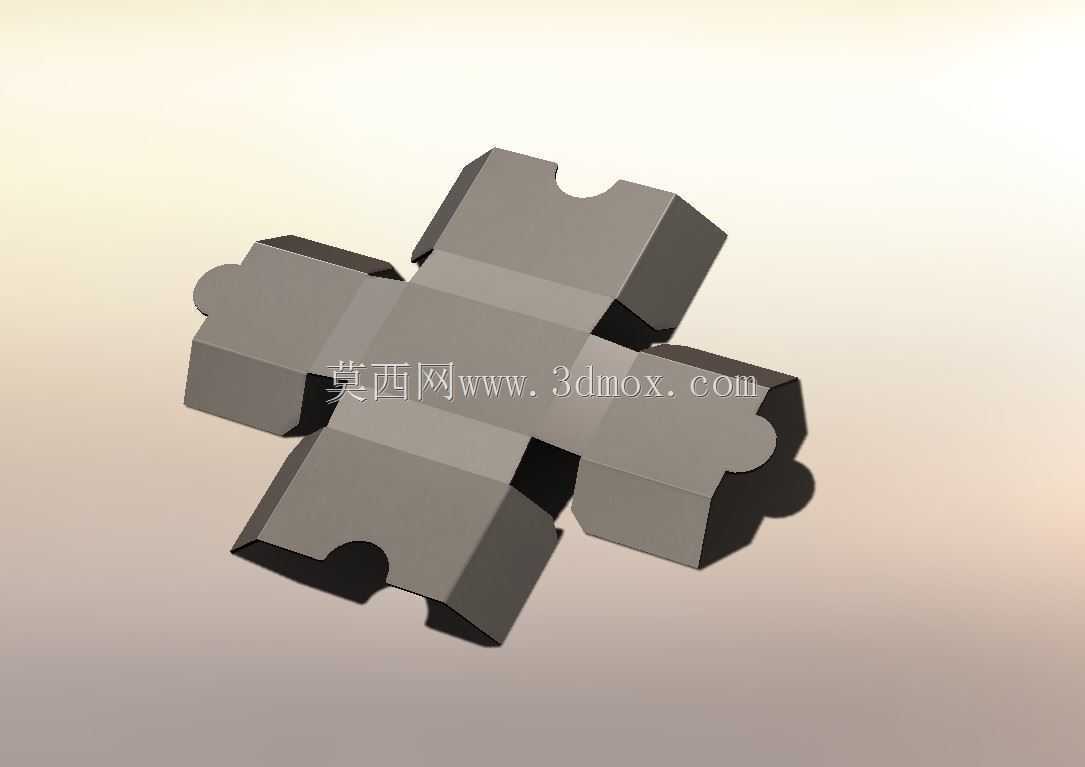

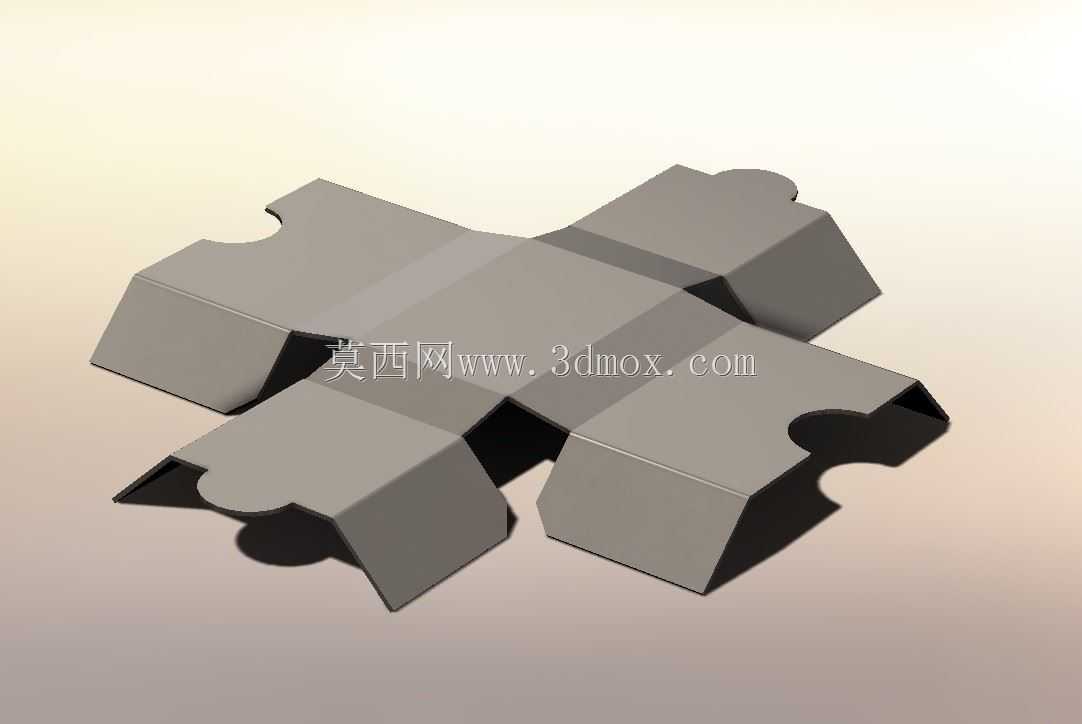

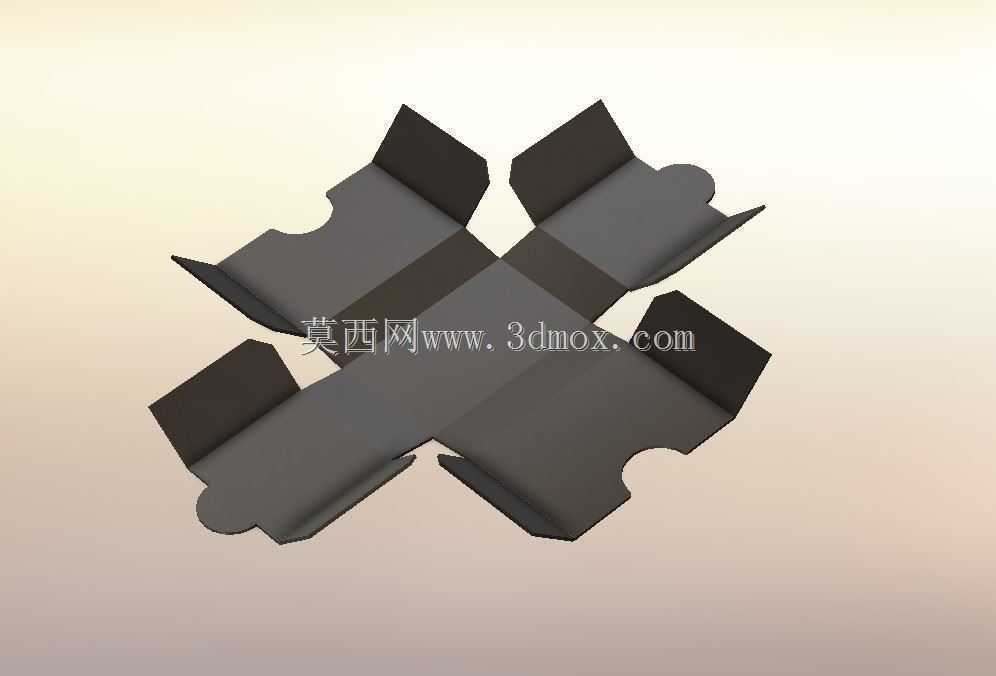

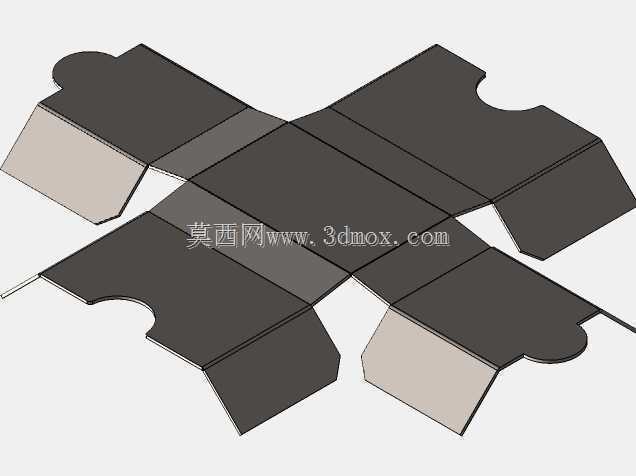

　　在工业布线场景中，电缆与软管的交叉布设位置长期存在防护缺失、管线移位、外力磕碰破损的痛点，这类十字形冲压盖板正是针对该场景开发的防护连接件，可直接覆盖在十字交叉的管线节点位置，既能够避免上方落料、踩踏对管线造成的挤压损伤，也能通过自身的拼接卡槽结构，将多段同规格盖板连成整体，规整管线排布走向，在电气柜内部布线、自动化设备管线桥架、车间地面临时走线防护等场景中都有广泛应用。该零件采用薄钢板冲压折弯成型，整体为十字对称结构，四个延伸臂的弯折角度完全一致，每个臂的端部都设计有凹凸配合的卡槽结构，相邻盖板拼接时，凸台可直接嵌入相邻件的凹槽内，无需额外紧固件即可实现快速拼接，在长距离直线布线、多节点十字交叉、T型分支布线场景下，

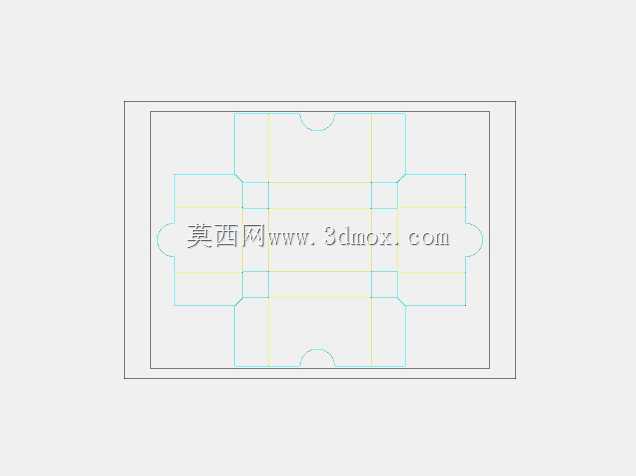

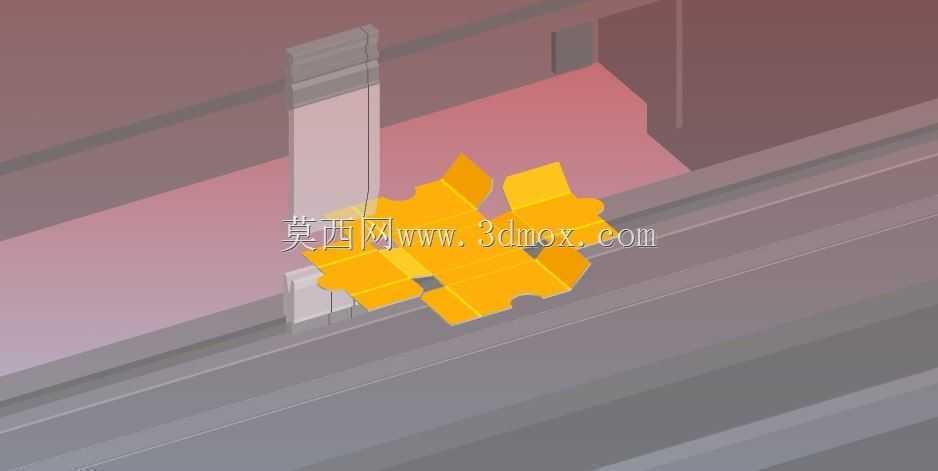

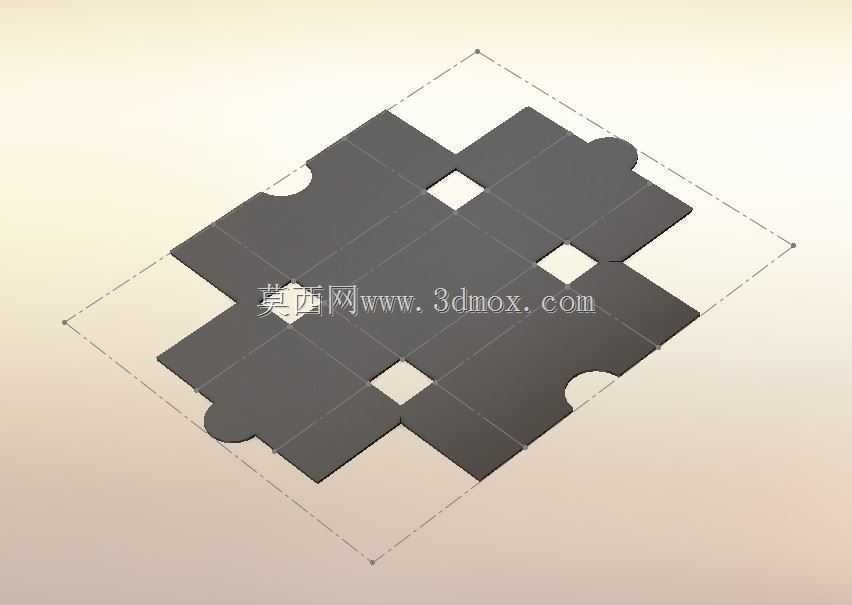

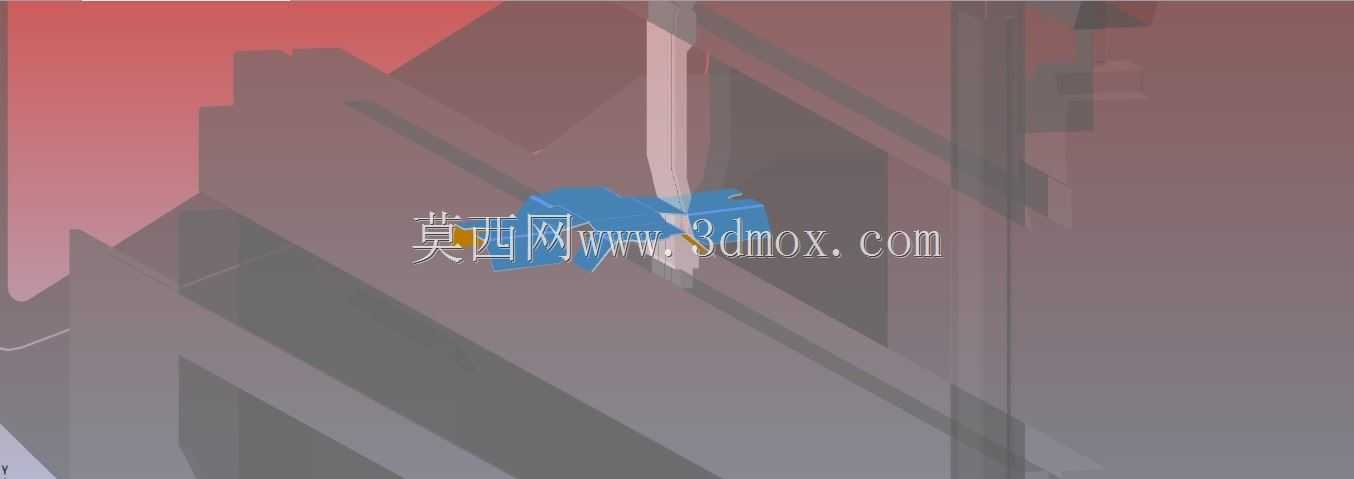

　　都能通过不同数量盖板的组合完成全段防护覆盖，适配不同的布线走向需求。设计阶段优先考虑了钣金加工的工艺可行性，所有折弯边的内R角均匹配常规折弯机的下模开口参数，折弯工序无需定制特殊模具，普通小型折弯设备即可完成全部折弯作业，冲压落料工序的排样可实现板材的高利用率，零件上无复杂拉伸、翻孔特征，冲压成型后仅需去除边缘毛刺即可完成加工，无需后续焊接、表面打磨等额外工序，加工成本低，批量生产效率高。从安装边界来看，零件的内槽尺寸完全匹配对应规格的电缆、软管外径，扣合后不会出现管线在盖板内窜动的情况，盖板的折弯高度刚好覆盖管线的整体外径，安装后盖板上表面与周边走线面齐平，不会出现凸起剐蹭过往人员、设备的问题，

　　四个方向的卡槽配合间隙控制在合理范围，拼接后相邻盖板之间无明显缝隙，可有效阻挡灰尘、切削液等杂物进入管线防护区域，同时拆卸时仅需向上抬起即可分离，后期管线维护、更换时无需破坏整体防护结构，拆装操作十分便捷。在实际设备布线应用中，这类盖板可替代传统的扎带固定、塑料线槽防护方案，金属材质的抗冲击、耐老化性能远优于塑料件，在车间油污、温差变化大的工况下也不会出现脆裂、变形问题，长期使用无需频繁更换维护，十字节点位置的全覆盖设计，也避免了管线交叉位置因长期摩擦导致的外护层破损问题，可有效降低电缆短路、软管泄漏的故障概率。
