折弯式电缆防护盖板结构设计

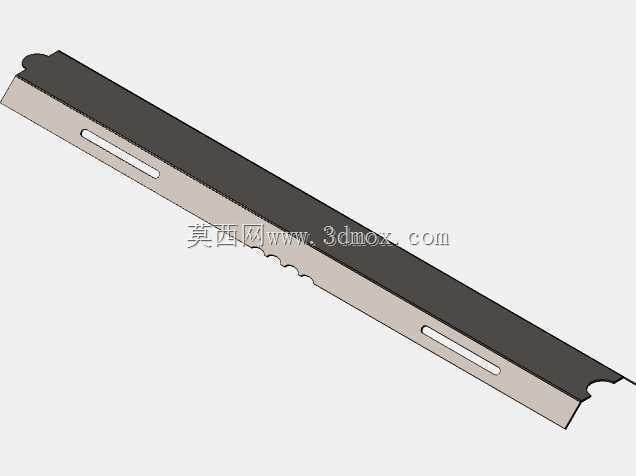

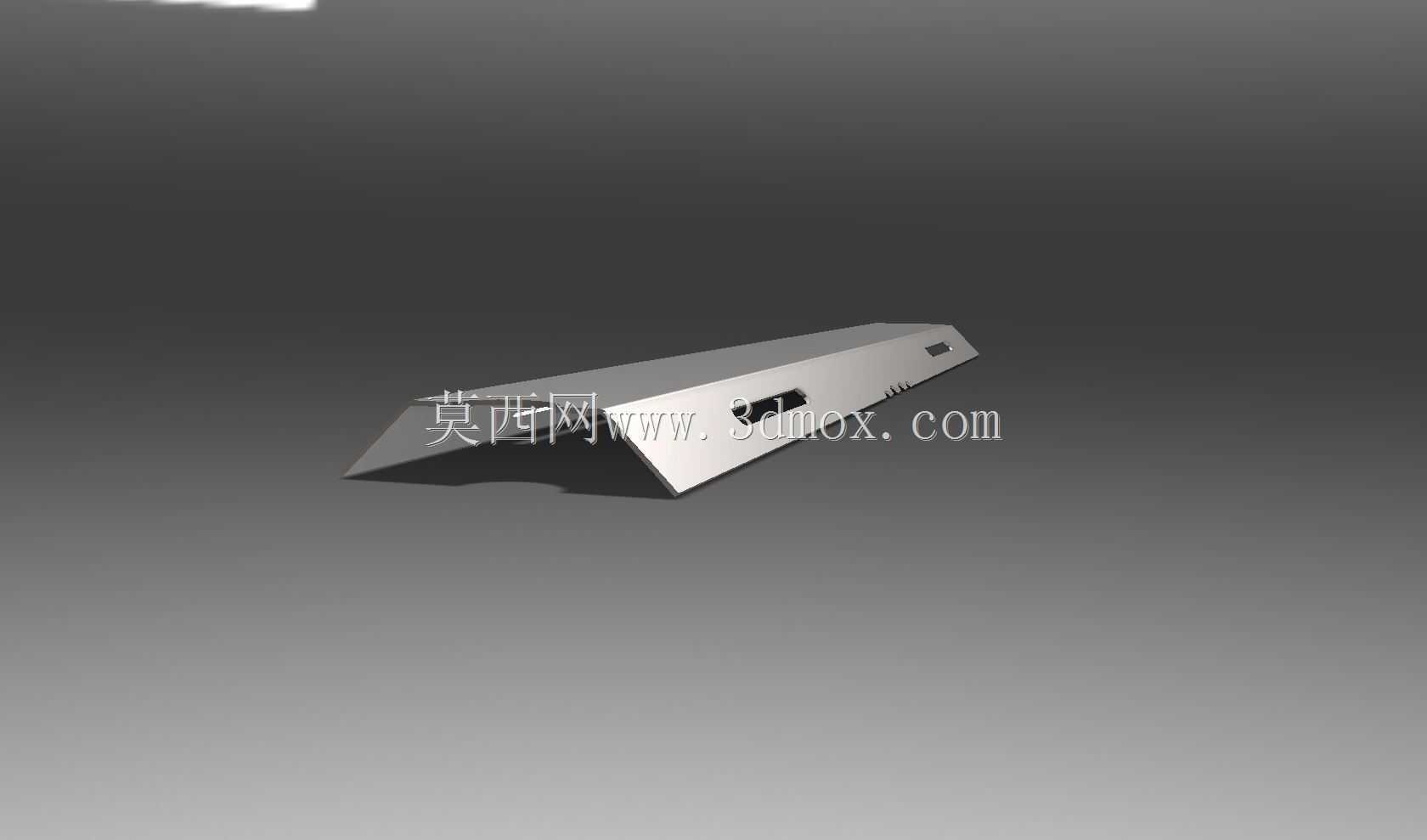

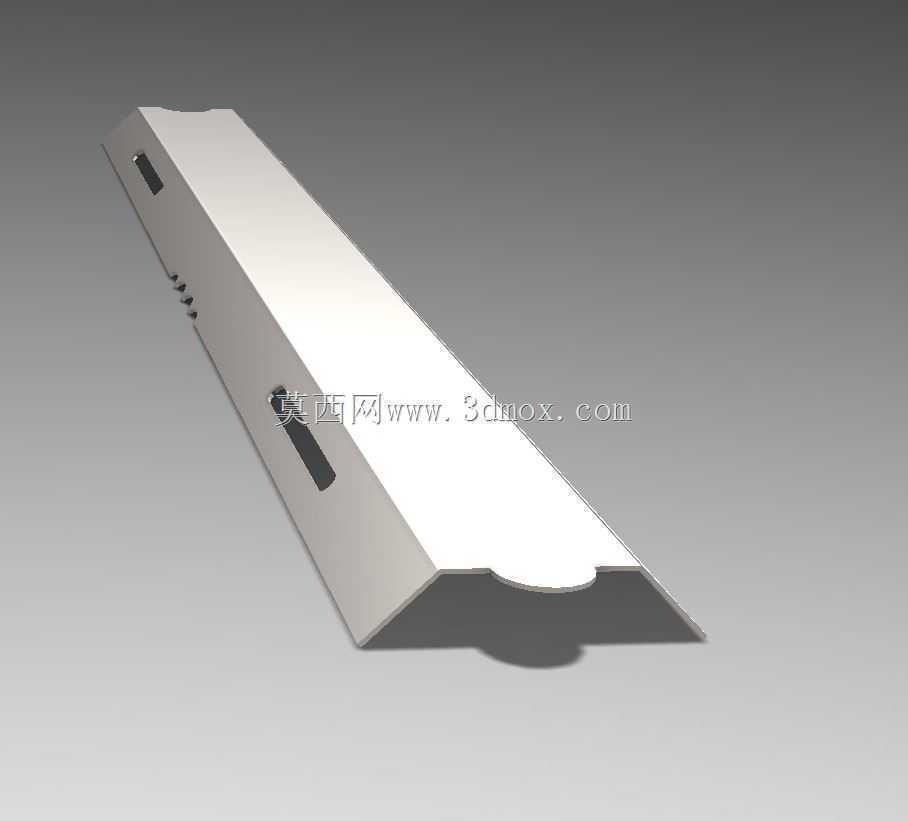

　　这款折弯成型的金属盖板，主要应用于工业布线场景中电缆外露段的防护，常见于车间地面走线、设备内部线缆排布、自动化产线线缆桥架末端防护等场景，避免电缆被踩踏、剐蹭造成绝缘层破损，同时规整线缆走向，减少现场布线的杂乱感。整体采用薄钢板经折弯工艺加工成型，主体为长条形弯折结构，弯折角度适配现场安装的直角边界，可直接扣合在地面开槽的线缆铺设位或是设备边角的线缆引出端，无需额外复杂支撑结构，安装时仅需在对应位置预留与盖板宽度匹配的槽位，盖板两侧的折边可直接搭在槽体边缘完成限位，安装效率远高于传统拼接式防护结构。盖板中部开设的长条形切口并非工艺冗余，而是考虑到后期线缆维护时的操作便利性，维护人员无需完全掀开整段盖板，

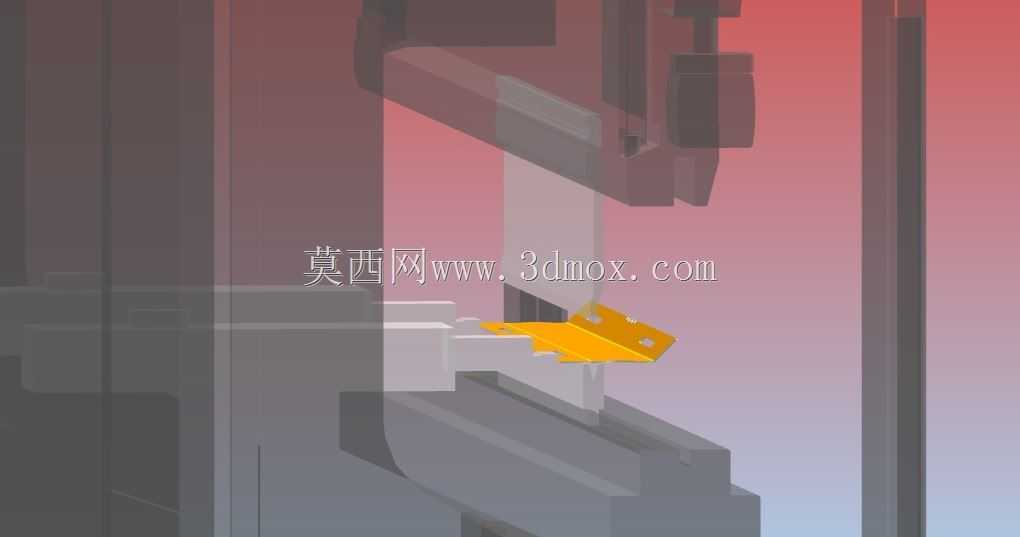

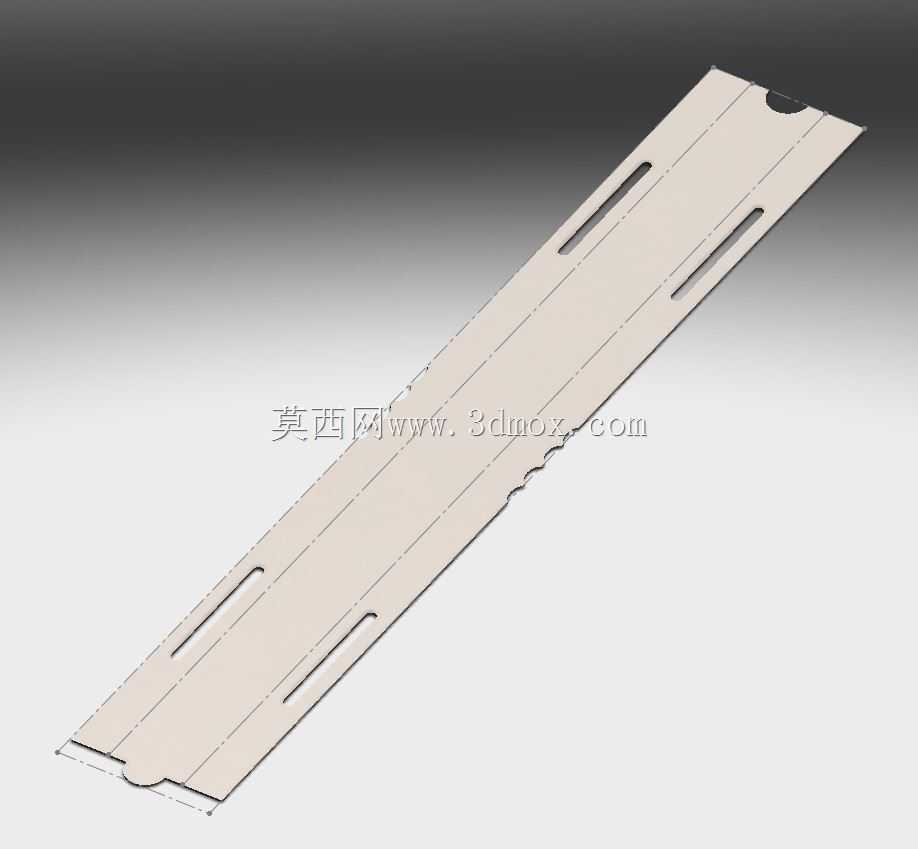

　　仅需通过切口即可探入调整内部线缆位置，同时切口也可作为临时的线缆引出位，适配现场临时布线的调整需求。盖板末端的槽位与缺口结构，是为了匹配相邻防护段的连接需求，多段盖板拼接时，可通过末端的结构互相嵌合，避免拼接处出现错位、缝隙过大的问题，防止细小杂物落入线缆槽内，也避免缝隙处剐蹭线缆外皮。设计过程中针对板材折弯后的回弹量做了补偿计算，确保折弯后的角度与安装边界完全贴合，不会出现盖板翘起、贴合不严的情况，同时对板材边缘做了钝化处理，避免安装和维护过程中划伤操作人员。整体结构没有多余的复杂特征，所有的开孔、折弯、缺口都对应实际使用中的功能需求，没有为了外观增加无意义的造型，在满足防护强度的前提下尽可能控制板材用量，降低整体重量，

　　单人即可完成搬运和安装作业。针对不同的布线场景，该结构可通过调整板材厚度、折弯高度、整体长度来适配不同的线缆直径和铺设槽尺寸，中部的切口位置和数量也可根据实际维护需求灵活调整，具备较强的场景适配性，既可以用于新建产线的布线防护，也可以用于旧有布线系统的防护升级，替换破损的传统水泥盖板或是塑料防护件，金属材质的抗冲击、耐磨损性能也能适应车间复杂的作业环境，长期使用不会出现老化破损的问题。
