钣金折弯安装式连接防护金属盒结构

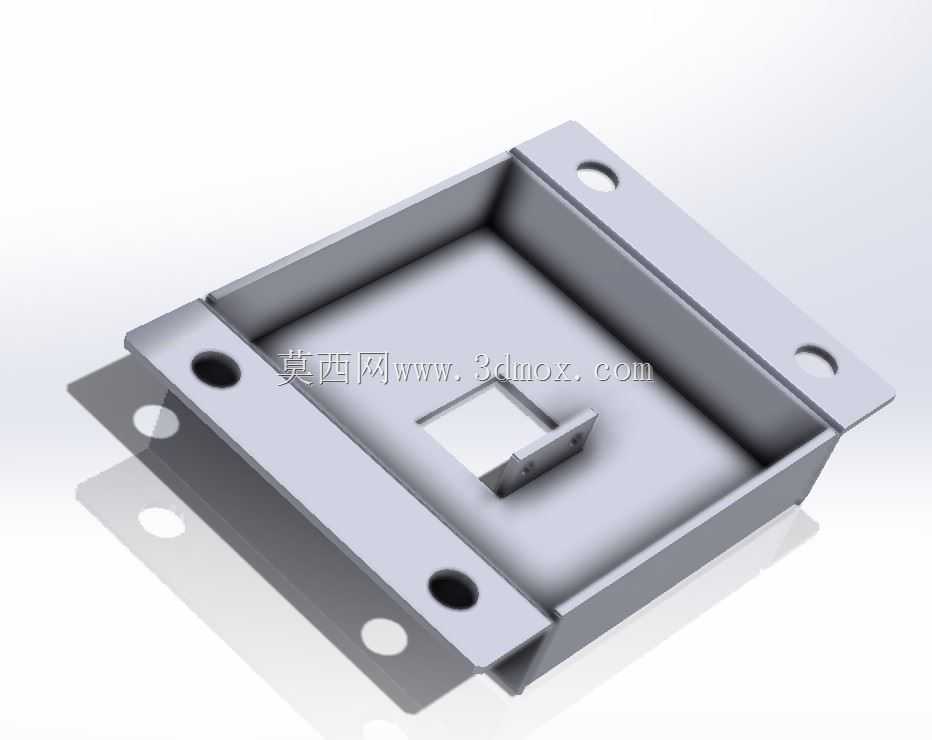

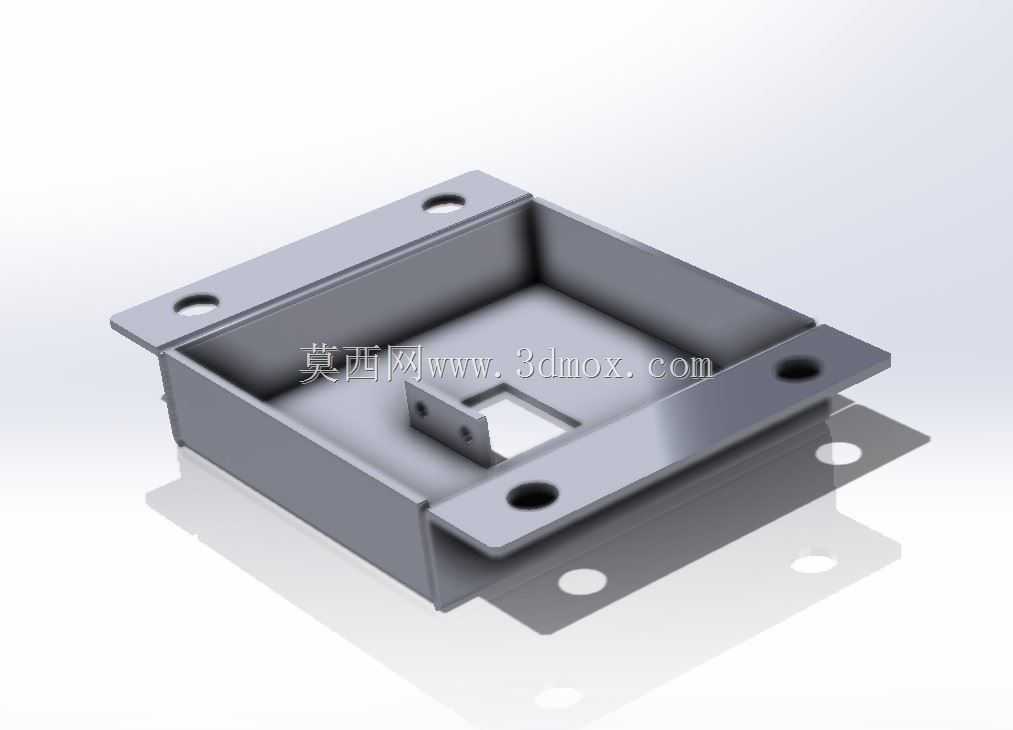

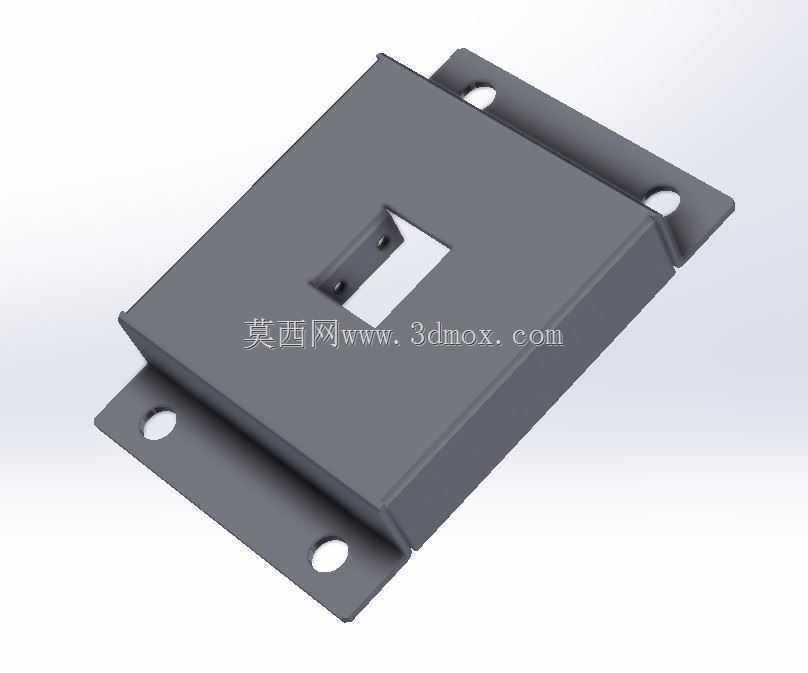

　　这款钣金折弯成型的金属盒体，在工业现场多用于小型电控模块、传感单元的外层防护与安装定位，常见于自动化产线的工位旁、小型压力机的操作侧周边，用来包覆裸露的接线端子、微型控制板，避免车间内的金属切屑、切削液飞溅侵入内部元器件，同时也能隔绝日常作业中的意外磕碰，对内部精密部件形成物理防护。从结构设计来看，盒体采用一体化钣金折弯工艺成型，减少了拼接焊缝带来的形变风险，四个方向延伸出带安装孔的法兰边，安装孔位做了等距排布设计，适配现场常用的M4、M5规格紧固件，安装时可直接通过法兰孔固定在设备机架的安装平面上，不需要额外制作转接支架，能大幅缩短现场装配的调整时间。盒体内部预留了足够的容置空间，侧壁预留的方形缺口是为线缆穿接预留的走线路径，

　　缺口边缘做了折边处理，避免穿线时锋利的板边割伤线缆绝缘层，内部凸起的小定位台是用来卡装内部PCB板或者小型安装座的，不需要额外焊接固定柱，靠折弯成型的凸台就能实现内部元件的定位，减少了后续焊接、攻丝的加工工序。设计时充分考虑了钣金加工的工艺特性，所有折弯处都预留了合理的折弯半径，避免折弯时出现板材开裂的问题，法兰边的安装孔距离折弯边的尺寸符合钣金加工的最小边距要求，不需要额外做工艺缺口就能直接冲压成型，板材选用常规冷轧钢板，成型后可根据使用场景做喷塑、镀锌等表面处理，适配不同工况的防腐蚀、耐磨需求。在安装边界上，盒体整体突出安装面的高度较低，不会占用过多的设备外部空间，延伸的法兰边让安装受力点分布在盒体四周，固定后整体结构稳定性好，

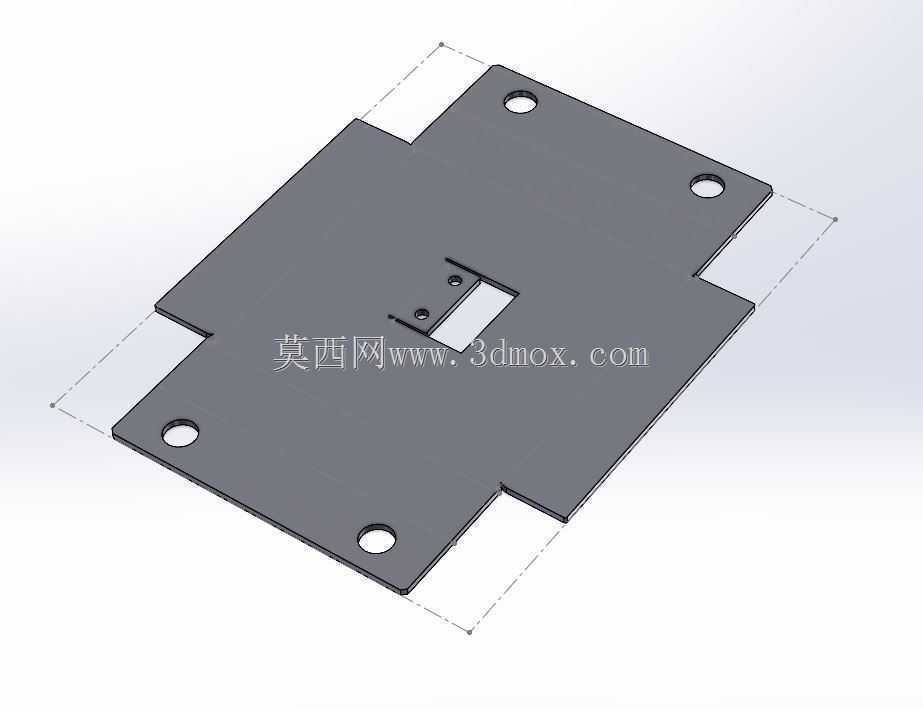

　　即使设备运行产生持续振动，也不会出现盒体松动移位的情况，盒体的敞口设计可配合对应尺寸的上盖实现全封闭防护，也可根据实际使用需求敞口安装，方便日常对内部元件进行调试检修。这类钣金盒结构没有复杂的曲面造型，所有特征都适配常规钣金加工流程，从下料、冲孔到折弯成型都可在常规数控钣金设备上完成，不需要开模，小批量生产时也能控制加工成本，对于需要定制小型防护安装盒的场景，可直接在该结构基础上调整安装孔位、内部凸台位置以及走线缺口尺寸，快速适配不同的安装需求。
