两相步进电机驱动器结构外观设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:532392
  • 两相步进电机驱动器结构外观设计
  • 两相步进电机驱动器结构外观设计
  • 两相步进电机驱动器结构外观设计

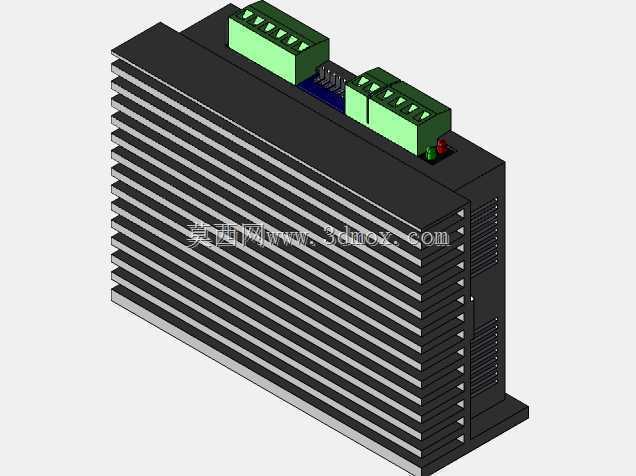

  这款步进驱动器的三维结构还原,完全贴合工控现场实际选型与装配的需求,从外壳散热结构到接线端子布局,都严格参照量产实物的工程细节搭建。在自动化设备的实际应用场景里,这类驱动器是步进运动系统的核心控制单元,常见于3C装配流水线、数控雕刻设备、小型传送带点位控制、包装机械送料机构等需要精准步进位移的工位,负责接收上位控制器发出的脉冲方向信号,转化为驱动步进电机运转的功率电流,实现电机转角、转速的精准调控,保障执行机构走刀、送料、移位的动作精度。

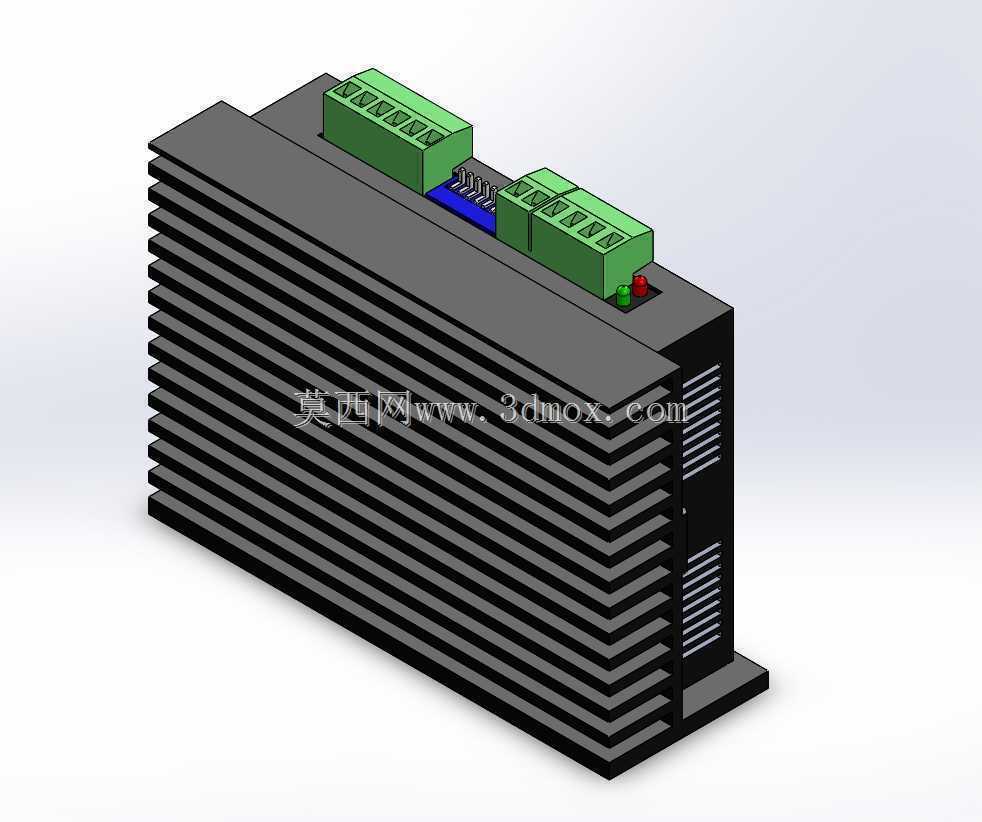

  从设计思路来看,外壳采用一体化拉伸铝型材的散热鳍片结构,鳍片沿壳体长度方向等距排布,鳍片间距、厚度都经过热传导校核,既保证驱动器满负载运行时功率器件的热量能快速通过鳍片扩散到空气中,避免过热触发过温保护停机,同时鳍片的排布方向也适配机柜内常规的垂直散热风道,不会额外增加机柜内的风阻。壳体底部预留了标准DIN导轨安装的卡扣位,同时也预留了螺丝固定的安装孔位,既可以直接卡装在电控柜的标准导轨上,也能通过M4螺丝固定在安装板上,安装边界兼容两种主流的电控装配方式,适配不同设备的电控柜布局需求。

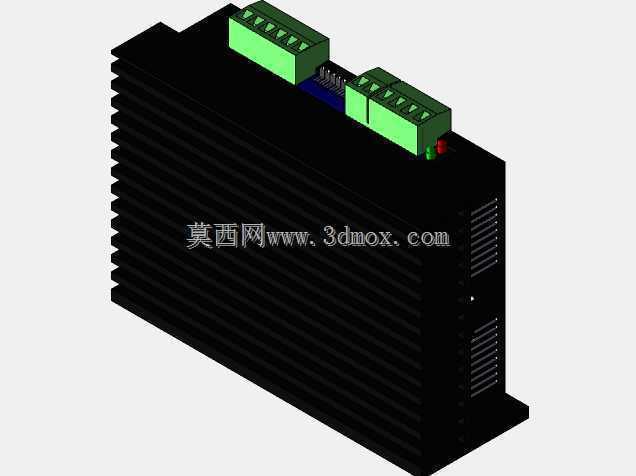

  接线端子采用上下两排绿色插拔式端子设计,上排端子对应电源输入、电机相线接线,下排端子对应脉冲信号、方向信号、使能信号以及报警输出等控制信号接线,端子的引脚间距符合工控接线的安全间距要求,插拔式结构也方便现场接线与后期维护更换,不需要重新逐根拆线就能完成驱动器的拆装替换。端子旁设置的状态指示灯,分别对应电源、运行、故障三种状态,安装后指示灯朝向正对电控柜柜门方向,不开柜门就能直观观察驱动器的运行状态。壳体侧面预留了拨码开关的安装位,用来设置驱动器的细分参数、输出电流档位,拨码位置的凹陷设计避免柜内走线剐蹭导致参数误改动。整体外形的长宽高尺寸完全匹配同功率等级步进驱动器的通用安装尺寸,替换同规格不同品牌的驱动器时,不需要重新调整安装孔位与接线空间,能直接适配现有设备的升级替换需求,建模时也严格还原了各个结构的装配间隙,包括端子与外壳的配合间隙、散热鳍片的拔模斜度、底部安装卡扣的弹性形变空间,完全可以直接用于电控柜布局的干涉检查、设备装配模拟以及相关教学演示场景。
