NEMA34双出轴步进电机结构设计

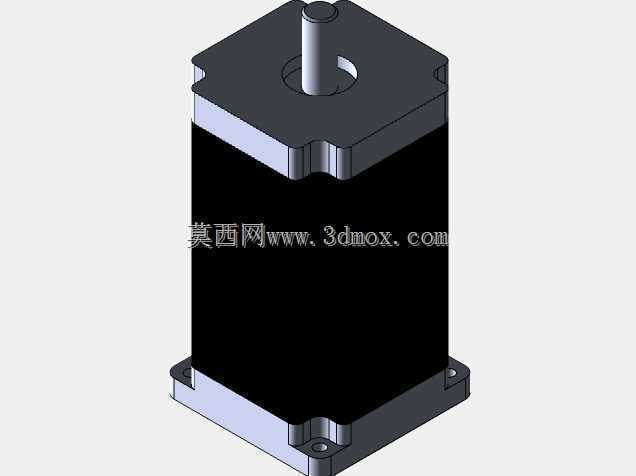

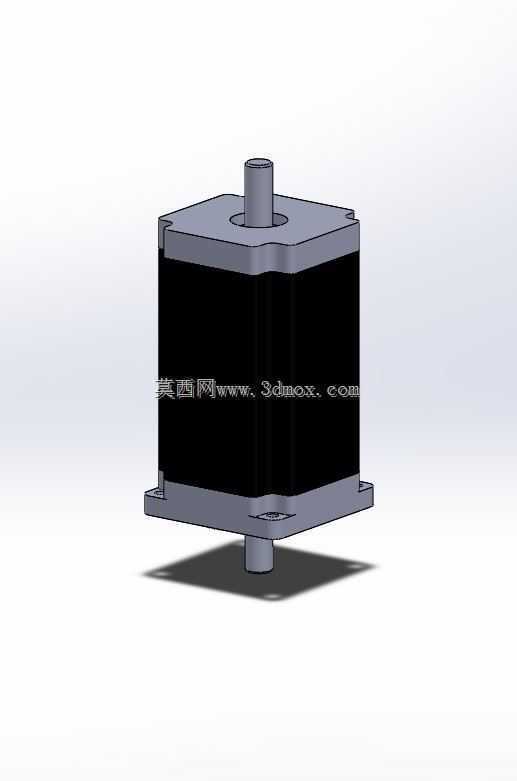

　　在自动化产线的传动工位改造、小型数控设备的进给轴驱动、非标专机的动力输出单元设计中，双出轴规格的NEMA34步进电机是选型时经常碰到的动力部件，这类电机的双轴结构可以在电机本体两端同时输出扭矩，省去额外加装同步轮、联轴器分动的冗余结构，压缩整套传动机构的安装空间，尤其适合两端需要同步驱动负载的紧凑工位，比如双边同步带输送机构、双工位凸轮分割器联动装置、需要在电机尾端加装编码器或者手轮的调试类设备。从结构设计层面看，这款电机的本体采用方型安装法兰设计，安装孔位遵循NEMA34标准的安装尺寸规范，法兰边长、安装孔中心距、轴径、轴伸长度都匹配行业通用的安装边界，设计选型时可以直接替换同规格的常规单轴步进电机，

　　不需要重新加工安装板或者调整连接部件的配合尺寸。电机的外壳采用端盖与机座扣合的结构，表面做了发黑氧化处理，既可以提升壳体的散热效率，也能在车间多油污、多粉尘的工况下提升壳体的抗锈蚀能力，两端的出轴采用同直径同键槽规格的设计，两端输出的额定扭矩保持一致，不会因为双出轴的结构导致单端输出扭矩衰减，设计时可以根据工位布局选择任意一端作为主动力输出端，另一端用来安装检测元件或者辅助负载。在建模过程中，对安装配合面的公差做了贴合实际加工要求的预留，法兰安装面的平面度、轴伸的同轴度、安装孔的位置度都按照实际量产电机的工艺要求做了参数设定，导入装配体时可以直接做配合约束，不会出现干涉或者配合间隙不合理的问题。电机的底部安装法兰带有沉头安装孔，

　　可以采用内六角螺丝从下往上锁紧固定，也可以根据安装空间选择侧面锁付的固定方式，适配不同朝向的安装场景，比如垂直安装的升降轴工位、水平安装的输送驱动工位，都能找到合适的固定方式。双出轴的设计还能简化设备的调试流程，在设备断电状态下，操作人员可以直接转动尾端的轴伸来手动调整滑台位置、检查传动链路的顺畅度，不需要额外加装手动调试轮，减少设备的附属零件数量，降低整体的装配成本和后期维护难度。这类电机的扭矩输出特性匹配中低速重载的传动场景，在3D打印机的Z轴驱动、小型雕刻机的主轴进给、包装机械的拉膜机构、电子设备的点胶工位都有广泛应用，建模时还原了电机本体的所有外部结构特征，包括壳体的散热筋轮廓、端盖的扣合缝隙、轴伸的倒角细节，装配时可以直观检查电机周边的管线、相邻部件是否存在干涉，提前规避装配阶段才发现的空间冲突问题。
