吊装式穿舱密封穿线装置结构设计

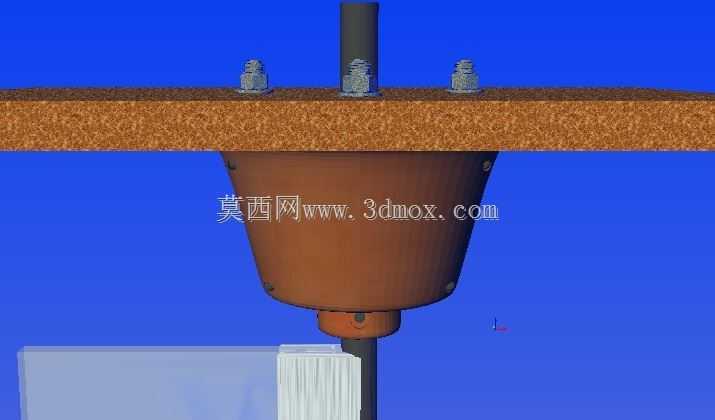

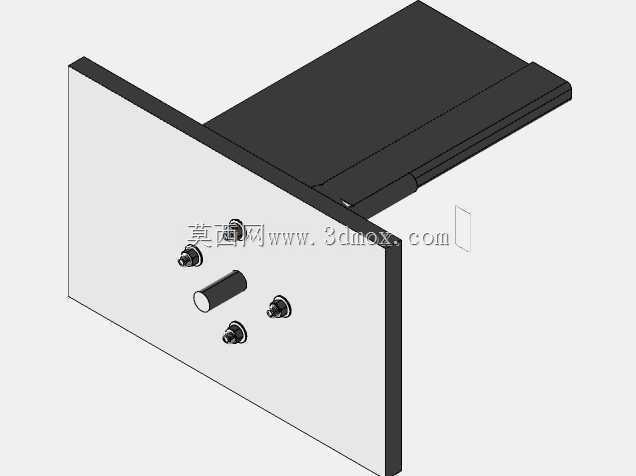

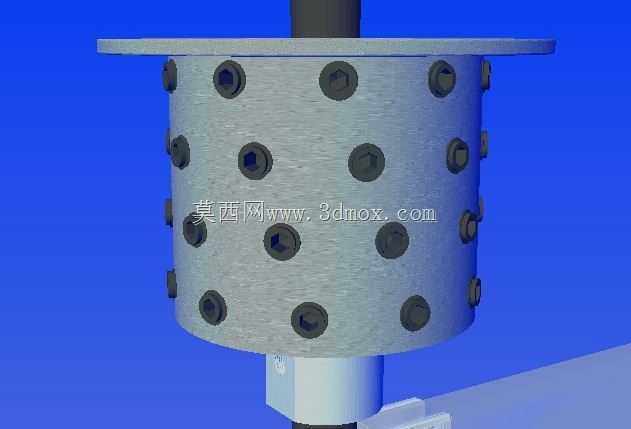

　　该结构主要应用于各类需要在舱壁、隔板位置完成线缆或杆件贯穿同时保证密封性能的工业场景，常见于压力容器、水下设备舱、工业罐体、无尘车间隔断等位置，解决贯穿件与舱壁之间的固定、密封以及承重吊装需求。从结构组成来看，上部为安装法兰板，板上预留三个均匀分布的螺栓安装位，通过配套的六角锁紧螺栓可将整个装置牢牢固定在舱壁的安装面上，法兰板与舱壁接触面可根据实际工况加装密封垫片，进一步提升界面密封性能，避免舱内外介质出现渗漏。中部为锥台形的主体密封座，这种上宽下窄的锥面结构一方面可以分散上部吊装带来的载荷应力，避免应力集中在安装孔位导致结构变形，另一方面锥面内部可填充适配的密封填料，当贯穿的杆件或线缆从装置中心通孔穿过时，

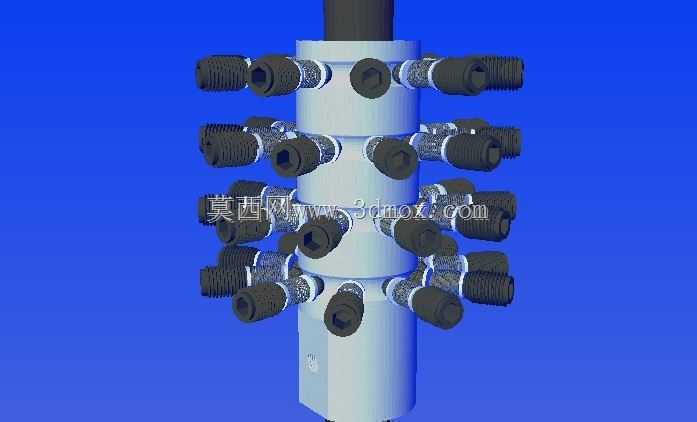

　　拧紧下部的锁紧结构即可挤压密封填料，让填料充分包裹贯穿件外壁，同时抵紧主体座内壁，实现径向与轴向的双重密封，可承受一定的舱内外压差，满足常压或者低压密封场景的使用需求。下部设置有同轴的导向套结构，可对贯穿的杆件起到径向限位作用，避免杆件晃动导致密封填料出现偏磨，延长密封结构的使用寿命，同时导向套与主体座之间采用可拆卸的连接方式，后期更换密封填料时无需拆卸上部法兰的固定螺栓，仅需拆开下部导向套即可完成维护操作，大幅降低现场运维的工作量。设计过程中充分考虑了安装边界的适配性，上部法兰的安装孔位采用等距圆周分布，可适配市面上多数标准舱壁的预留安装孔，无需对现有舱体结构进行二次改造即可直接安装；

　　中心通孔的直径可根据实际贯穿件的尺寸进行系列化调整，覆盖常规规格的线缆、杆件穿装需求。整体结构采用上下同轴的对称设计，吊装受力时载荷可沿锥面均匀传递到整个法兰安装面，不会出现局部载荷过大导致的舱壁变形或者密封失效问题，三个固定螺栓的布局也可保证安装后装置不会出现周向转动，长期使用过程中结构稳定性更强。在实际选型应用时，可根据舱壁的厚度调整上部螺栓的旋合长度，根据密封介质的属性选择对应材质的密封填料，比如防水场景可选用橡胶类填料，防腐蚀场景可选用聚四氟乙烯类填料，灵活适配不同的工况需求。
