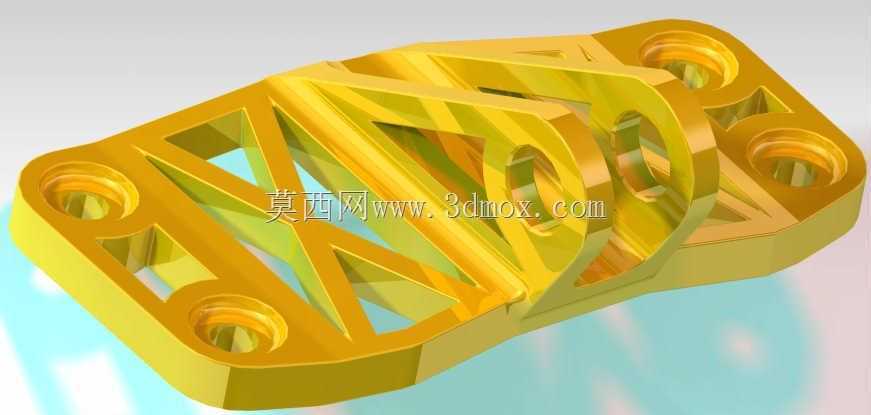

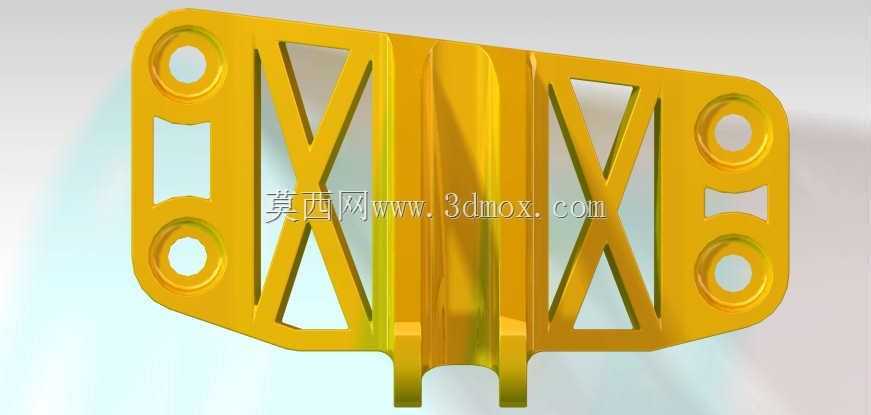

航空发动机钛合金支撑固定支架结构

　　在航空动力系统的装配链路中，这类支撑构件承担着动力单元与机身连接段的载荷传递核心作用，日常作业场景覆盖民航干线客机翼下吊装动力段、支线涡桨发动机安装位、通航小型喷气动力固定位的连接需求，是动力总成与机身结构之间不可缺失的传力中介。从实际使用工况来看，该支架需要同时承受发动机运转过程中产生的高频振动载荷、飞行姿态调整时的侧向惯性载荷、起降阶段的冲击过载，还要耐受高空低温环境与发动机舱热辐射带来的温度交变影响，因此材料选用Ti-6Al-4V钛合金，仅保留32.5%原实体体积的拓扑优化构型，在保证结构强度冗余的前提下最大限度降低构件自重，匹配航空领域对构件重量控制的严苛要求。

　　设计阶段首先要明确安装边界约束：支架上部的双叉耳结构对应发动机机匣上的预设安装凸台，叉耳间距与机匣凸台的安装孔位同轴度公差控制在0.02mm以内，保证连接螺栓穿装时无卡滞，装配后螺栓预紧力可均匀分布在两个叉耳的接触面上，避免局部应力集中导致的疲劳损伤。下部横向延展的支撑臂两端对应机身发动机挂架的安装平面，支撑臂的端面平面度公差不超过0.03mm，与挂架贴合面的接触面积占比不低于85%，保证传力路径连续无突变。整体构型的拓扑优化逻辑是基于有限元应力云图迭代完成，将非承力区域的材料全部去除，仅保留主传力路径上的结构材料，U型过渡段采用大圆角平滑衔接，避免直角结构带来的应力集中问题，经仿真验证，该构型在最大过载工况下的最大应力值远低于钛合金材料的屈服强度，疲劳寿命满足民航动力系统上万小时的服役要求。

　　从安装适配性来看，该支架的外形尺寸完全匹配对应型号GE喷气发动机的安装接口，不需要额外加工调整即可完成装配，上部叉耳的孔径适配航空标准高锁螺栓，下部支撑臂的安装孔位间距与挂架预装孔完全对应，装配时可直接完成定位，减少现场修配的工作量。日常维护场景中，该支架的外露表面无复杂凹陷结构，便于地勤人员完成目视探伤检查，过渡圆角的设计也减少了应力腐蚀开裂的风险，在沿海高湿高盐雾的运行环境下，配合钛合金本身的耐蚀性能，可有效降低维护频次。

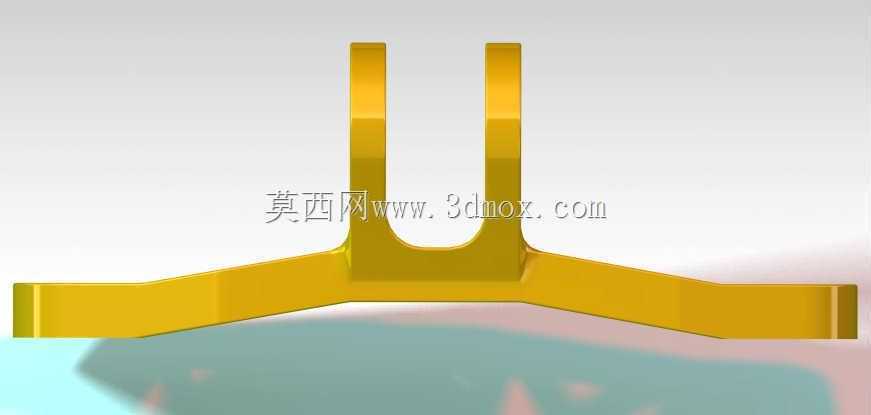

　　结构建模过程中，针对承力区域的壁厚做了梯度设计：叉耳与主支撑段衔接的位置壁厚最大，向支撑臂两端逐步均匀减薄，既保证了核心承力区域的结构刚度，又避免了不必要的材料浪费。U型槽的开口尺寸经过反复校核，保证发动机运转时的机匣热膨胀变形不会与支架发生干涉，预留的变形间隙可覆盖从地面常温到高空巡航温度下的机匣变形量，不会因为热胀冷缩产生额外的装配应力。支撑臂的截面采用变截面设计，靠近中心主承力区的截面高度更大，向两端安装位逐步过渡，符合悬臂梁受载的应力分布规律，让材料的力学性能得到充分发挥。

　　在实际装机测试中，该支架的振动传递率较传统实体铸钢支架降低40%以上，可有效过滤发动机运转产生的高频振动向机身传递，提升机舱内的乘坐舒适性，同时自身重量较同载荷等级的传统支架降低60%以上，对于航空装备而言，每克重量的降低都能转化为燃油效率的提升与有效载荷的增加。针对不同的安装场景，该支架的接口尺寸可在保持核心承力结构不变的前提下做适应性调整，上部叉耳的间距、下部支撑臂的长度都可根据具体的发动机型号与挂架结构做参数化修改，建模过程中所有特征均采用参数化驱动，修改尺寸时可快速完成模型更新，不需要重新绘制整体结构，能大幅缩短同系列产品的设计迭代周期。
