游艇用双阻尼器传动结构设计

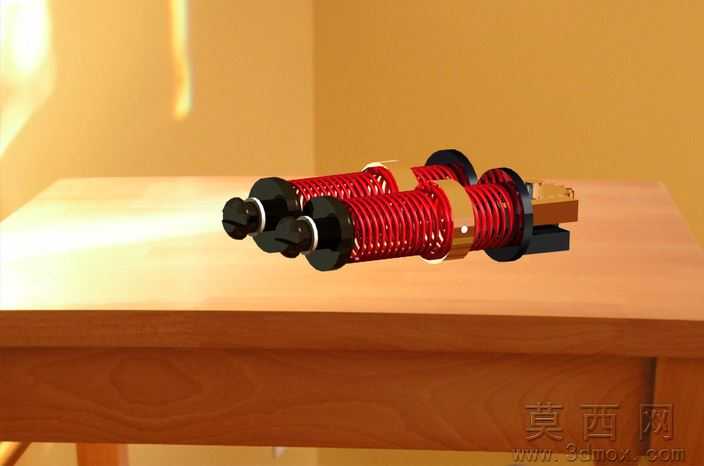

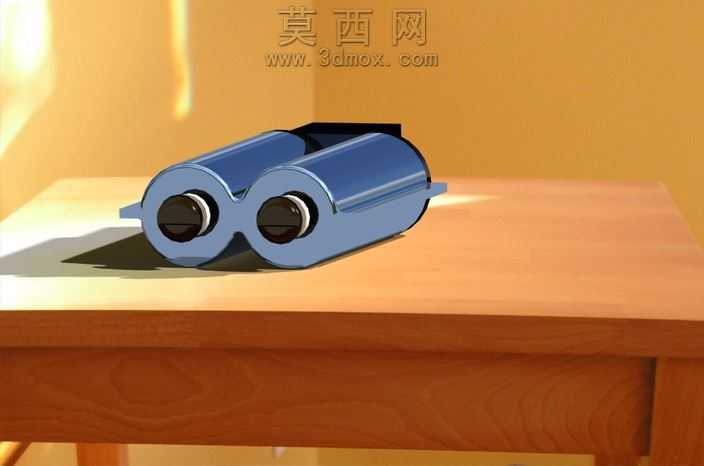

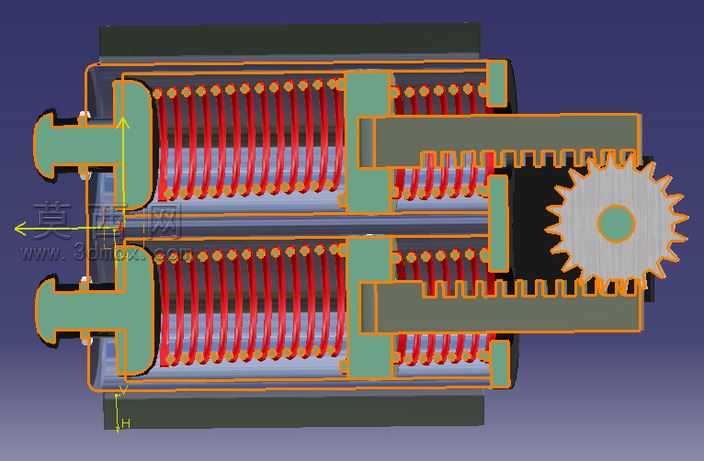

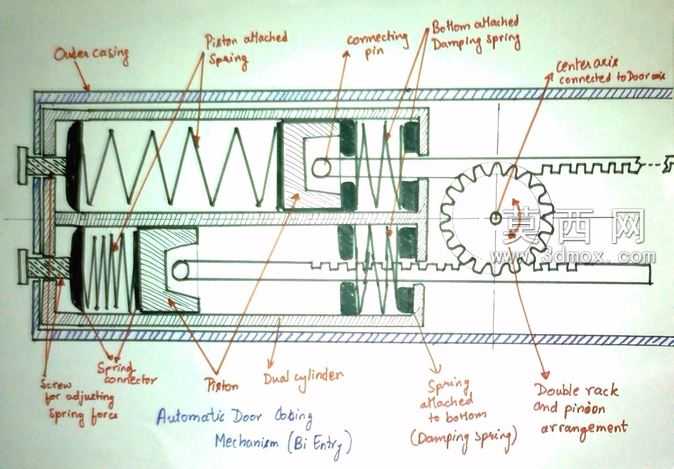

本作品为游艇配套的双阻尼器三维结构模型，整体采用CATIA软件完成全参数化建模，建模过程严格遵循机械设计装配规范，所有零部件均保留完整的参数化特征与装配约束关系，可直接用于后续的工程图导出、运动仿真分析与结构优化迭代。模型整体采用剖视视角完成渲染呈现，渲染阶段针对不同零部件赋予了差异化的材质属性：外壳结构件采用哑光深灰金属材质，还原金属壳体的磨砂质感；内部阻尼弹簧采用亮红色金属漆材质，清晰区分弹性功能部件；传动齿条与齿轮采用青绿色工程塑料搭配金属齿面的复合材质，直观展现传动副的材质搭配；端盖密封件采用哑光绿工程塑料材质，凸显密封结构的功能属性。结构设计上采用双阻尼腔并行布局，两个独立的阻尼腔内部均布置了等节距圆柱螺旋压缩弹簧，弹簧两端设置导向定位结构保证压缩行程的同轴度，避免弹簧工作过程中出现偏磨卡滞问题；阻尼腔的输出端集成了齿条传动结构，两个齿条共同与中间的传动齿轮啮合，实现双阻尼器的同步动作输出，保证阻尼力输出的对称性与稳定性，适配游艇航行过程中的双向减震缓冲需求。设计过程中充分考虑了游艇使用场景的高盐雾、高振动工况，所有传动配合面均预留了合理的公差间隙，端盖位置设置了密封安装槽位，可适配密封圈实现腔体的密封防护，避免水汽、盐雾进入阻尼腔内部影响部件使用寿命。整体结构布局紧凑，双阻尼并行的设计相比单阻尼结构可提供更大的阻尼力调节范围，同时齿轮同步结构保证了两侧阻尼动作的一致性，避免单侧受力不均导致的结构偏载问题，模型完整还原了从弹性储能部件到传动输出部件的全部装配关系，可直接用于阻尼性能仿真、装配工艺验证以及后续的产品开模设计参考，对于游艇减震系统的设计优化具备较高的参考价值。
