科尼起重机链磨损检测指示装置三维设计

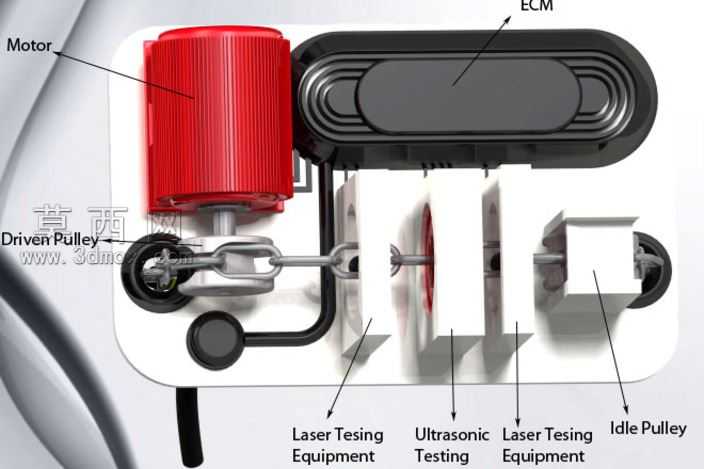

本三维模型围绕科尼起重机链条磨损自动检测指示功能展开设计，整体采用模块化装配思路完成全结构建模，完整还原装置的功能布局与部件连接关系。建模过程中首先搭建核心承载基座，以白色哑光工程塑料材质设定基座主体，通过拉伸、切除、阵列等特征完成基座上各功能模块的安装位设计，保证各检测组件、传动部件的定位精度与装配合理性。动力端建模还原红色驱动电机结构，对电机外壳的竖向散热筋做精细化纹理建模，赋予电机外壳高光亮面红色塑料材质，电机输出轴与主动带轮做同轴配合约束，还原动力输入的传动路径。传动链条部分采用实体链节逐段装配建模，还原链节之间的铰接配合关系，赋予链条金属哑光不锈钢材质，清晰呈现链条与主动带轮、从动带轮、惰轮的啮合缠绕路径，各带轮、惰轮均做轴承位、轮槽的细节建模，还原转动副的装配结构。核心检测模块部分，分别完成激光检测单元、超声波检测单元、电子控制模块（ECM）的独立建模：电子控制模块采用黑色哑光磨砂塑料材质，外壳表面做防滑纹理与圆角过渡处理，还原模块的封装外观；激光检测单元与超声波检测单元均以白色基座搭配检测探头结构，探头部分做透明亚克力材质的检测端面设计，清晰呈现检测端朝向链条的布置逻辑，还原检测组件对准链条被测位置的安装角度。模型整体渲染采用工业产品展示级光影设置，主光源从侧上方打亮装置主体，辅以环境补光弱化结构阴影，清晰区分不同部件的材质质感：金属部件的冷调反光、塑料部件的柔和漫反射、检测端面的通透折射效果均做对应材质参数调整，让各功能部件的视觉区分度清晰。设计逻辑上严格遵循ISO7592链条检测标准的功能要求，还原装置替代人工手动检测的工作结构：通过布置的激光检测组件捕捉链条表面裂纹、形变特征，超声波检测组件探测链条内部缺陷，所有检测数据传输至电子控制模块与标准参考数据做比对，当链条磨损量超出阈值时触发锁定指令，同时通过行程检测逻辑采集链条运行时的节距长度变化，当测量长度大于推荐值时完成链条锁定动作，完整呈现装置自动完成链条检测、缺陷判定、安全锁定的全流程结构支撑，各部件的走线槽、安装固定孔、操作按钮等辅助细节也均做还原，保证模型的结构完整性与功能展示性。
