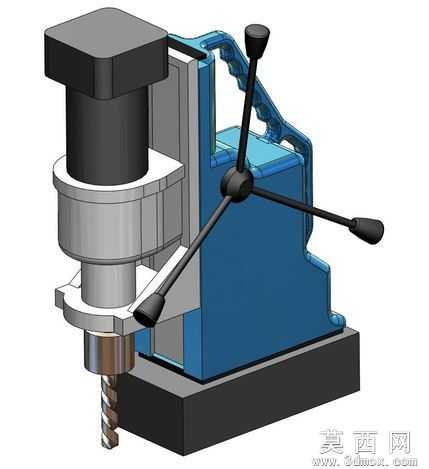

工业级磁力钻三维结构设计模型

本模型为工业常用磁力钻的全参数化三维建模作品，整体采用自上而下的装配设计思路完成，完整还原了磁力钻从磁座底座、进给机构、动力主轴到操作手柄的全部结构细节。建模过程中首先以磁座的矩形安装基准为原点搭建全局坐标系，优先完成底部磁吸底座的实体建模，对底座的平面度、安装贴合面做了精准的尺寸约束，还原其依靠电磁吸力吸附在钢铁工件表面的结构基础。进给机构部分采用三段式滑动立柱设计，分别建模了固定套筒、升降滑套以及进给齿条结构，对齿条的齿形参数、滑套与套筒的配合公差做了合理的参数化设置，还原手动进给时的传动逻辑。操作手柄部分采用三辐式摇臂结构，分别建模了三个操作握柄、连接转轴以及锁紧结构，对握柄的防滑曲面、转轴的铰接间隙做了细节优化，还原实际操作时的施力结构形态。动力主轴部分从上到下依次完成了顶部电机安装座、中间传动壳体、下部钻夹头以及钻头的建模，对钻夹头的夹紧结构、钻头的螺旋排屑槽做了精细化的曲面建模，还原钻孔作业时的工作端结构。机身主体的护罩部分采用曲面建模完成蓝色外壳的流线型造型，同时还原了机身侧面的提手结构，方便设备的搬运转移。材质渲染阶段，对底部磁座赋予磨砂黑色金属材质，还原铸铁底座的厚重质感；进给立柱与主轴壳体赋予银灰色金属烤漆材质，体现加工件的精密质感；机身护罩赋予蓝色工程塑料材质，搭配细微的颗粒质感还原工业设备的外壳质感；操作手柄握把赋予黑色哑光橡胶材质，还原防滑握感；钻头部分赋予亮银色高速钢材质，搭配切削刃的高光处理体现刀具的锋利属性。整体模型装配关系完整，各部件之间的运动约束符合真实设备的动作逻辑，既可以作为工业设备结构教学的演示模型，也可以作为电动工具产品设计的参考原型，完整展现了便携式钻孔设备的结构设计逻辑与工业造型特点。
