便携式磁座钻孔加工设备结构设计

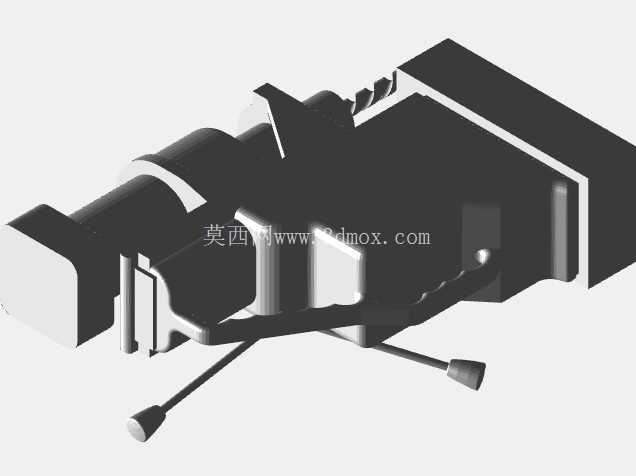

　　在现场钢结构施工作业、大型设备检修、重型工件二次加工场景中，受工件尺寸、安装位置限制，无法将工件转运至固定式钻床工位完成钻孔作业时，这类依靠磁吸力固定在待加工金属工件表面的钻孔设备，是现场加工的核心工装。不同于台式钻床需要固定安装在工作台面、对工件尺寸有严格限制的特性，该设备底部的磁座模块通电后可产生强磁吸附力，直接贴合在碳钢、合金钢等导磁工件的水平面、立面甚至顶面完成固定，无需额外搭建装夹工装，大幅降低现场钻孔作业的准备周期，尤其适合桥梁钢结构拼接、船舶舱室构件加工、大型机架现场改孔、重型设备安装配钻这类无法移动工件的作业场景。从结构设计逻辑来看，整个设备采用模块化分层布局，底部为矩形磁座基体，作为整个设备的吸附固定基础，磁座上表面设置滑移导轨，可实现钻孔主轴的小范围进给行程调节，满足不同钻孔深度的作业需求。主轴模块垂直布置在磁座上方的滑移座上，从上到下依次为驱动电机安装段、传动减速段、主轴装夹段、刀具装夹端，驱动电机的动力经减速机构增扭后传递给主轴，带动装夹在钻夹头上的麻花钻完成旋转切削动作。

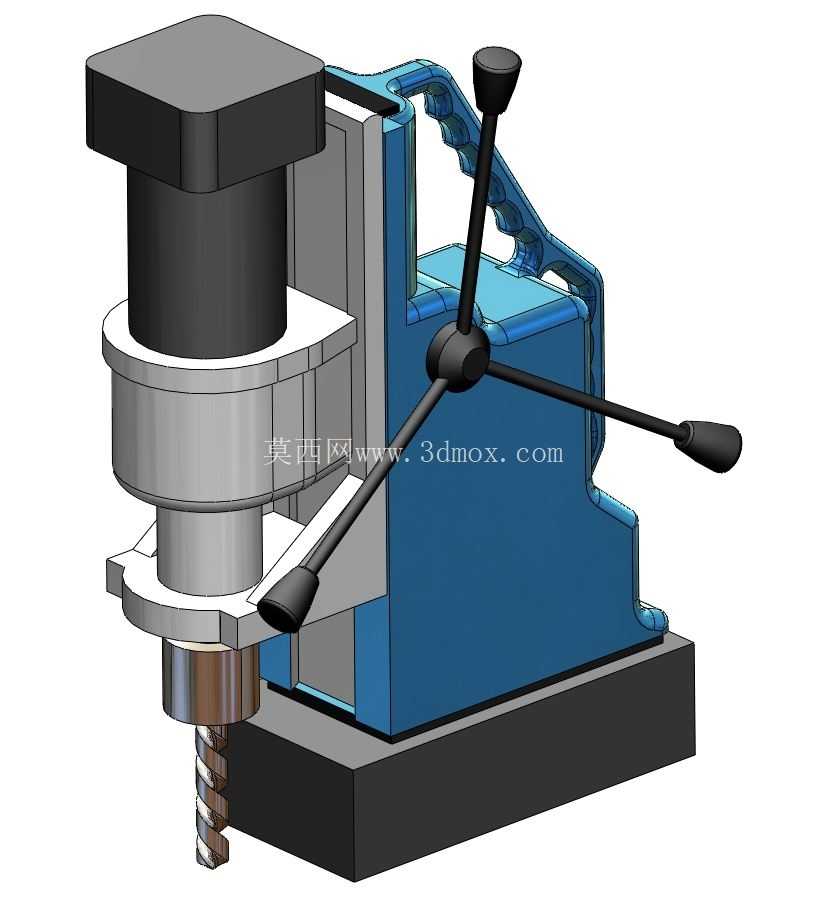

　　操作进给机构采用三手柄星型布局，三个操作手柄呈120度夹角分布在进给转轴上，操作人员可根据作业站位选择任意一个手柄下压完成进给操作，无需调整身体站位即可适应不同方向的作业姿态，手柄末端设置防滑握头，避免进给操作时打滑，进给转轴与滑移座之间通过齿轮齿条传动，将手柄的旋转动作转化为主轴模块的垂直直线进给，传动间隙控制在合理范围内，保证钻孔进给时的稳定性，减少钻孔偏斜、刀具崩损的概率。设备侧方设置集成式提手结构，提手与机身壳体一体化设计，既作为设备搬运时的握持部位，也对内部传动部件、电机壳体起到防护作用，避免作业过程中磕碰损伤内部构件。

　　机身壳体采用半包式结构，将传动机构、电机接线端等部件封闭在壳体内，仅露出操作手柄、主轴工作段和磁座吸附面，减少现场金属切屑、粉尘进入设备内部造成的传动卡滞、电路短路风险。从安装边界与尺寸适配角度来看，磁座的矩形底面尺寸决定了设备可吸附的最小工件平面尺寸，作业前需确认待吸附位置的工件表面平整度，若表面存在焊渣、凸起、锈蚀层，需提前打磨平整，保证磁座底面与工件表面的贴合面积达到设计要求，避免磁吸力不足导致设备移位、钻孔偏斜甚至设备脱落引发安全事故。主轴中心到磁座后侧立面的距离决定了设备可加工的最大孔边距，当待加工孔位靠近工件立板、筋板位置时，需提前核对该尺寸参数，避免磁座后侧与工件结构发生干涉，无法将孔位调整到主轴正下方。

　　主轴的最大行程决定了设备可加工的最大钻孔深度，作业前需根据待钻孔的通深要求确认行程余量，避免进给到位后仍未钻通工件，同时要注意钻尖伸出磁座底面的最大长度，防止空行程进给时磁座与工件表面发生碰撞。刀具装夹端采用通用钻夹头结构，可适配一定直径范围内的标准麻花钻，无需专用装夹工具即可完成刀具更换，适配现场多规格钻孔的快速切换需求。在实际选型应用中，这类设备的磁座吸附力需要与钻孔直径、切削进给抗力匹配，大直径钻孔作业时切削抗力更大，需要足够的磁吸力保证设备在进给过程中不发生位移，同时设备整体重量控制在单人可搬运范围内，满足现场不同工位之间的转场需求，无需借助起重设备即可完成设备转移。设备的供电模块集成在机身内部，采用工业场景通用的供电规格，现场接驳电源即可快速投入作业，无需额外配置控制箱、气源等辅助设施，适配复杂多变的现场作业条件。在结构细节设计上，主轴套与滑移座之间采用耐磨导向套结构，长期往复进给作业时可减少导向面的磨损，维持主轴的垂直精度，保证钻孔的位置度、垂直度满足钢结构安装的公差要求；磁座模块设置独立的磁吸控制开关，作业时先启动磁吸功能确认设备吸附牢固后，再启动主轴电机开始钻孔作业，作业完成后先停止主轴旋转，待刀具完全退出工件后再关闭磁吸功能，避免带载关闭磁吸导致设备移位、刀具折断。
