手动锁紧式圆柱工件钻孔定位夹具

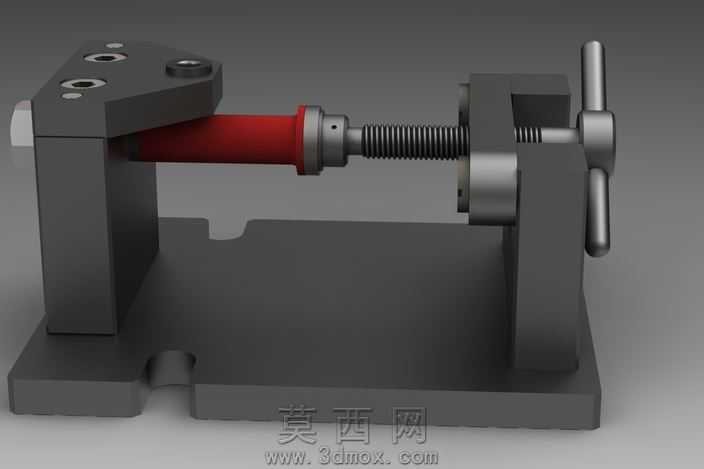

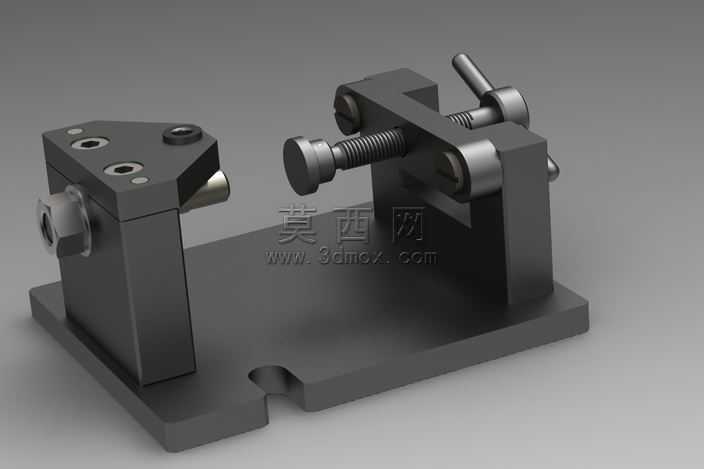

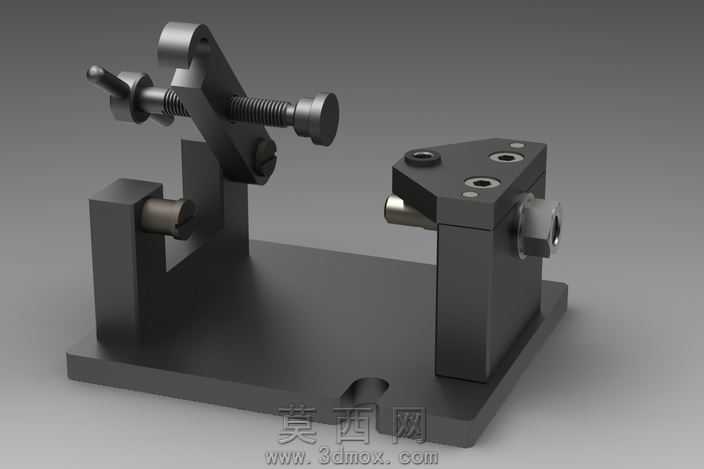

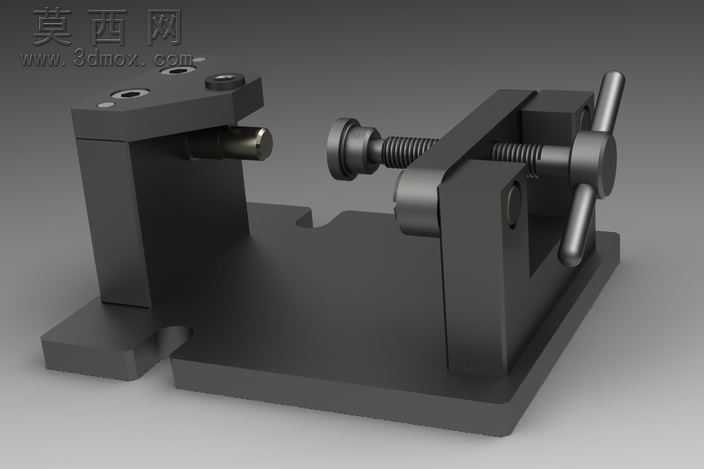

本款钻模夹具采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械加工工装的设计规范，对各部件的装配公差、配合间隙进行了精准设定，确保虚拟装配后无干涉、运动顺畅。模型渲染阶段采用金属哑光材质模拟实际工装的铸铁基座与钢制传动部件质感，通过环境光遮蔽效果凸显结构的立体感与部件层次，还原了工装在实际加工车间中的真实视觉效果。整体结构以厚重的一体式铸铁底座为承载基础，底座上开设定位槽与安装孔，可直接固定在钻床工作台面上，保证加工过程中的结构稳定性。左侧设置固定定位座，配备与待加工圆柱工件适配的定位销，可实现工件的初定位与径向支撑；右侧设置手动螺旋夹紧机构，采用T型手摇柄驱动梯形丝杆传动，丝杆前端配置压头，转动手柄即可推动压头向左侧进给，将圆柱工件牢牢压紧在两侧定位结构之间，夹紧力可通过手柄转动圈数灵活调节，适配不同装夹力度需求。设计思路围绕6毫米直径圆柱组件的钻孔加工需求展开，夹具的钻套位置与工件待钻孔位精准对应，可有效引导钻头进给，避免钻孔偏斜，大幅提升钻孔加工的位置精度与加工效率，同时降低人工划线定位的操作误差。各传动部件均做了圆角过渡处理，避免操作过程中划伤操作人员，夹紧丝杆处预留润滑间隙，可定期加注润滑脂保证传动顺畅，延长工装使用寿命。整体结构紧凑，操作便捷，无需额外动力源即可完成工件装夹，非常适合小批量零件的钻孔加工场景使用。
