多槽式滑轮总成精密结构设计

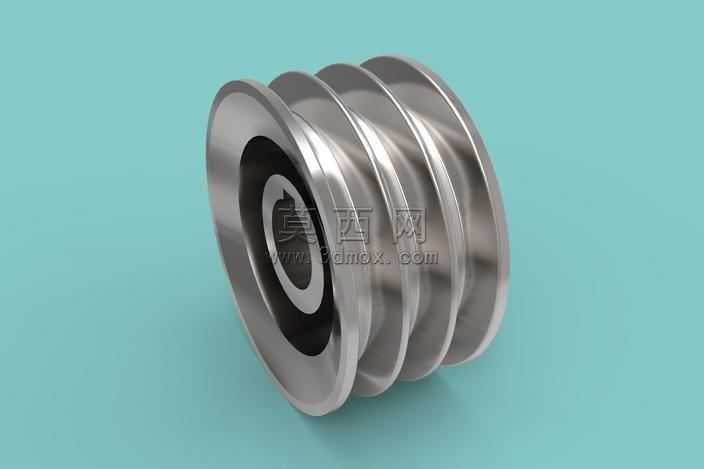

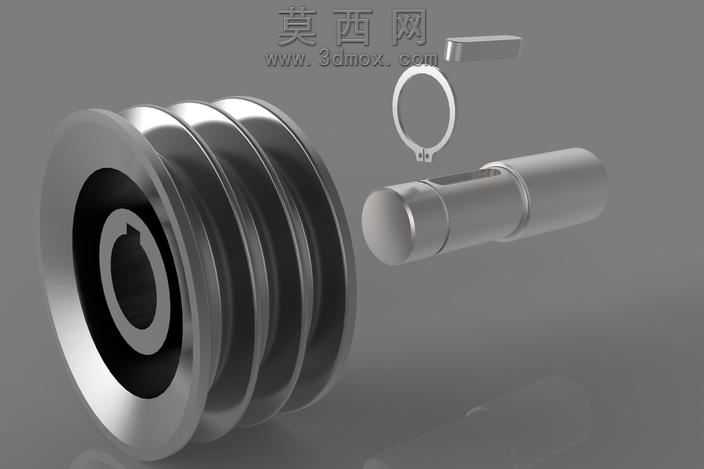

本滑轮总成采用三维参数化建模方式完成整体设计，建模过程中先对核心轮体进行特征构建，通过旋转凸台命令生成轮体基础轮廓，再通过多道切除拉伸特征加工出等距分布的多道绳槽，绳槽的圆弧半径、槽间距均经过力学适配计算，保证与配套绳索的贴合度，减少运行过程中的磨损与滑脱风险。轮体中心的轴孔采用键槽适配设计，通过切除特征加工出标准平键槽，确保与配套传动轴的周向固定可靠性，传递扭矩时无打滑隐患。配套的传动轴采用阶梯轴结构设计，不同轴段的直径经过强度校核，分别对应轮体安装位、轴承配合位、轴向定位段，轴端的倒角与退刀槽特征均按照机械加工标准规范设计，满足实际生产的工艺要求。附属的卡簧零件采用钣金特征建模，开口尺寸与卡簧槽深度适配，用于实现轮体在轴向上的限位固定，防止运行过程中轮体发生轴向窜动。渲染阶段为轮体与传动轴赋予金属镀铬材质，调整材质的反射率与粗糙度参数，还原金属零件的真实质感，卡簧则赋予弹簧钢材质，区分不同零件的材质特性。整体装配过程严格按照实际装配顺序添加配合约束，轴与孔采用同轴心配合，卡簧与卡簧槽采用重合配合，轮体端面与轴肩采用贴合配合，保证整体装配无干涉，转动副的活动间隙符合设计公差要求。设计过程中充分考虑滑轮的实际使用场景，多槽结构可同时适配多根绳索的传动需求，既可以作为导向轮改变绳索传力方向，也可以作为动滑轮组的组成部件实现省力传动，整体结构紧凑，零件数量精简，便于后期的加工制造与装配维护，各零件的结构均兼顾力学性能与加工工艺性，无冗余设计特征，可直接用于后续的工程图导出与生产加工。
