壁挂式安防监控摄像头结构设计

　　这款壁挂式安防监控摄像头的三维结构，围绕户外及半户外公共区域的视频采集需求搭建，可覆盖园区周界、建筑出入口、楼道转角、厂区通道等多类安防布控场景，核心作用是完成固定点位的连续影像采集，为安防追溯、区域管控提供可视化硬件支撑。

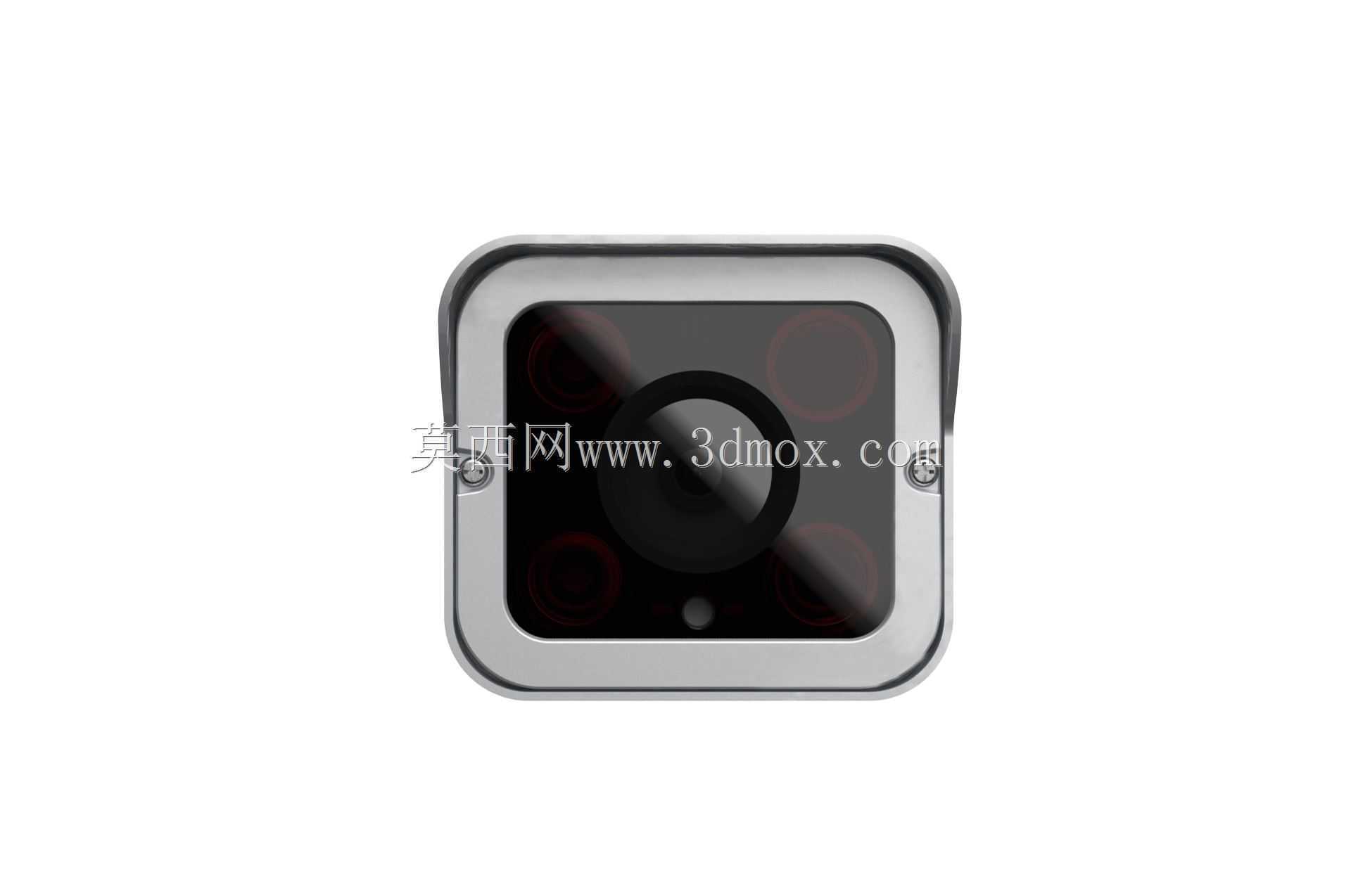

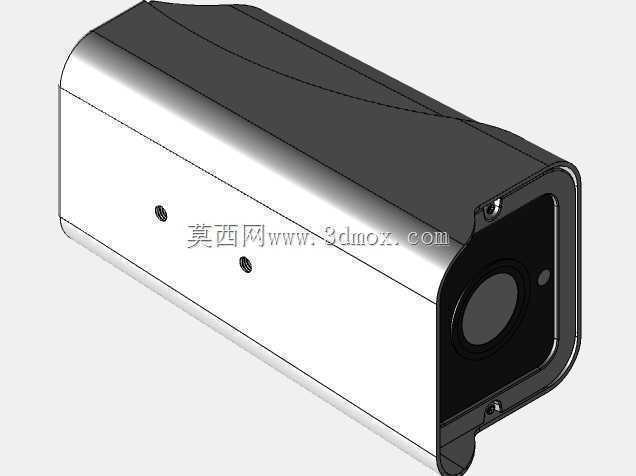

　　从结构设计逻辑来看，整机采用枪式一体化布局，前端镜头区域做了内凹式防护边设计，可在不遮挡镜头视场角的前提下，减少外力磕碰对镜头镜面的直接损伤，同时能引导雨水顺着壳体边缘滑落，避免雨天镜头区域积水挂珠影响成像效果。壳体接缝处做了错位止口结构，配合内置的密封胶条安装位，可满足常规户外场景的防尘防水要求，减少雨水、浮尘侵入壳体内部影响电路元器件寿命。

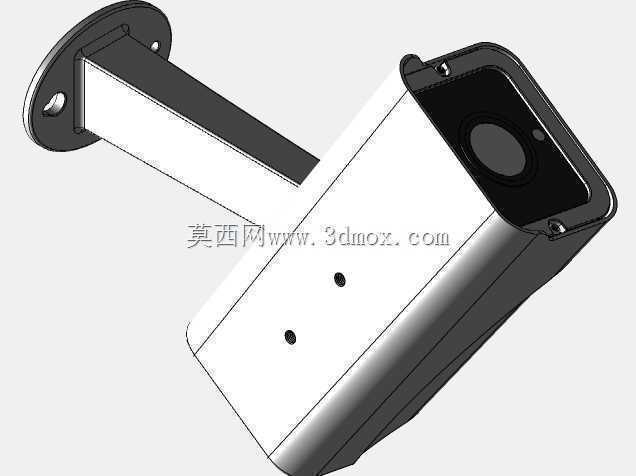

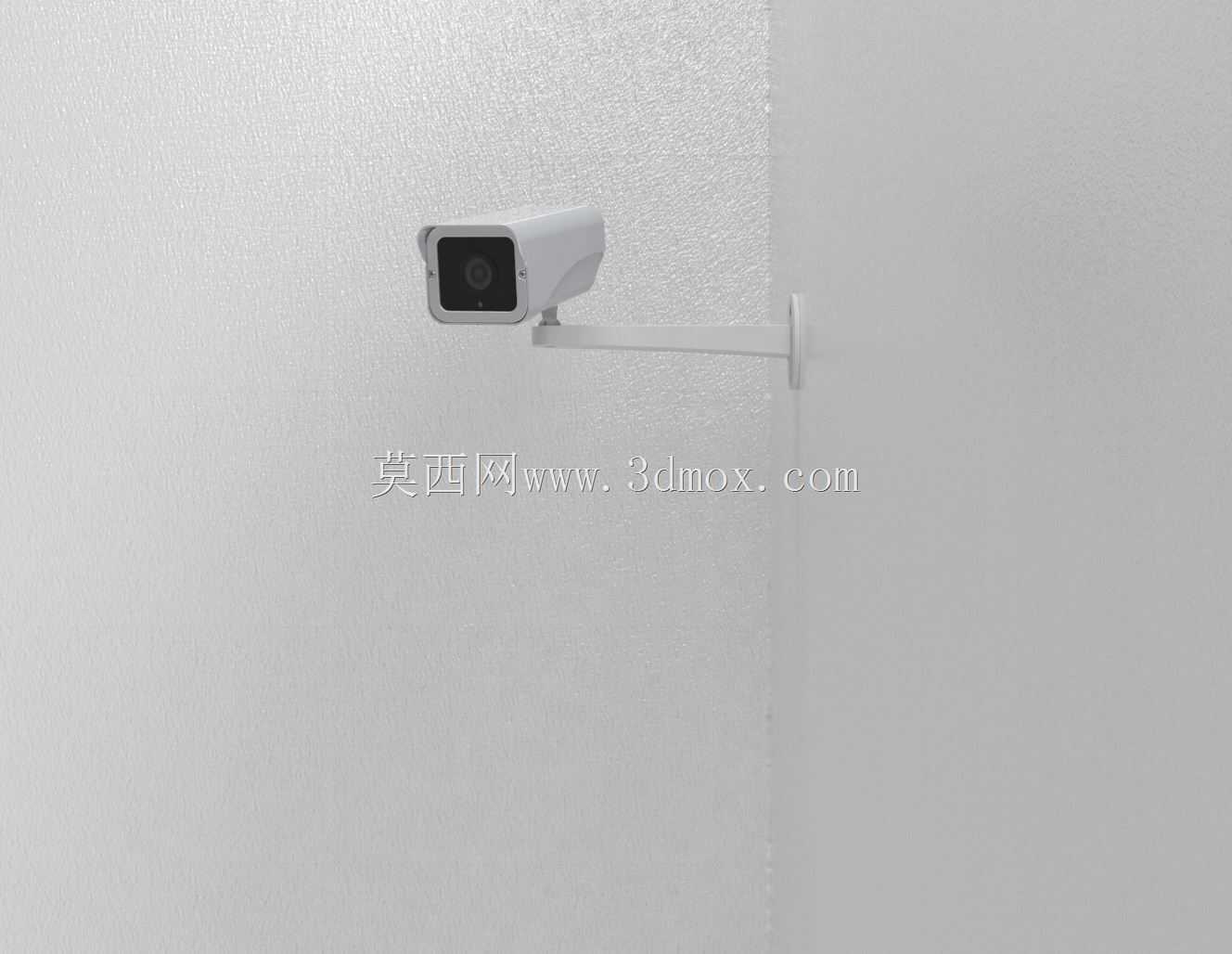

　　配套的壁挂安装支架采用L型折弯结构，支架与墙体连接的底座部分预留了四个膨胀螺栓安装孔，可适配常规混凝土墙面、实心砖墙的固定安装需求，安装时需保证底座贴合墙面的平面度误差不超过2mm，避免长期受力导致支架变形偏移。支架与摄像头主体的连接端设置了万向调节关节，可支持水平方向360度旋转、垂直方向正负75度俯仰调整，调试时可根据实际监控范围需求灵活调整镜头朝向，调整到位后通过侧边的锁紧螺栓完成角度固定，避免设备受风、震动出现角度偏移。

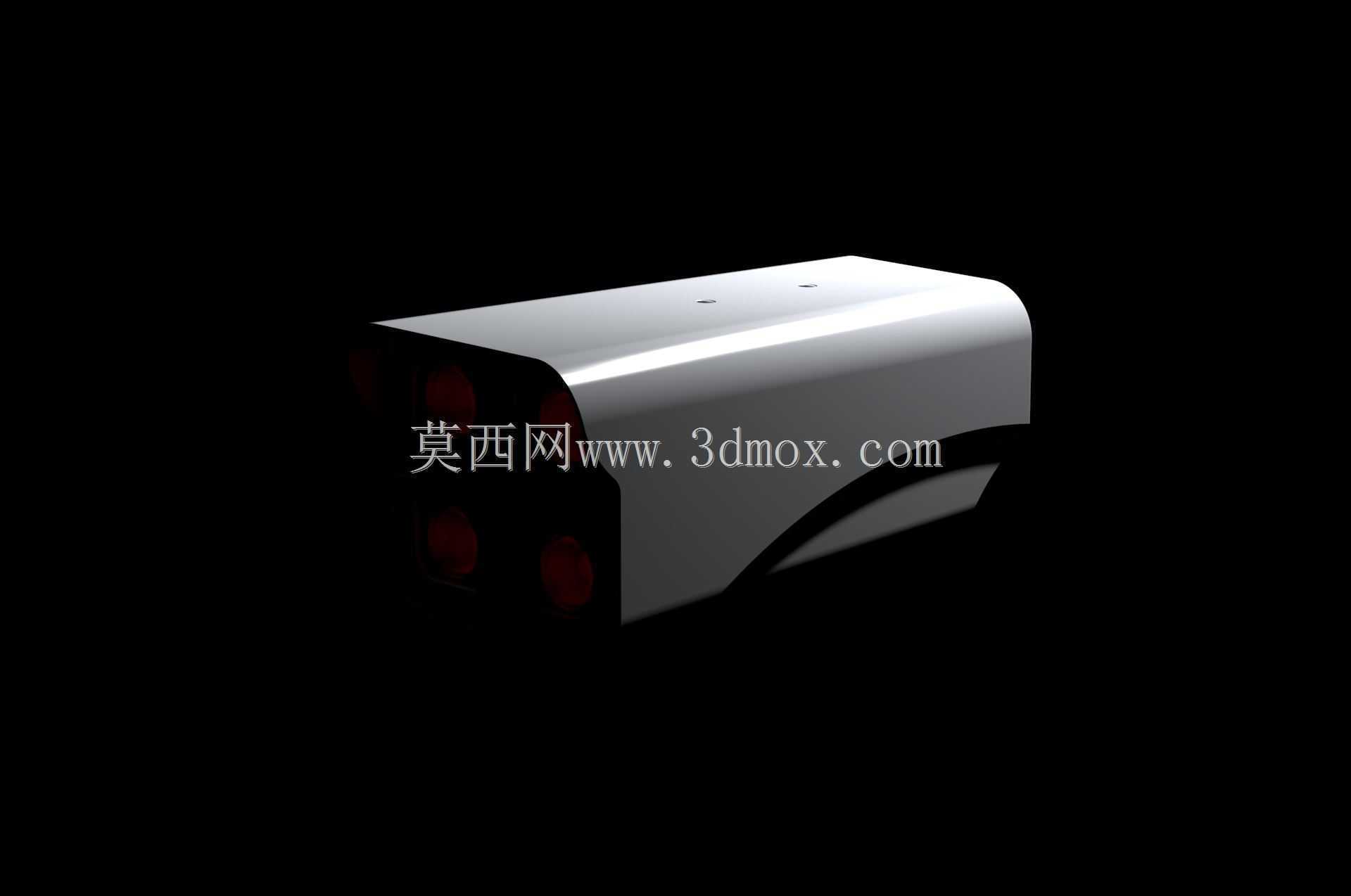

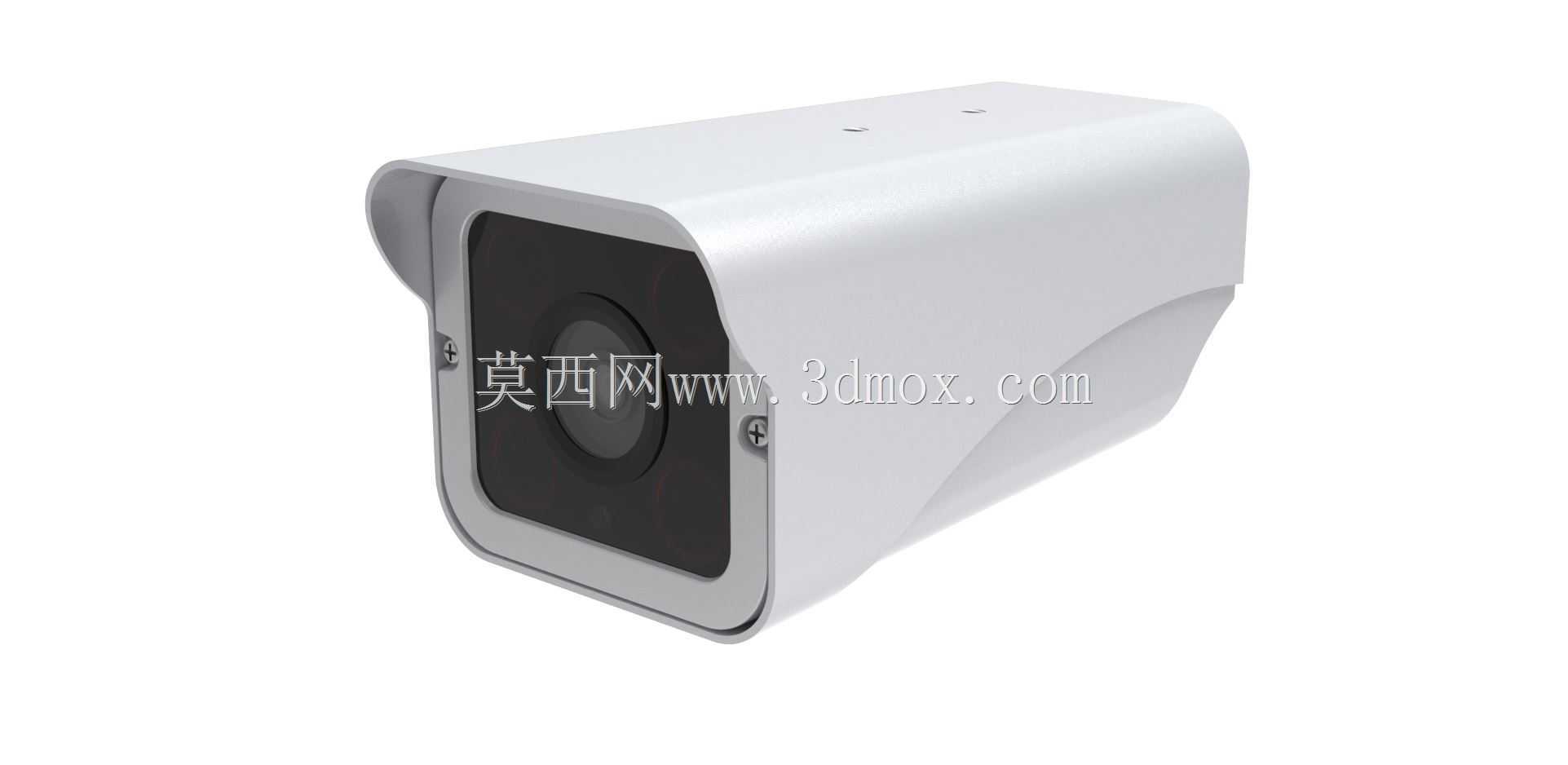

　　外形尺寸方面，摄像头主体采用长方体圆角过渡设计，整体长度控制在160mm左右，截面尺寸为70mm*70mm，不会因体积过大对安装点位的建筑外观造成突兀影响，同时内部预留了足够的空间容纳镜头模组、红外补光板、主控电路板等元器件。支架的水平伸出长度为120mm，可让摄像头主体与墙面保持足够距离，避免墙面凸起结构遮挡镜头视场，同时支架壁厚设置为2.5mm，采用铝合金压铸成型的工艺方案，兼顾结构强度与轻量化需求，可承受12级风力下的载荷不出现断裂变形。

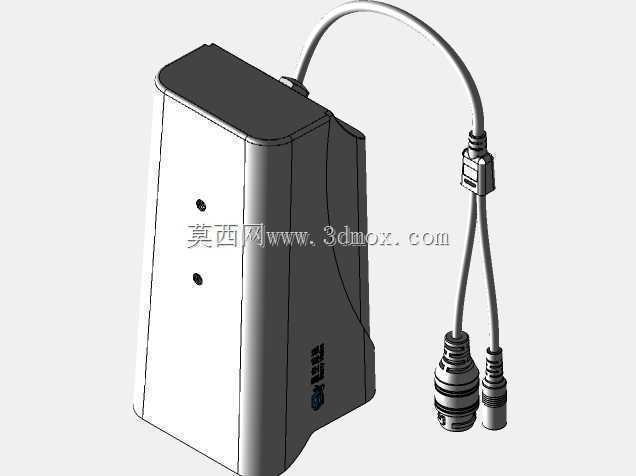

　　设计过程中还充分考虑了后期维护的便利性，摄像头主体与支架的连接采用快拆式卡扣结构配合防脱螺丝，无需完全拆卸支架即可完成设备的检修、更换，降低后期运维的操作难度。壳体表面做了磨砂喷塑处理，可减少户外强光下的反光干扰，同时提升壳体的抗紫外线老化能力，延长户外使用寿命。镜头前端的透明护罩采用钢化玻璃材质，表面做了防眩光镀膜处理，可在夜间补光时减少光晕反射，提升夜间成像的清晰度。设备的走线孔设置在支架与墙体连接的底座中心位置，安装时线缆可通过墙体预埋的穿线管直接接入设备内部，避免线缆外露被外力破坏，同时提升整体安装的整洁度。
