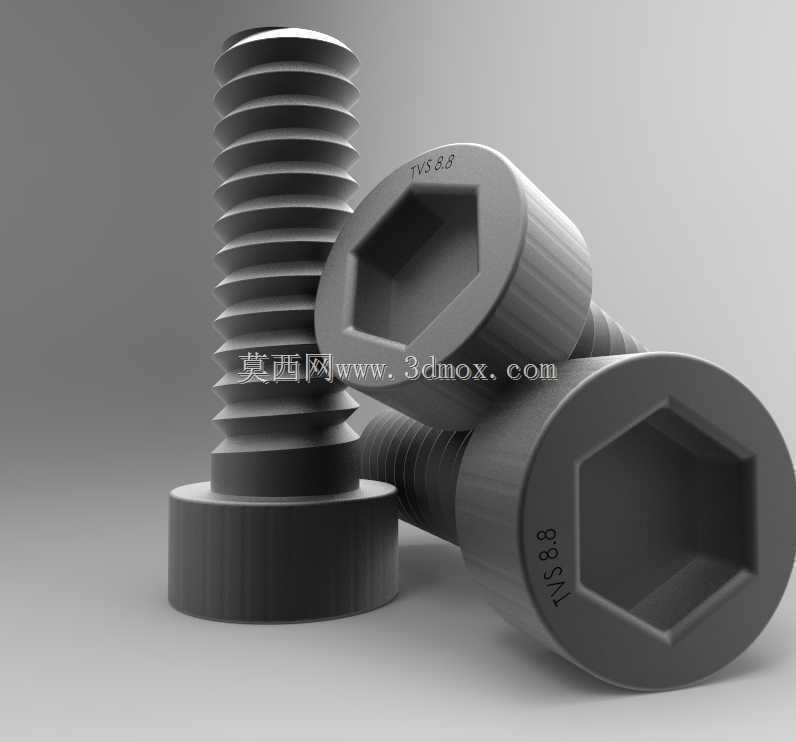

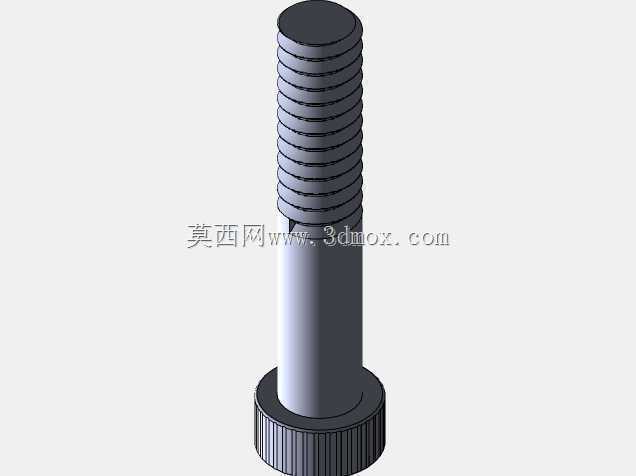

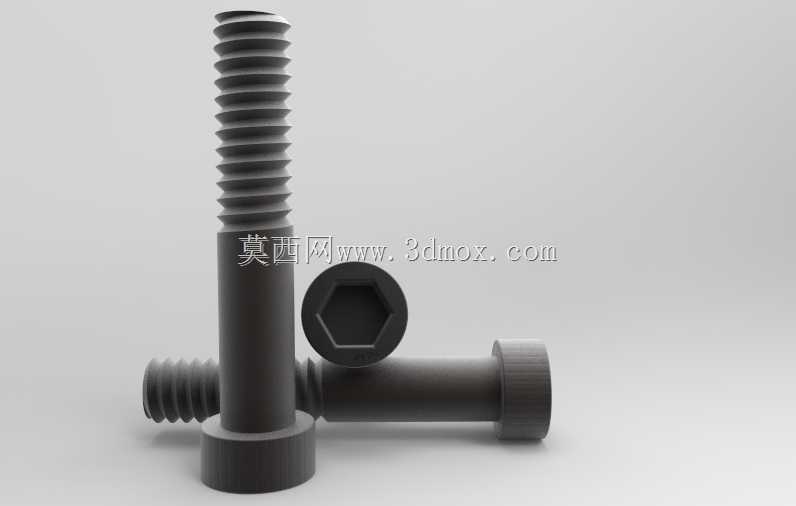

M8规格内六角圆柱头紧固螺栓结构

　　在各类机械装配场景中，这类内六角圆柱头螺栓是应用频次极高的紧固连接件，小到自动化设备的模组拼接、工装夹具的块体锁紧，大到机床护板安装、输送线机架组装，都能见到它的身影。不同于外六角螺栓需要预留足够的扳手操作空间，内六角结构可以通过六角匙深入沉孔完成锁紧操作，在安装面空间局促、螺栓头需要沉入装配平面以下的工况下，这类结构的优势格外明显，不会因为螺栓头突出安装面干涉周边运动部件，也能让装配后的外观面更平整。

　　从结构设计逻辑来看，这款螺栓采用圆柱头搭配内六角驱动槽的设计，杆部的螺纹段长度经过匹配设定，光杆段与螺纹段的过渡位置做了平滑处理，避免应力集中在截面突变处，在承受交变拉压载荷、横向剪切力的时候，能有效降低断裂风险。螺纹部分采用标准公制粗牙牙型，牙距适配常规M8规格的通用螺纹孔，不需要定制配套丝锥，现场装配时的工具适配性很强，普通公制内六角扳手就能完成拆装，维护替换的成本极低。

　　尺寸边界上，这款螺栓公称直径8mm，螺杆有效长度50.8mm，圆柱头的外径、头部高度都符合通用内六角螺栓的尺寸规范，安装时需要预先在被连接件上加工适配的沉头孔，沉孔深度要略大于螺栓头部高度，保证锁紧后头部完全没入安装面以下，不会突出。设计选型时需要注意，被连接件的总叠厚不能超过螺杆光杆段加有效啮合螺纹段的长度，要保证螺纹旋入基体的深度达到公称直径的1.2到1.5倍，才能获得足够的锁紧力，避免螺纹滑牙或者连接松动。

　　实际应用中，这类螺栓常搭配平垫、弹垫使用，在有振动的工况下，弹垫可以提供持续的张紧力，抵消振动带来的螺纹间隙松弛，平垫则可以增大螺栓头部与被连接件的接触面积，避免锁紧时压伤较软材质的工件表面，比如铝合金机架、亚克力护板这类材质的装配场景，加平垫能有效分散接触面的压应力。建模过程中，螺纹部分如果是用于装配干涉检查，可以采用简化的装饰螺纹线降低模型负载，如果是用于加工出图，则需要精准绘制牙型轮廓，标注清楚螺纹公差、头部内六角的对边尺寸与深度，保证加工出来的成品能和标准扳手适配。
