V型十二缸发动机核心组件拆解结构

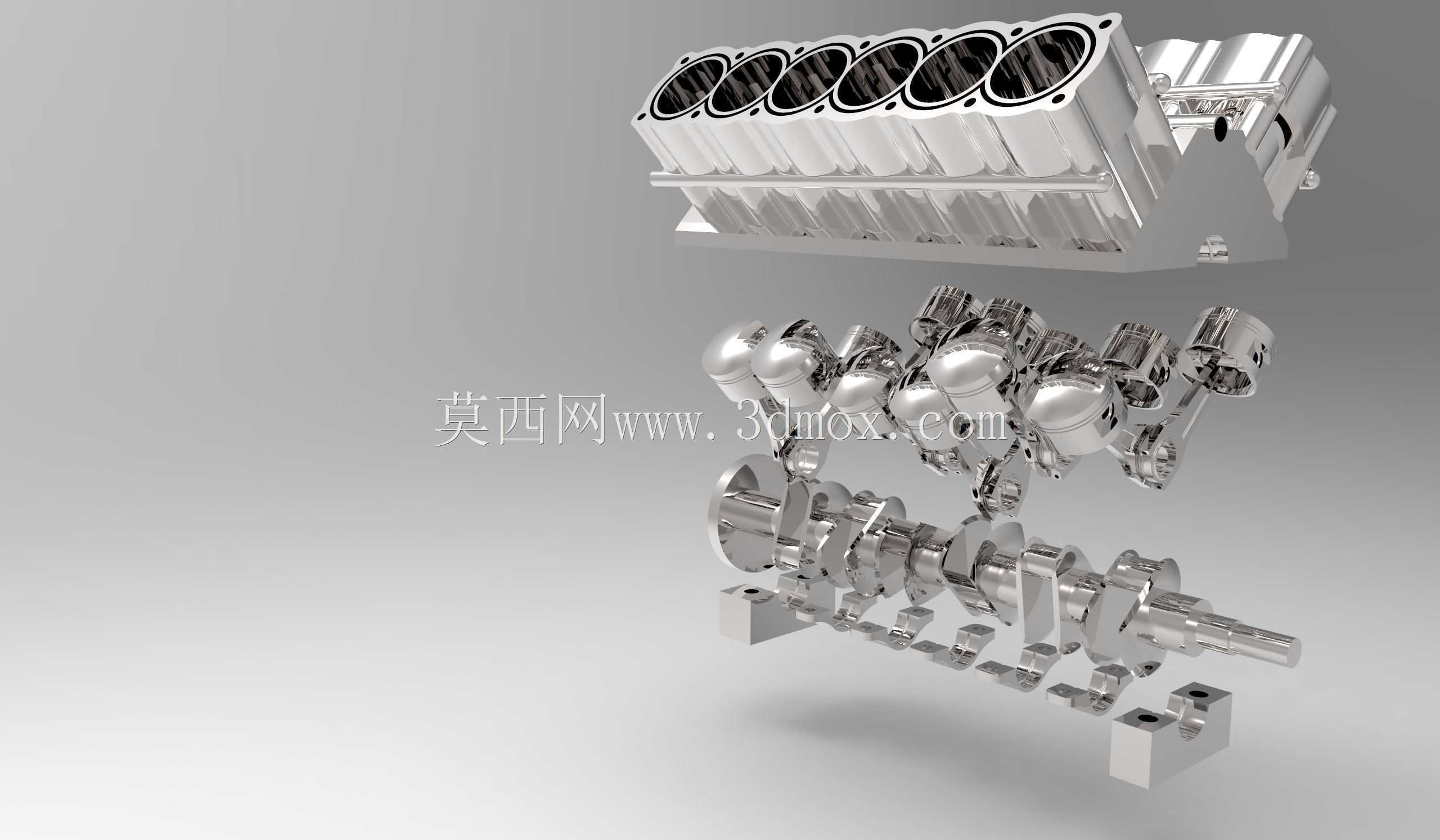

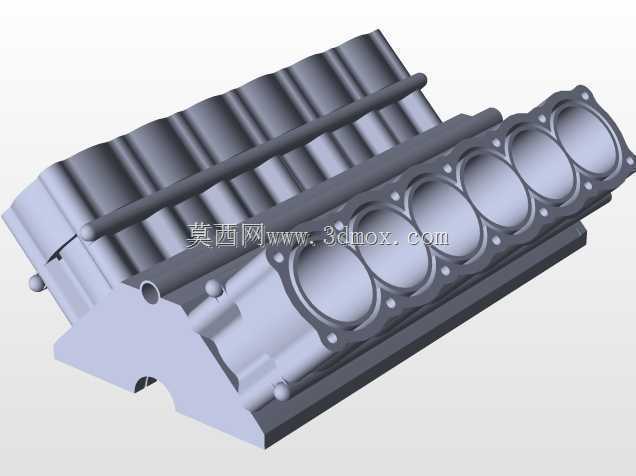

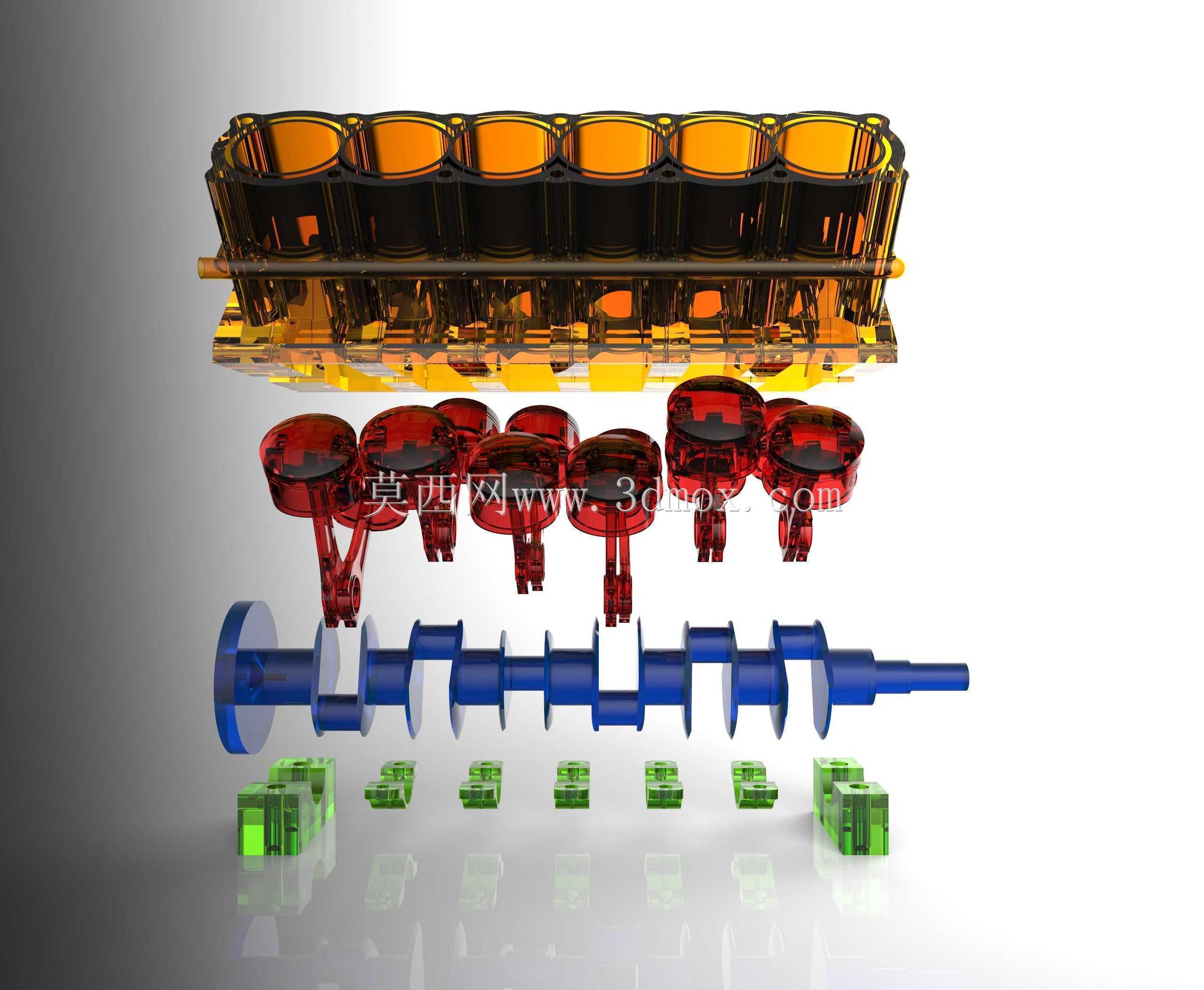

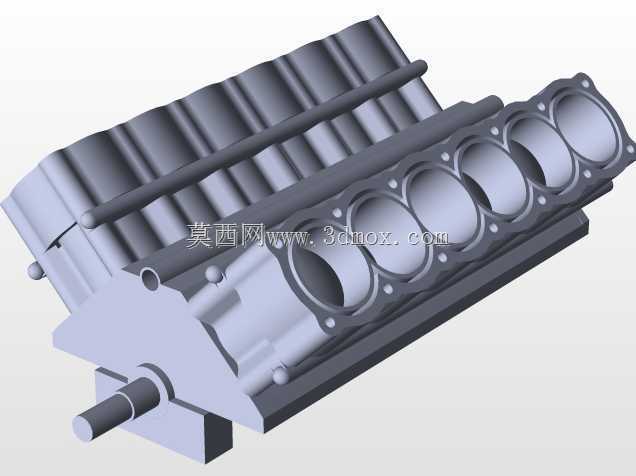

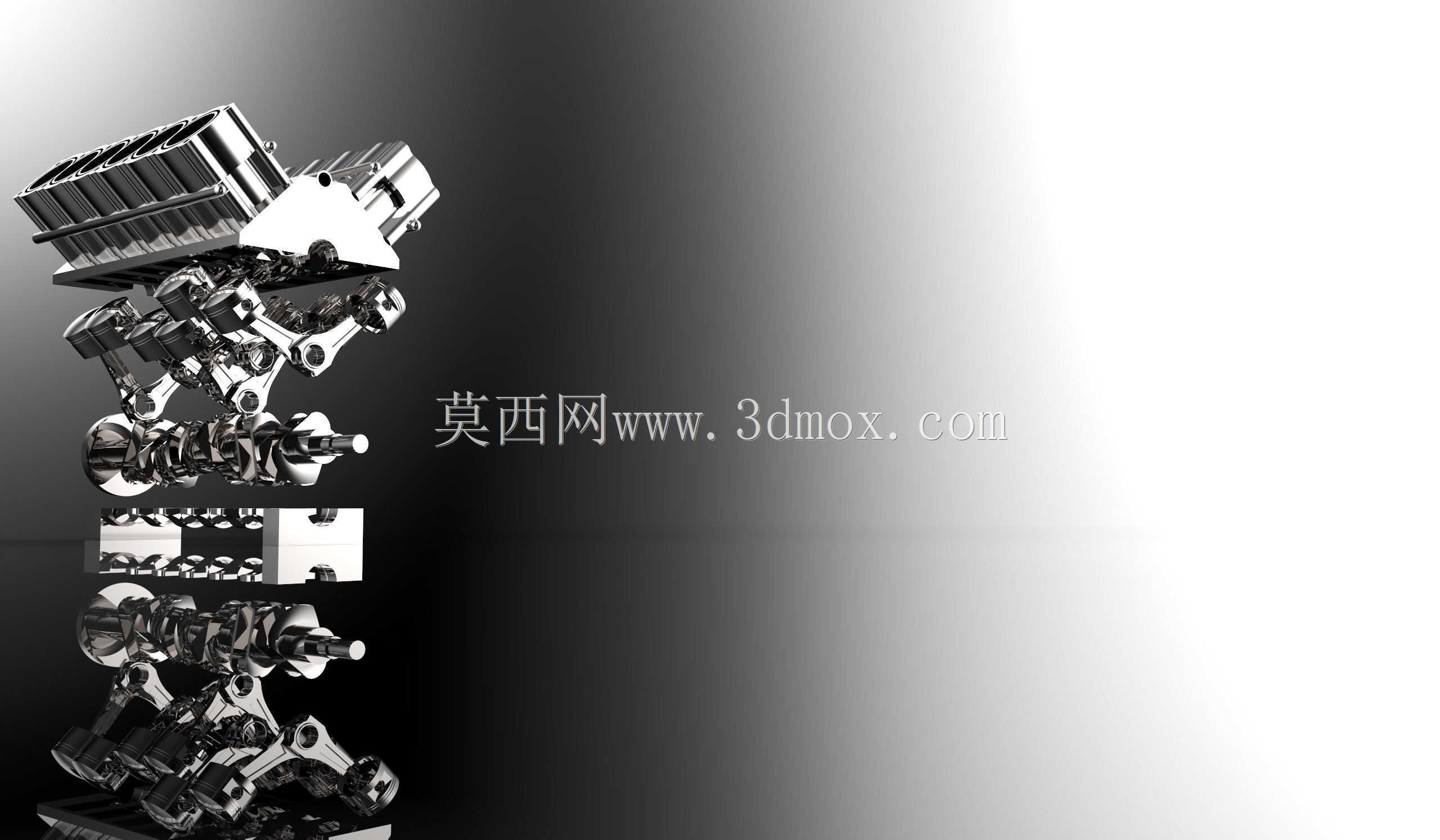

　　这套V型十二缸动力单元的结构模型，完整还原了大排量内燃机核心做功组件的装配逻辑，在高性能乘用车辆、大型船舶辅机、固定式工业发电机组的动力选型场景中，这类V型夹角布置的动力结构始终是高功率密度需求下的主流方案。从结构设计逻辑来看，V12布局将十二个气缸分为两列呈特定夹角排布，相比直列六缸或V8结构，能在更紧凑的轴向尺寸内实现更大的总排量，同时做功冲程的重叠度更高，动力输出的平顺性具备天然优势，曲轴每旋转60度即可完成一次点火做功，大幅降低了运转过程中的扭转振动，减少了额外平衡轴机构的布置需求。模型中清晰拆分了气缸体总成、活塞连杆组、曲轴总成、轴瓦定位组件四个核心模块，其中气缸体采用整体式铝合金压铸结构的设计思路，两列气缸的水套、

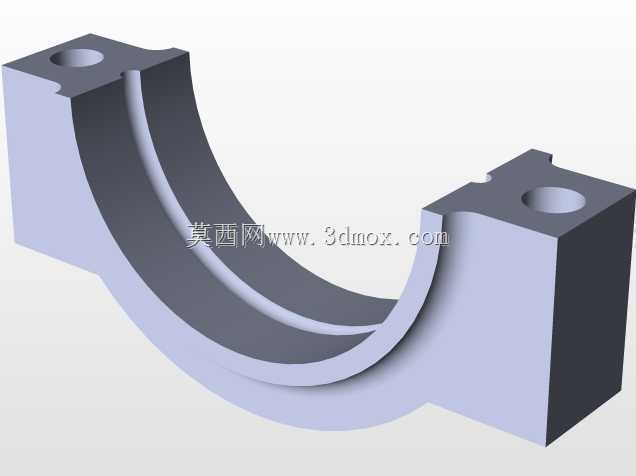

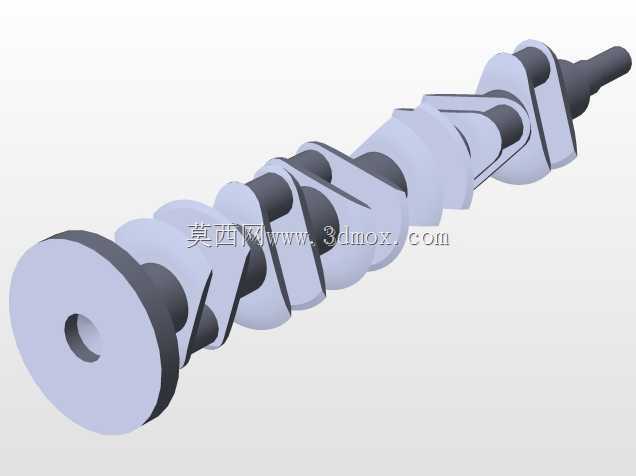

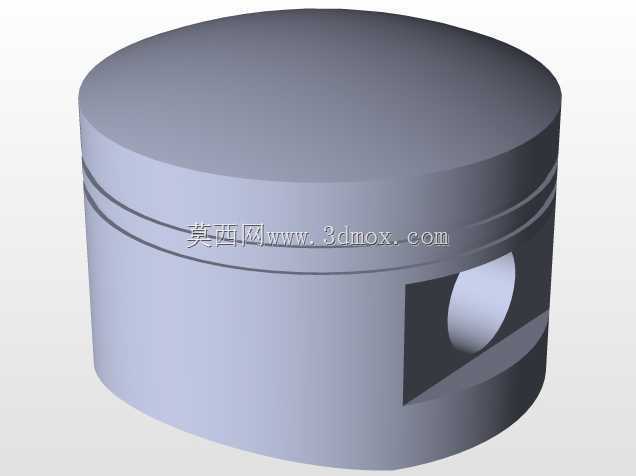

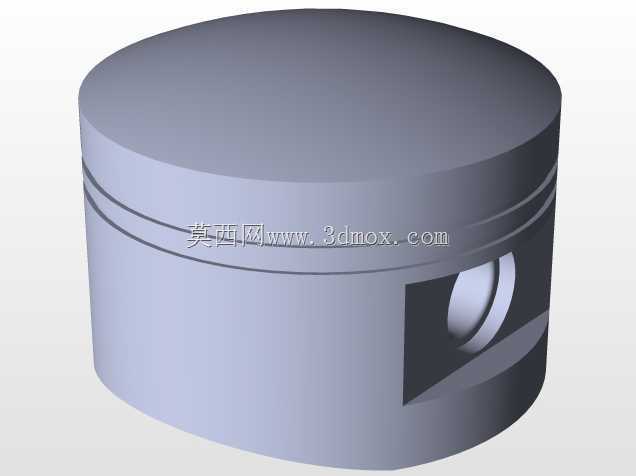

　　主油道采用集成式铸造，减少了分体式密封结构的泄漏风险，气缸内壁的珩磨纹理区域、活塞环槽的定位台阶、主轴承盖的螺栓安装位都做了精准的结构还原，可直接用于装配干涉校验场景。活塞组件采用分体式销座设计，活塞裙部的型线为中凸变椭圆结构，适配高转速工况下的热膨胀变形，连杆采用斜切口剖分的大头结构，配合定位齿实现与曲轴曲柄销的精准装配，避免大扭矩输出下的连接错位。曲轴为全支撑锻钢件，十二个曲柄销按照V型气缸的点火顺序呈对应角度排布，主轴颈与曲柄销的过渡圆角采用沉割滚压强化结构，平衡块与曲轴本体一体化锻造，抵消高速旋转时的往复惯性力。从安装边界来看，整套动力核心的轴向尺寸控制在适配纵置后驱车型机舱布局的范围内，

　　气缸体两侧的安装支脚预留了与悬置软垫连接的螺栓孔位，曲轴前端的带轮安装位、后端的飞轮连接法兰都保留了标准接口尺寸，可直接对接前端轮系、离合器总成的配套模型做整机装配验证。在实际工程应用中，这类拆解结构的三维模型可用于新员工的内燃机结构培训、维修作业的工序模拟、零部件的轻量化改型验证，通过拆分状态的结构展示，能清晰观察到每个组件的运动配合关系，比如活塞上行压缩阶段连杆与气缸壁的间隙变化、曲轴旋转时平衡块的运动轨迹、主轴承座的载荷传递路径，避免设计阶段出现运动干涉、润滑不到位、安装空间不足等常见问题。模型中各组件的配合公差都按照内燃机量产的行业标准做了预留，比如活塞与气缸壁的配缸间隙、连杆大头与曲柄销的配合间隙、轴瓦的过盈量都符合实际装配要求，可直接导出工程图用于零部件的打样验证。
