可调节角度立式工业风扇三维设计

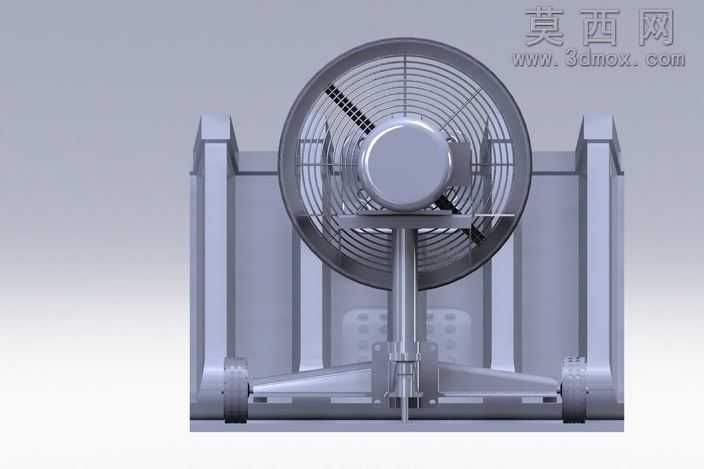

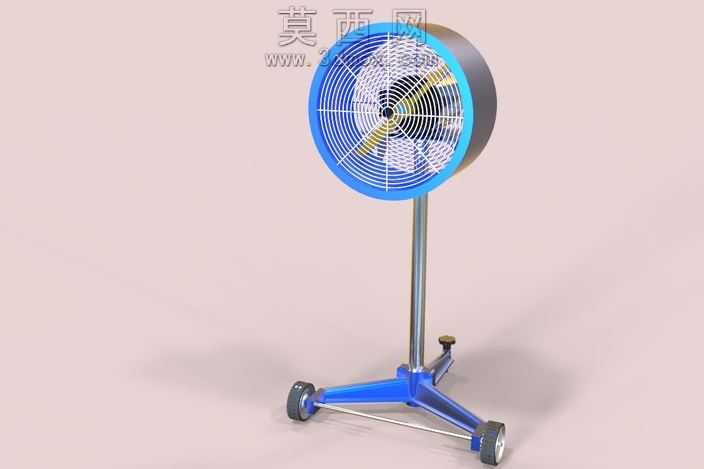

本作品为独立式可调节角度风扇的三维参数化模型，建模阶段以SolidWorks为核心工具完成全参数化结构搭建，首先对风扇的核心功能模块进行拆分设计，依次完成防护网罩、扇叶组件、驱动电机外壳、升降支撑杆、角度调节支架、底部支撑底座六大模块的独立建模，各模块间采用标准配合关系完成装配，预留了可编辑的参数接口，支持后续对扇叶直径、支撑杆高度、支架调节角度等核心尺寸进行快速调整。扇叶部分采用曲面建模方式完成，通过对翼型截面的放样、阵列操作还原真实扇叶的曲面弧度，保证模型还原度的同时兼顾后续流体仿真的结构合理性；防护网罩采用径向辐条加环形加强筋的结构设计，通过圆周阵列命令快速生成均匀排布的网丝结构，还原真实防护网的通透质感与防护强度。角度调节支架部分设计了双侧对称的支撑臂结构，在支架与电机外壳的连接位置预留了旋转轴配合结构，可实现风扇头部上下俯仰角度的调节，底部支撑底座采用加宽的卧式结构，搭配底部防滑脚垫的细节设计，保证整机放置的稳定性，支撑杆部分设计了可伸缩的套管结构，还原真实风扇的高度调节功能。材质渲染阶段针对不同部件赋予对应材质属性，金属支架、支撑杆部分赋予哑光银灰色金属材质，模拟冷轧钢喷塑的表面质感，电机外壳赋予细腻的磨砂塑料材质，扇叶部分赋予半透明硬质塑料材质，防护网罩赋予亮面金属丝材质，底座部分赋予深灰色防滑橡胶与硬质塑料结合的材质，通过环境光、漫反射参数的调整，还原真实工业产品的光影质感，整体模型结构完整，装配关系清晰，无多余冗余特征，各部件间无干涉问题，可直接用于产品结构展示、装配教学、功能演示等场景，也可作为同类风扇产品结构优化设计的参考基础模型。
