电脑散热轴流风扇三维结构设计

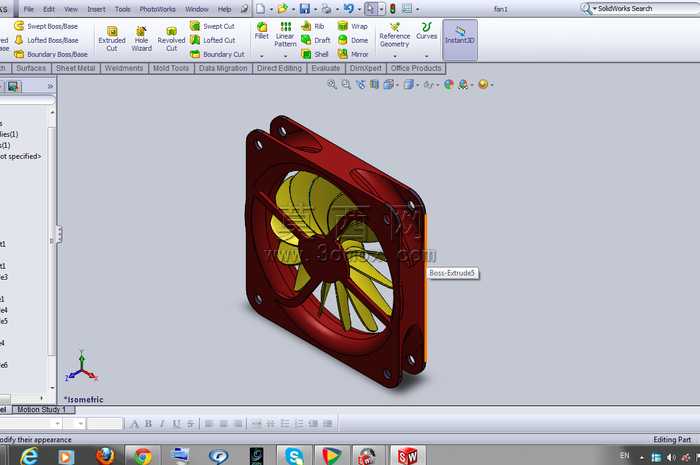

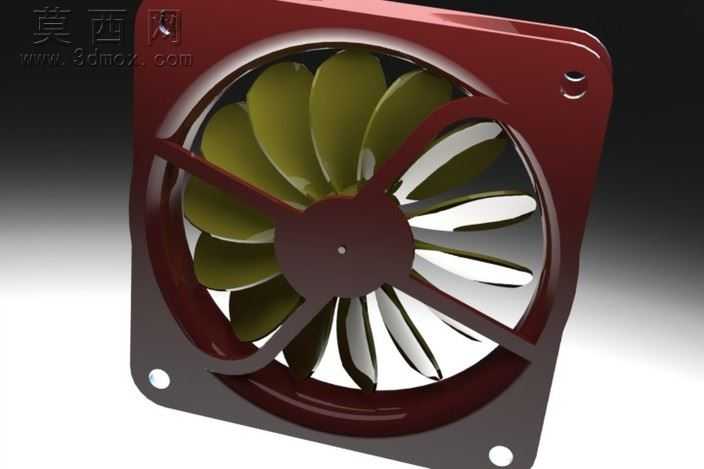

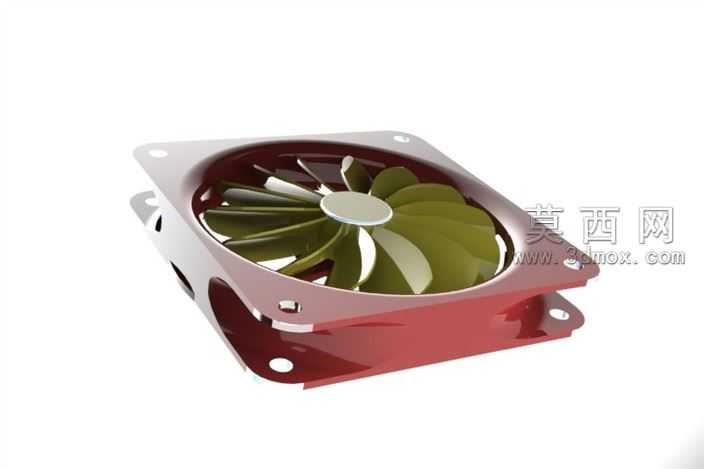

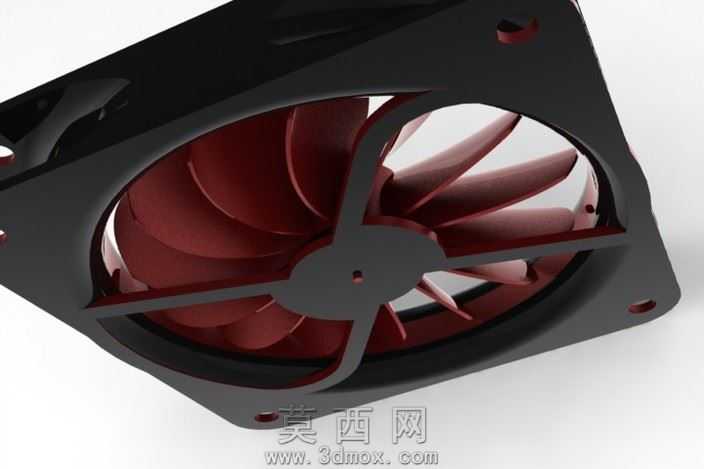

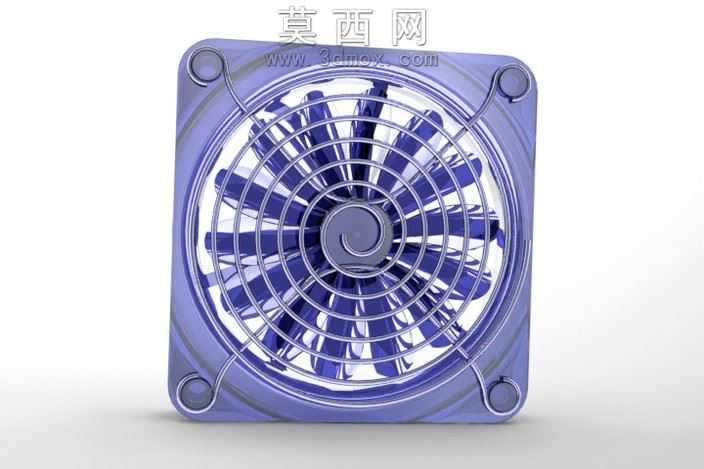

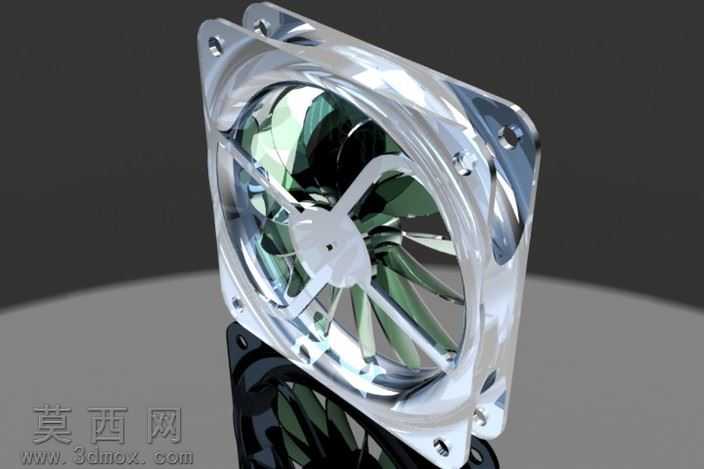

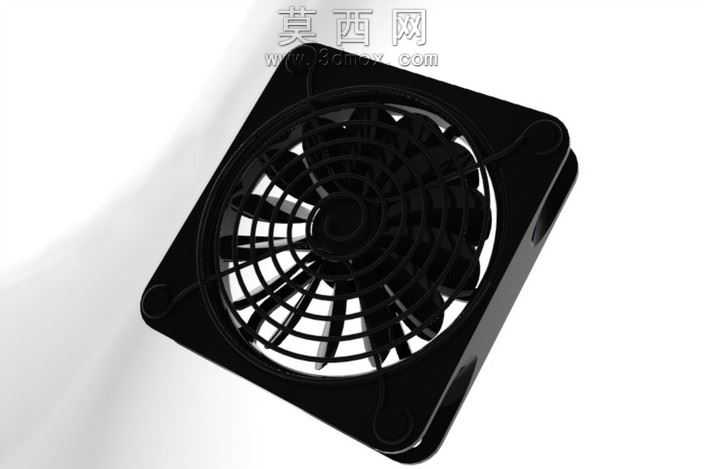

本作品为电脑CPU散热用轴流风扇的三维参数化建模成果，建模过程依托主流三维设计软件完成，整体采用自底向上的装配建模思路，将风扇拆解为外框、扇叶、轮毂三个核心独立零部件分别建模后完成装配约束，保证各部件配合精度符合实际产品的装配公差要求。外框部分采用带安装孔的方形圆角结构设计，建模时通过草图绘制外轮廓与安装孔定位尺寸，使用拉伸凸台命令生成基础实体，再对边角做圆角过渡处理，既还原了实物的安装固定结构，也通过圆角特征避免应力集中的设计缺陷，外框侧边预留的走线槽结构也通过切除拉伸命令精准还原，符合实际风扇的布线需求。扇叶部分采用前倾式弧形翼型截面设计，建模时先绘制单个扇叶的翼型截面草图，通过曲面放样命令生成单个扇叶的曲面实体，再对曲面做加厚处理生成实体扇叶，之后通过圆周阵列命令，以轮毂中心轴为阵列基准，均匀阵列生成全部扇叶，保证每个扇叶的角度、尺寸完全一致，还原了轴流风扇动平衡所需的结构对称性。轮毂部分采用中心圆柱凸台结构，与扇叶内侧做一体化合并处理，建模时通过旋转凸台命令生成轮毂基础实体，再与阵列后的扇叶做布尔合并，保证轮毂与扇叶的连接强度符合结构要求。材质渲染阶段，外框部分赋予哑光深红色硬质塑料材质，调整材质的粗糙度、反光度参数还原ABS塑料的质感，扇叶部分赋予半透明浅黄色工程塑料材质，添加轻微的透光属性还原PC材质扇叶的视觉效果，轮毂部分赋予与外框一致的深红色塑料材质，整体渲染效果贴近市售量产散热风扇的真实外观。结构设计上充分考虑风冷散热的气流导向需求，扇叶的倾斜角度、翼型曲率都经过参数化调整，保证建模完成后可直接导入仿真软件做气流场、动平衡仿真验证，整体模型无破面、无重叠实体，装配约束完整，可直接用于结构验证、产品演示或3D打印原型制作。
