SMC型MGPM系列薄型带导杆气缸三维设计

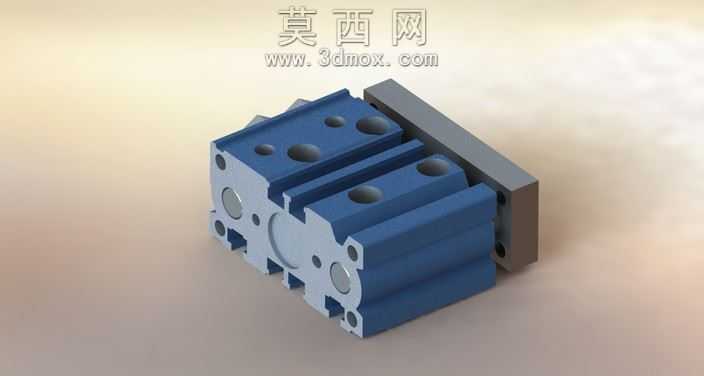

本模型为SMC型MGPM系列薄型带导杆气缸的三维数字化设计成果，建模阶段基于该系列气缸12毫米缸径、10毫米行程的标准参数展开，首先通过草图绘制完成缸体主体的截面轮廓，利用拉伸特征生成缸筒的基础实体，同步完成缸体两侧导杆安装孔、端盖定位孔、气路接口孔的特征切除，保证各孔位的同轴度与位置公差符合气动元件的装配要求。建模过程中对导杆部分做了精细化处理，导杆与活塞的连接结构、导套的内嵌限位结构都通过装配约束完成配合，还原了真实气缸的滑动配合关系，避免出现结构干涉问题。材质渲染阶段，针对气缸不同部件做了区分设置：缸筒主体采用阳极氧化蓝色铝合金材质，调整材质的粗糙度与金属度参数，还原工业铝型材表面哑光氧化的质感；端盖部分采用压铸铝合金材质，表面做轻微磨砂质感处理；导杆部分采用抛光不锈钢材质，添加微弱的环境反射效果，凸显金属表面的光洁度；密封件位置采用黑色丁腈橡胶材质，调整材质的漫反射参数，还原橡胶件的哑光弹性质感。结构设计上完整还原了该系列气缸的核心特点，薄型化的缸体设计适配紧凑安装空间，内置的双导杆结构可承担一定的横向负载，避免活塞转动，保证输出动作的直线精度，缸体表面的安装孔位完全符合标准安装尺寸，可直接用于自动化设备的布局装配验证。设计过程中严格遵循气动元件的行业标准，各部件的尺寸比例、装配间隙都参考实物参数设置，既保证模型的外观还原度，也可用于气动回路的动作模拟、设备布局的干涉检查，为自动化设备的前期设计提供可靠的三维模型支撑。
