球面滚子推力轴承29326结构设计

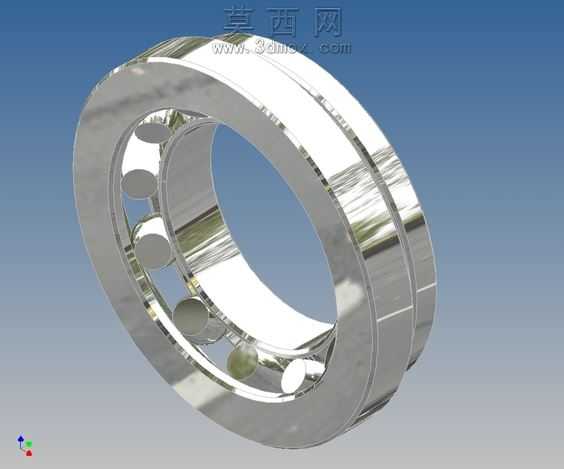

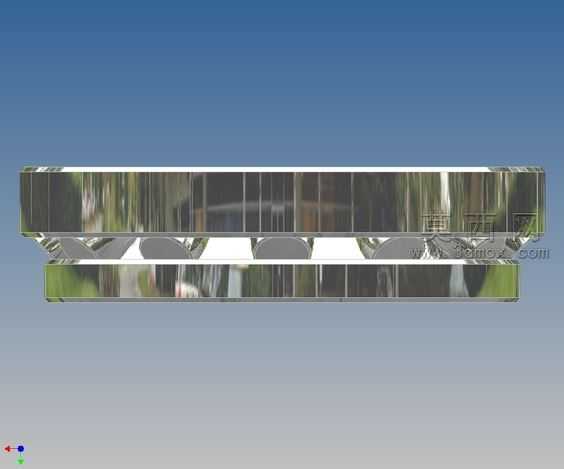

本模型为球面滚子推力轴承29326的三维参数化建模成果，建模过程严格遵循该型号轴承的国标尺寸规范，先通过草图绘制完成轴承座圈、轴圈的内外径轮廓、滚道球面曲率参数的精准定义，再利用旋转特征生成两个圈体的基础实体，对滚道接触面做了0.8μm的表面粗糙度参数设置，还原真实加工后的表面精度。滚动体部分采用非对称球面滚子设计，先绘制单个滚子的回转轮廓，通过旋转生成实体后，按照保持架的等分孔位做圆周阵列，阵列数量与实际产品的滚子排布完全一致，保证载荷分布的均匀性。保持架采用实体笼式结构，通过拉伸、切除特征完成兜孔的加工，兜孔与滚子之间预留了合理的装配间隙，还原真实工况下滚子的转动自由度。材质配置上，套圈与滚子均设置为高碳铬轴承钢材质，添加了金属抛光的反射属性，渲染时采用环境HDR贴图模拟工业车间的光照环境，金属表面的高光、反射效果自然真实，清晰展现轴承的金属质感与精密加工特性。结构设计上充分考虑该类轴承的承载特性，球面滚道的调心功能通过滚道曲率中心与轴承轴线的偏移设计实现，可承受轴向重载荷与一定的径向复合载荷，建模过程中对各部件的装配配合做了干涉检查，确保座圈、轴圈、滚子、保持架之间无装配干涉，转动副的约束设置符合实际轴承的运转逻辑，可直接用于后续的装配仿真、有限元载荷分析等工程场景。整体建模流程兼顾了尺寸精度与结构还原度，既完整呈现了球面滚子推力轴承的内部构造，也通过材质与渲染设置直观展现了工业零部件的精密质感，可作为机械设计教学、设备装配选型、传动系统仿真的参考模型使用。
