扭曲锻造工艺配套执行机构结构设计

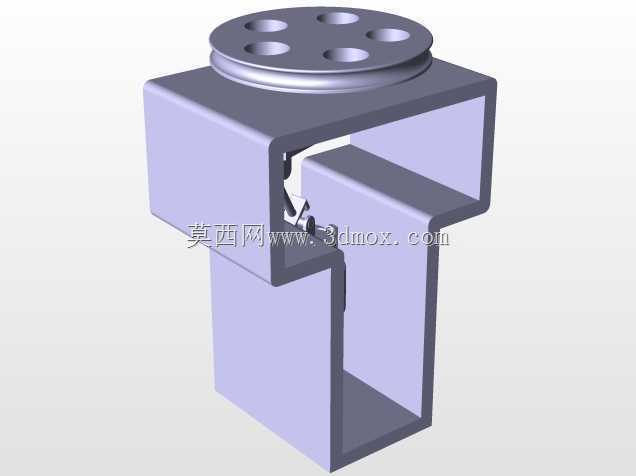

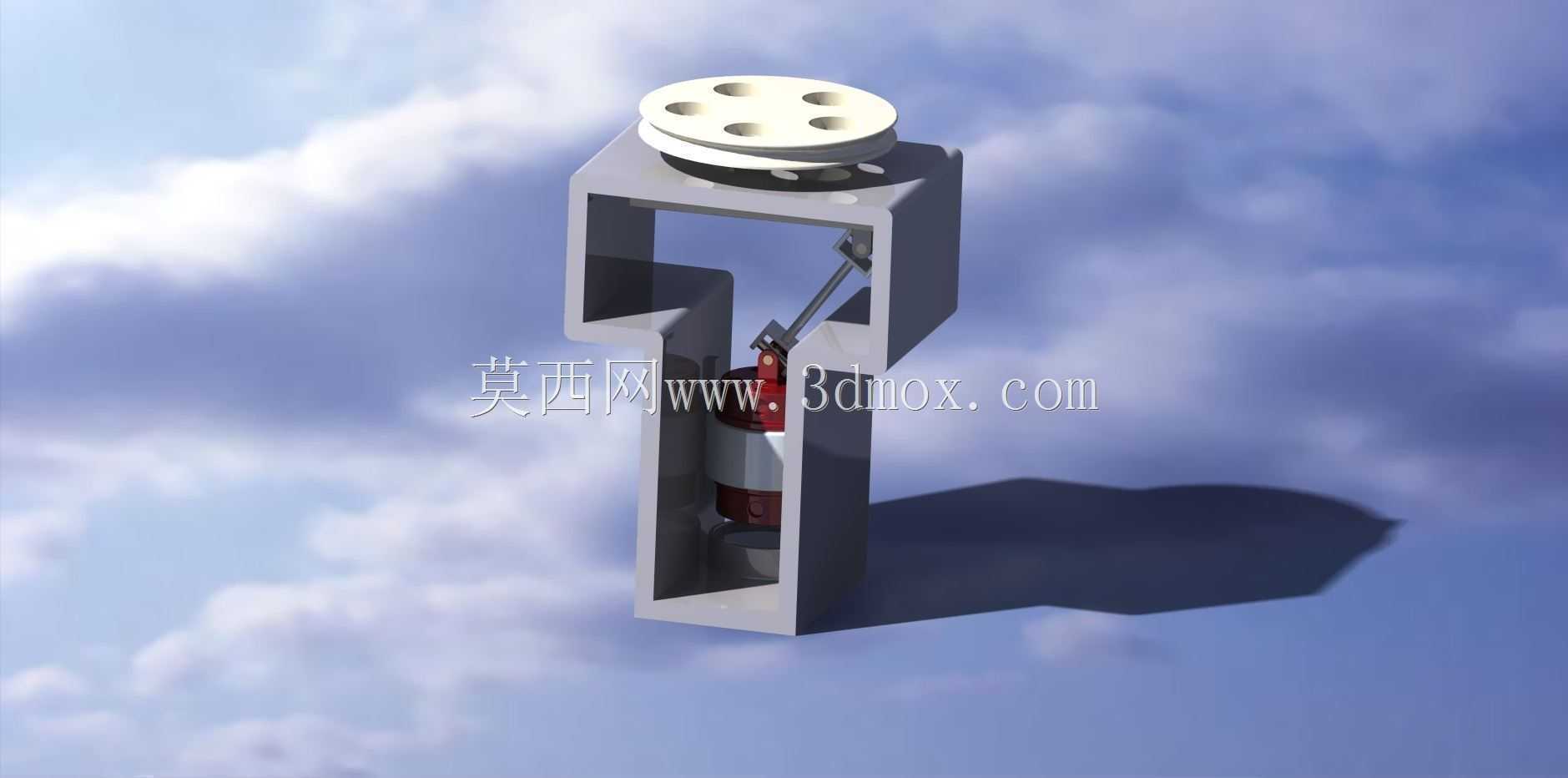

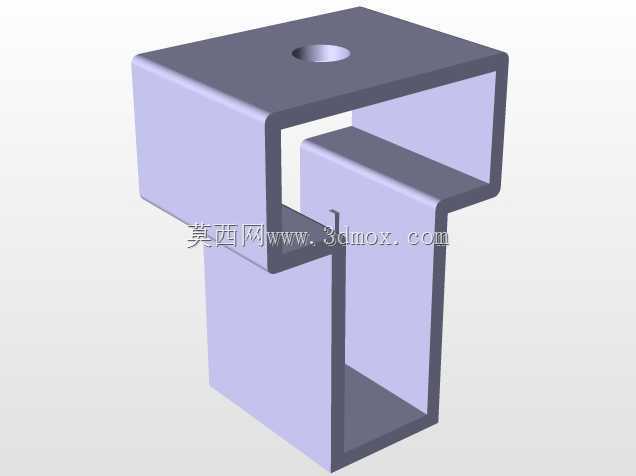

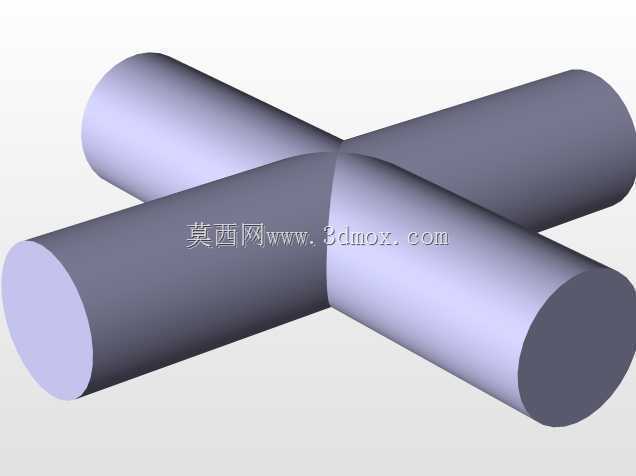

　　这套结构主要面向小型异形锻件的扭曲成型工序场景，在五金工具、异形连接件、特种紧固件的小批量锻造生产线上适配性较强，可直接安装在现有模锻工位的侧边机架上，不需要对原有锻压设备的基座做大规模改造。从结构布局来看，整体采用立式框型承载主体，框体的内腔预留了足够的工件装夹空间，顶部设置带定位孔的法兰式安装座，可直接对接现有锻压设备的滑块输出端，也可独立配套小型液压转角缸作为动力输入，安装边界的长宽尺寸控制在180mm×120mm区间，整体高度不做固定限制，可根据加工锻件的长度调整底部支撑垫块的厚度，适配长度在50mm到200mm之间的棒料类扭曲锻件加工。设计过程中优先考虑了锻造工况下的抗冲击需求，框体主体采用一体化铣削成型的结构，

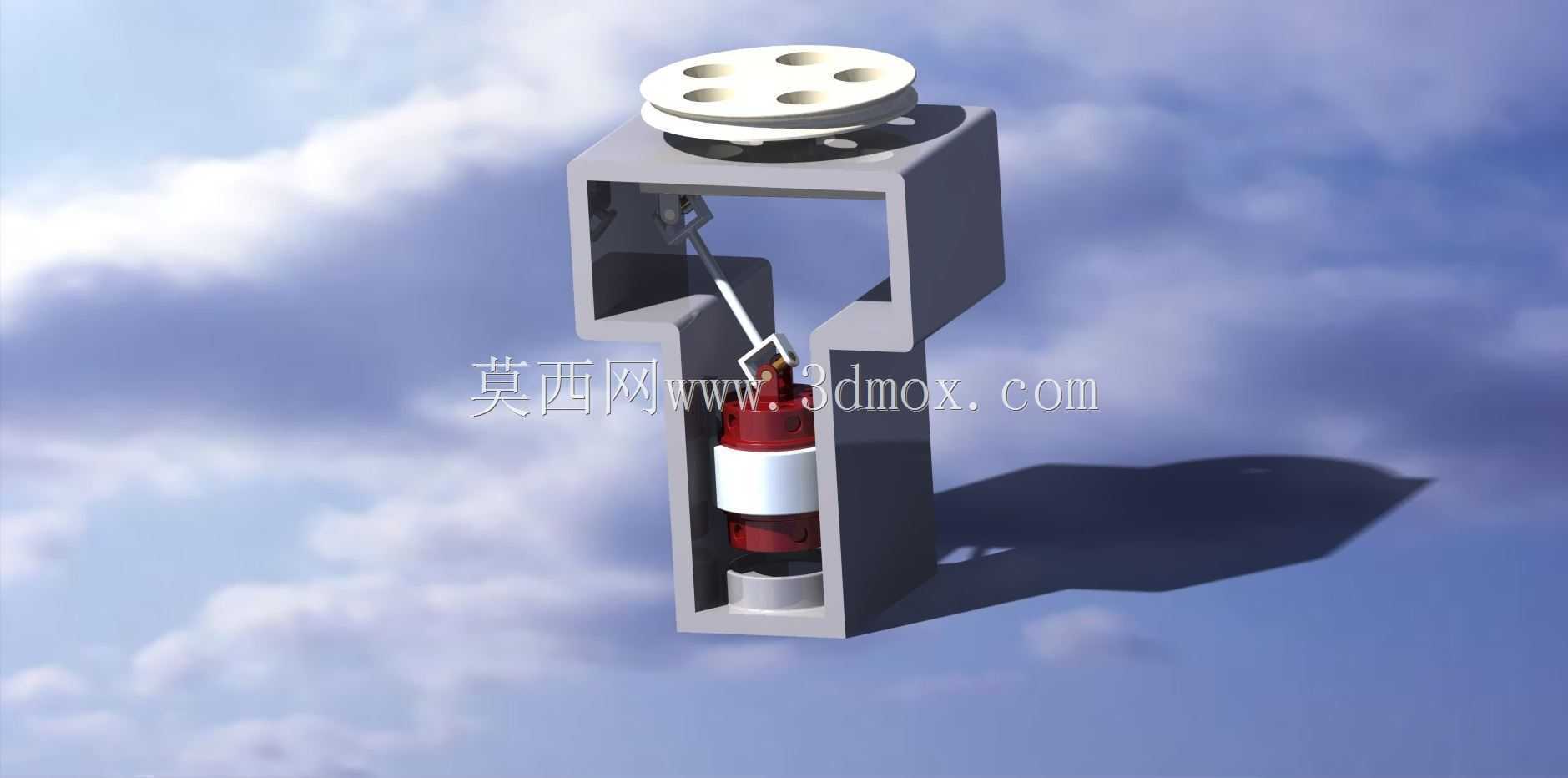

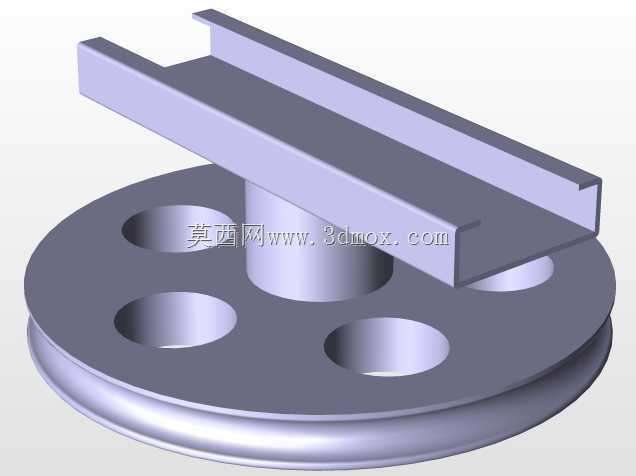

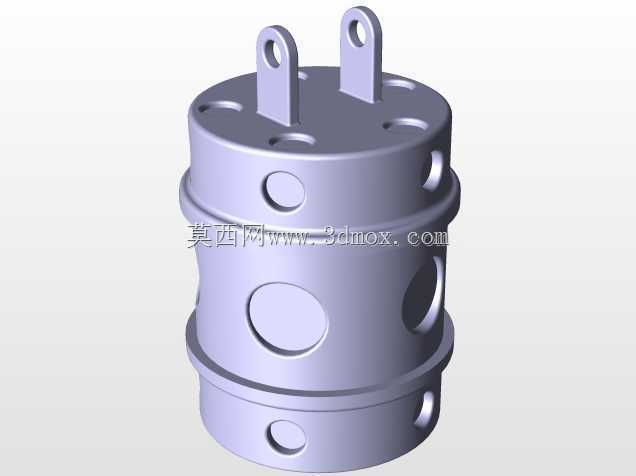

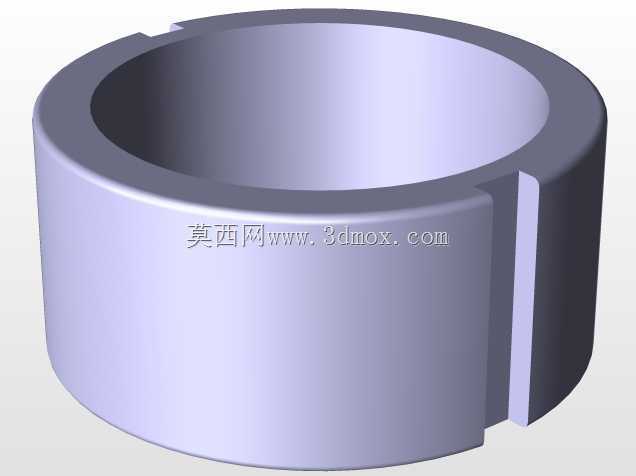

　　避免拼接焊缝在反复冲击载荷下出现开裂问题，内部的传动连杆做了偏置布局，避开高温锻件的直接热辐射区域，减少热变形对传动精度的影响。顶部的多孔端盖除了承担动力输入的连接功能外，还预留了润滑脂加注通道，可在设备日常维护时直接向内部传动副加注高温润滑脂，不需要拆解整体结构。底部的工件装夹位采用快换式夹套设计，更换不同规格的夹套即可适配不同截面尺寸的棒料装夹，夹套的锁紧方向与扭曲受力方向垂直，避免锻打过程中工件出现松脱移位。实际使用时，待加工的加热棒料从框体侧面的开口送入装夹位，锁紧后顶部动力端输出设定角度的旋转扭矩，通过内部连杆传递到下端装夹端，带动工件完成指定角度的扭曲成型，整个动作行程可通过调整顶部动力端的转角参数实现精准控制，

　　不需要额外制作成型模具，对于小批量多规格的扭曲类锻件生产，能大幅减少模具制作的成本与周期。结构的受力点全部做了圆角过渡处理，避免应力集中导致的结构断裂，外表面没有多余的凸起结构，方便锻造车间日常的氧化皮清理，不会出现氧化皮堆积卡滞传动结构的问题。
