十字滑块式奥德姆联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:533482
  • 十字滑块式奥德姆联轴器结构设计
  • 十字滑块式奥德姆联轴器结构设计
  • 十字滑块式奥德姆联轴器结构设计
  • 十字滑块式奥德姆联轴器结构设计

  在各类轻工输送、小型自动化传动、精密测试设备的布局中,经常会遇到两根待连接轴存在径向偏移、无法保证严格共线的安装工况,这类场景下如果直接使用刚性凸缘联轴器,会在轴端产生极大的附加弯矩,轻则加剧轴承磨损、引发传动振动,重则直接造成轴件疲劳断裂,而奥德姆联轴器也就是Oldham联轴器,正是针对这类非共线轴的扭矩传递需求设计的挠性传动部件。

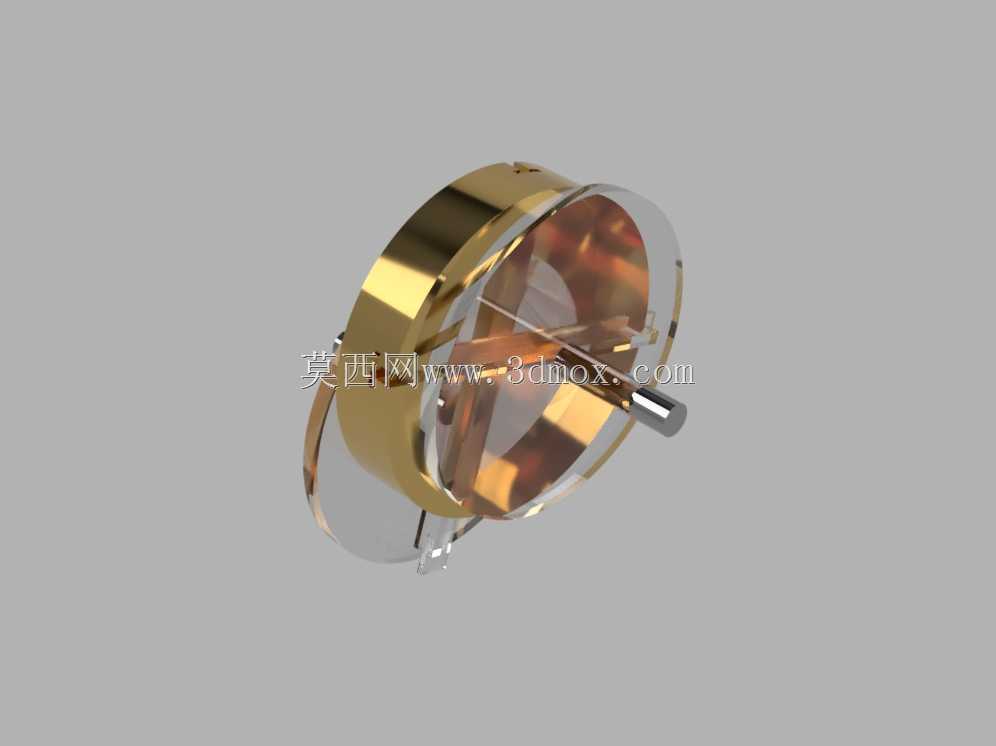

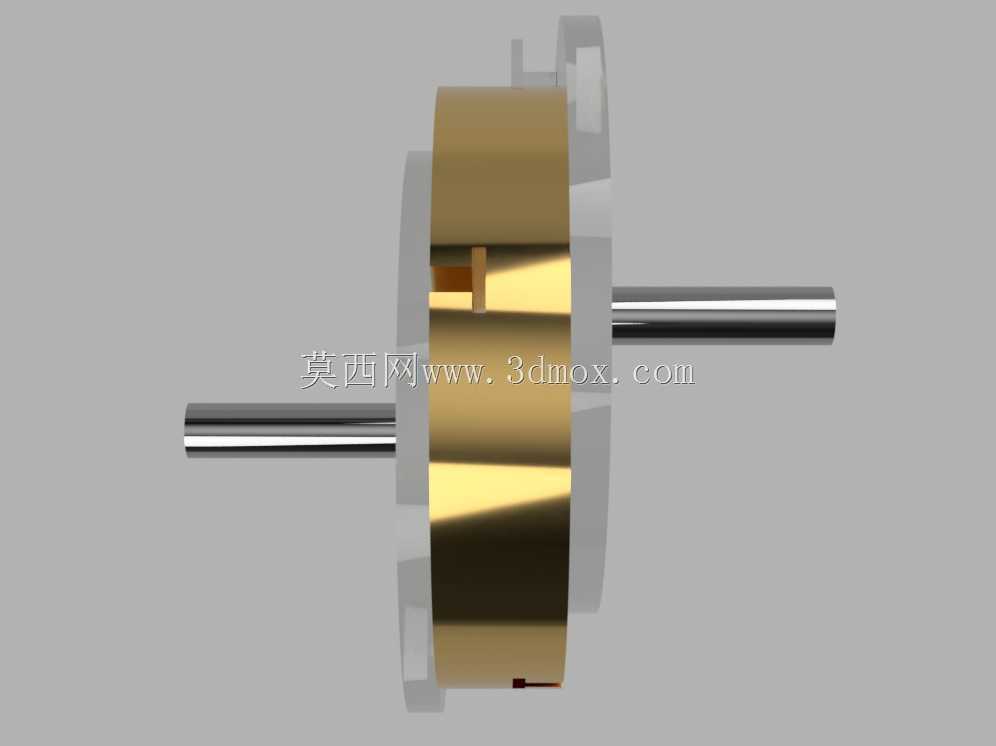

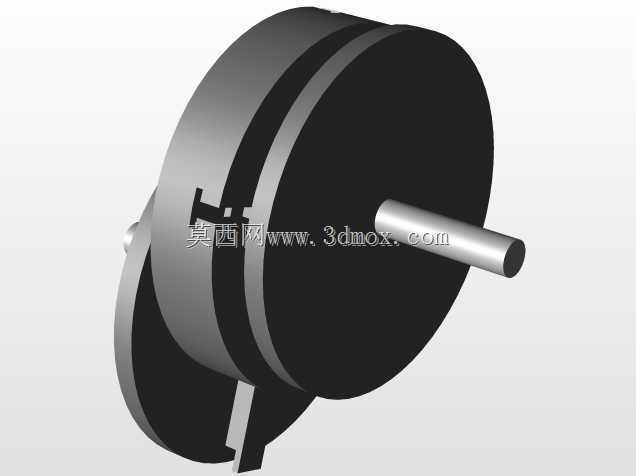

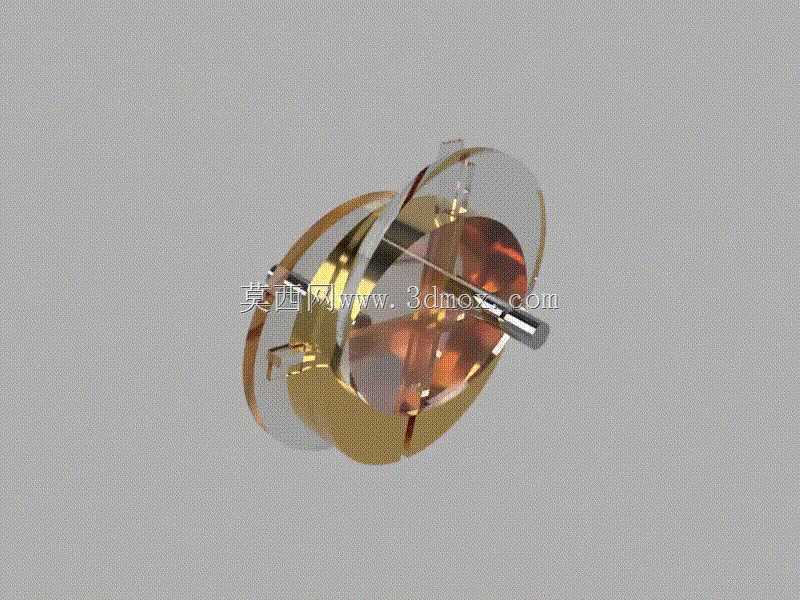

  从结构逻辑来看,这类联轴器的核心是中间的十字滑块结构,两侧分别加工有互相垂直的凸榫,与两端半联轴器端面的凹槽形成滑动配合,当两轴存在径向偏心时,滑块可以在凹槽内做小范围的径向滑移,以此补偿安装过程中产生的径向偏移,同时不会像弹性套柱销联轴器那样存在橡胶元件老化、温度耐受范围窄的问题,在常温无强腐蚀的工况下能长期保持稳定的补偿能力。

  做三维结构设计时,首先要明确安装边界的约束:两端半联轴器的轴孔需要根据配套轴的直径做公差匹配,通常选用H7/k6的过渡配合保证同轴定位精度,轴孔长度要覆盖配套轴的伸端长度,避免轴端顶到中间滑块造成卡滞;中间滑块的厚度需要根据传递扭矩的大小核算,凸榫与凹槽的配合间隙要控制在0.1-0.3mm区间,间隙过小会导致滑移阻力过大无法补偿偏心,间隙过大则会在传动换向时产生冲击空程,影响传动精度。

  实际选型应用中,这类联轴器不适合高速重载的传动场景,因为滑块与凹槽之间的滑动摩擦会在高转速下产生明显的发热与磨损,通常适用的线速度不超过5m/s,更适合中低速、有一定径向安装偏差的中小扭矩传动场合,比如小型包装线的辊筒传动、实验室测试台的动力连接、办公自动化设备的内部传动等场景。设计时还要注意滑块的材质选择,通常采用耐磨尼龙或者锡青铜制作,降低摩擦系数的同时提升耐磨性能,两端半联轴器则常用45号钢调质处理,保证足够的结构强度,安装时要控制两轴的径向偏移量不超过滑块直径的5%,避免滑块滑移量超出设计行程造成结构卡滞。

  从安装维护角度,这类联轴器没有复杂的弹性元件,日常不需要频繁更换易损件,只需要定期在滑块与凹槽的配合面涂抹润滑脂,降低滑动摩擦带来的磨损即可,相比齿式联轴器结构更简单,加工难度更低,成本也更可控,非常适合对成本敏感、安装精度无法做到极高的中小功率传动场景。
