带锁锌合金推拉窗锁扣结构设计

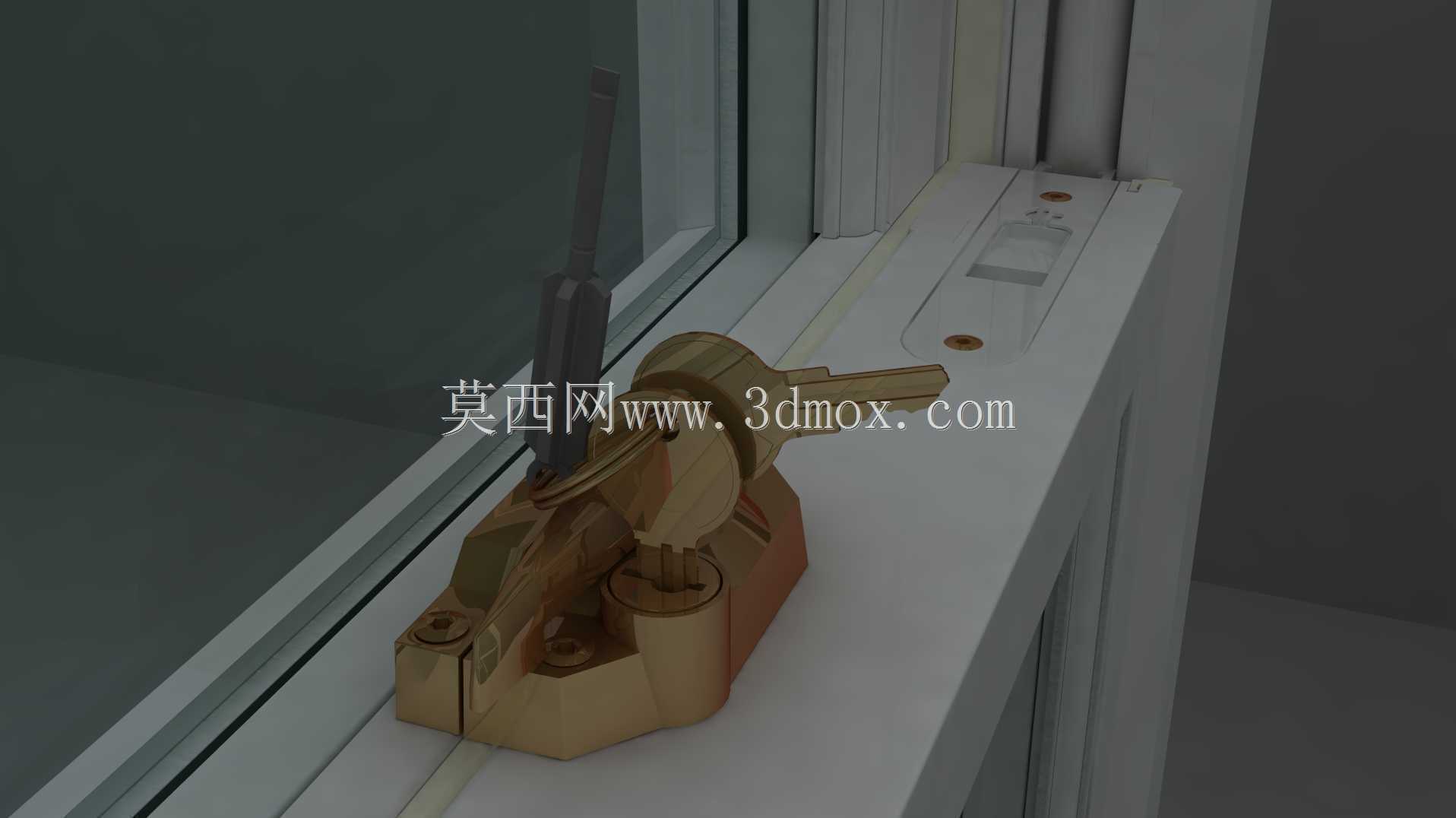

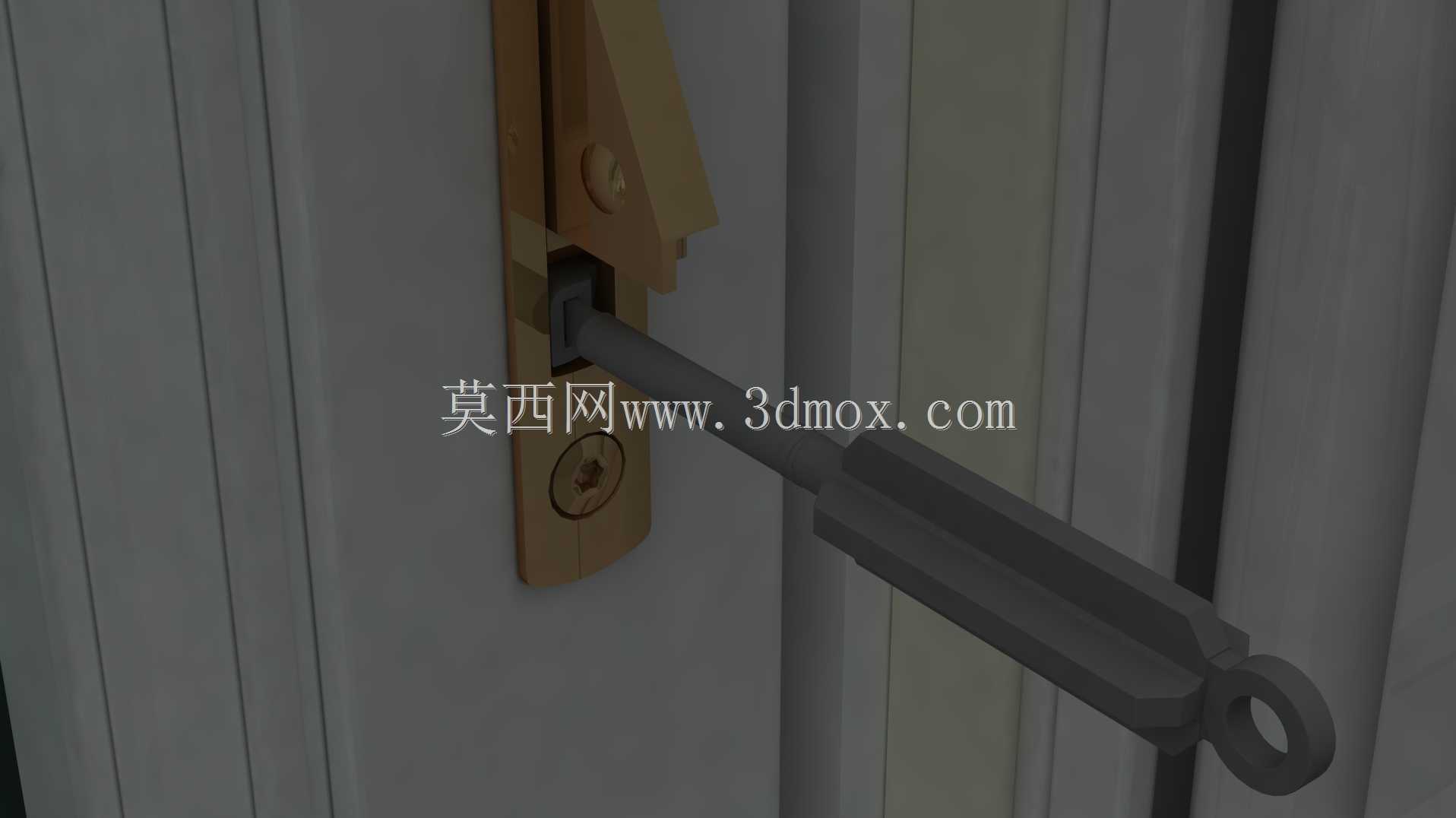

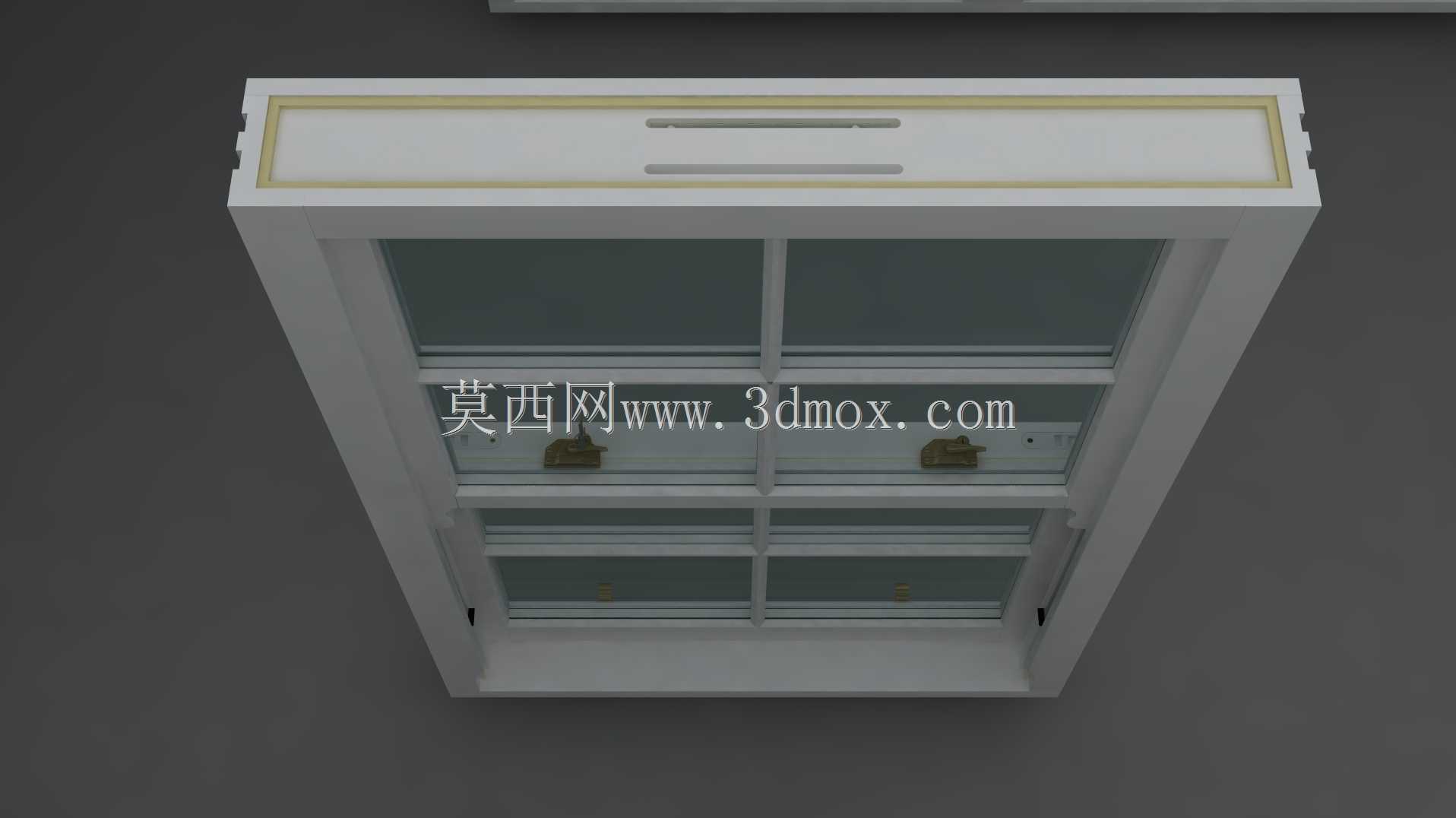

　　这款带锁窗锁扣主要应用于民用住宅、商用写字楼的垂直滑动推拉窗场景，核心作用是实现窗扇的闭合锁止，同时通过锁芯结构提供防盗防护，避免室外人员随意开启窗扇，也能防止低龄儿童误开窗户引发坠楼风险，在高层住宅、临边办公区域的门窗配置中属于必备的安全五金件。从结构设计逻辑来看，整体采用底座加旋转执手的组合构型，底座通过三颗沉头螺钉直接固定在窗扇边框的型材安装面上，安装时不需要对型材做复杂的铣削加工，仅需按照孔位预钻对应直径的安装孔即可完成固定，适配市面上绝大多数常规壁厚的铝合金、塑钢推拉窗型材，安装边界的容错空间充足，即使型材安装面存在0.5mm以内的平面度误差，也能通过螺钉锁紧时的微变形实现贴合固定。执手部分采用楔形压合结构，

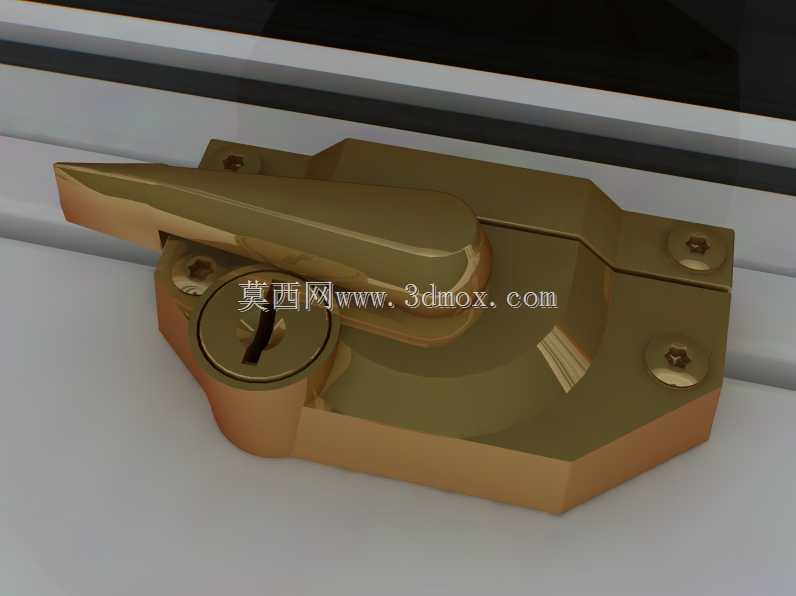

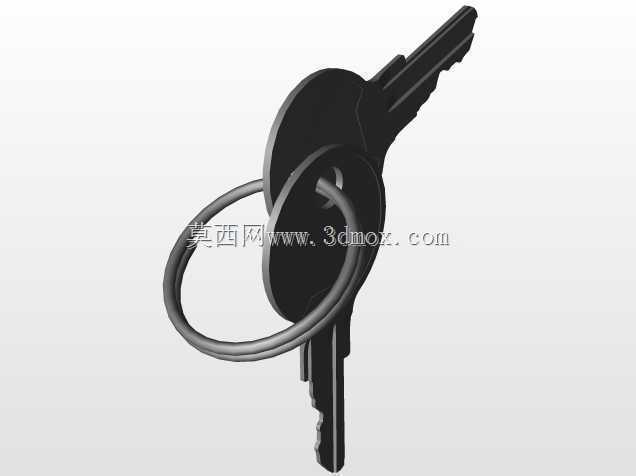

　　当执手旋转至锁止位置时，楔形端头会卡入窗框侧的配套锁座卡槽内，通过面接触的压合方式实现窗扇与窗框的紧密贴合，避免窗扇在大风天气下出现晃动、异响，锁止状态下的抗横向推力能满足常规民用建筑的门窗抗风压要求。锁芯集成在执手与底座的连接转轴位置，钥匙插入旋转后会卡住执手的旋转限位槽，让执手无法被扳动，只有配套钥匙解锁后才能转动执手开启窗扇，锁芯的弹子结构采用常规的扁槽钥匙构型，钥匙齿形的互开率控制在民用五金的常规标准范围内，能满足普通场景的防盗需求。外形设计上整体采用圆弧过渡的棱角处理，没有突出的尖锐边角，避免日常开关窗时磕碰划伤，表面做了仿黄铜的镀层处理，兼顾耐锈蚀性能与装饰效果，能匹配多数家装、工装的门窗配色风格。

　　建模过程中对各个运动部件的配合间隙做了精准预留，执手旋转的行程刚好对应锁止与解锁两个极限位置，不会出现过位卡滞或者锁止不到位的情况，底座的沉头螺钉孔做了深度适配，螺钉锁紧后头部完全埋入孔内，不会突出表面影响执手的旋转动作，也不会出现刮蹭衣物的问题。
