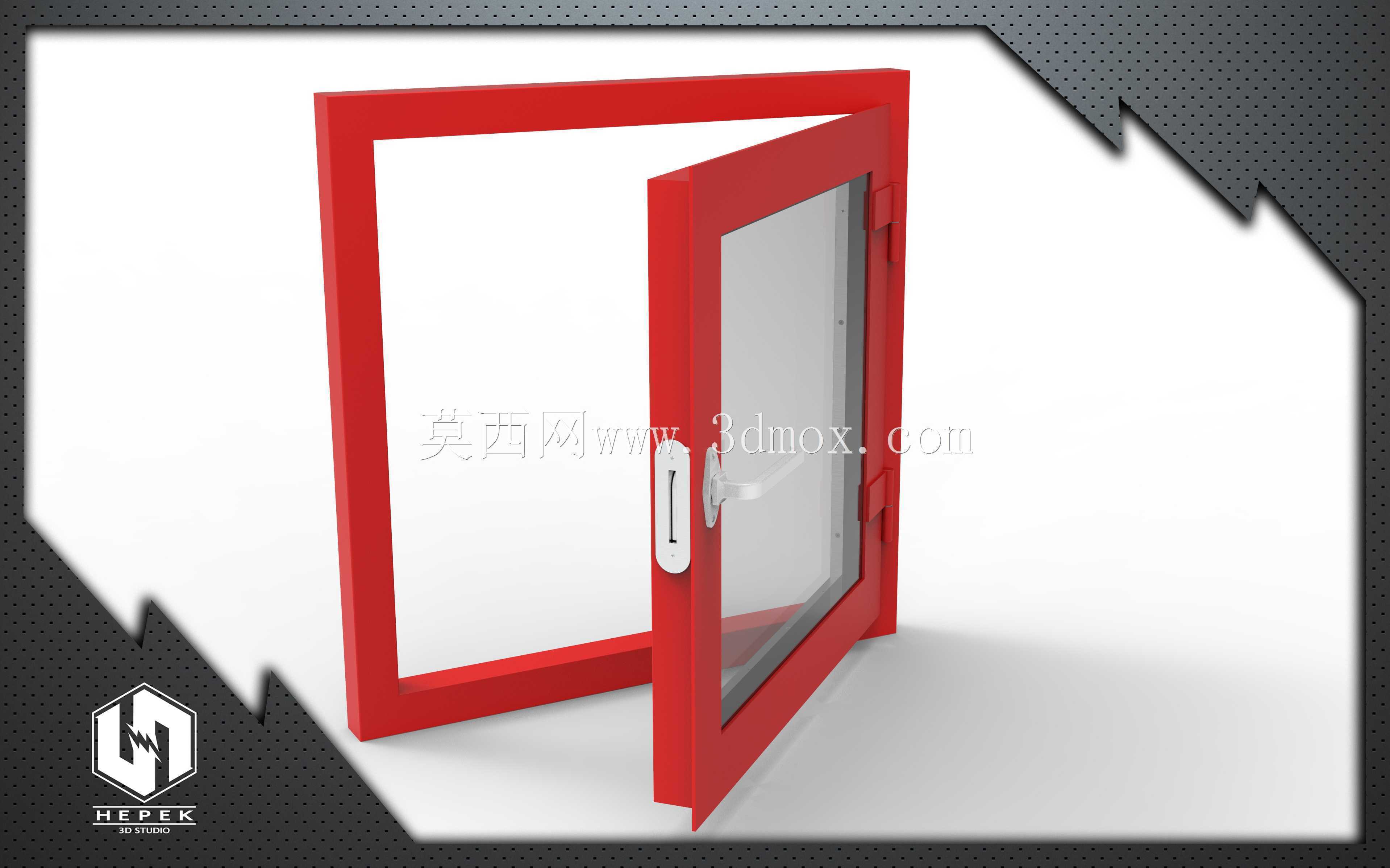

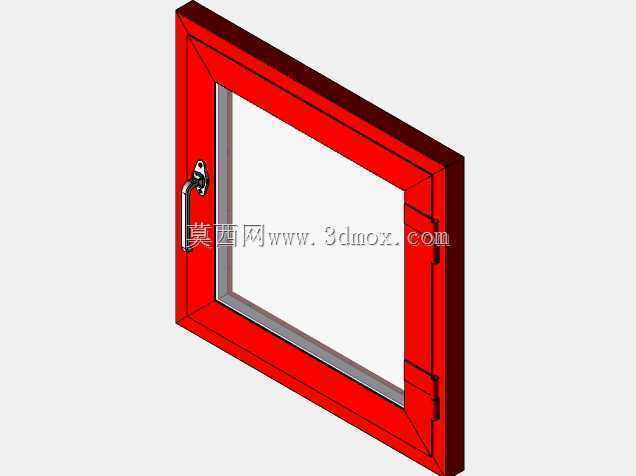

红色边框平开式观察窗三维结构

　　这款平开式观察窗体结构，常应用于工业设备舱室、洁净车间隔断、特种装备围护结构上，用来实现封闭空间内外的可视观察，同时兼顾密封防护与启闭通行的功能需求。从结构设计来看，窗体采用分体式框体结构，固定框与活动扇通过侧边铰接件连接，活动扇可绕铰接轴实现90度以上的开合角度，满足人员操作、物件传递的开口尺寸要求。框体采用等截面型材弯折成型，边角处做45度拼缝焊接处理，整体刚性充足，安装时可通过框体预留的安装孔位直接与围护结构的龙骨或面板固定，安装边界需预留出活动扇开合的避让空间，避免扇体开启时与周边构件发生干涉。活动扇上嵌装透明视窗面板，面板与扇框之间设置密封胶条，当扇体闭合时，胶条被压紧在固定框与活动扇的贴合面之间，可实现防尘、

　　隔温的密封效果，适配有一定环境隔离要求的使用场景。扇体上配置的执手采用旋转锁止结构，执手转动时可带动内部锁舌卡入固定框的锁座内，实现扇体的闭合锁止，操作时仅需扳动执手即可完成解锁与开启动作，操作力矩符合常规人体工学设计范围，无需额外辅助工具即可操作。在建模过程中，框体的型材截面参数、铰接件的转动配合间隙、密封胶条的压缩量都做了等比例还原，各部件之间的装配关系完全按照实际安装逻辑搭建，固定框与活动扇的配合面公差预留符合钣金类构件的常规加工精度要求，可直接用于结构方案评审、安装干涉校验、配套五金件选型参考。这类窗体结构在实际应用中，可根据安装场景的围护面板厚度调整固定框的安装边宽度，也可根据观察需求调整透明视窗的面板材质，比如在有防冲击要求的场景可更换为钢化玻璃面板，在有防静电要求的洁净场景可更换为防静电亚克力面板，整体结构的适配性较强，不需要对主体框体结构做大幅改动即可满足不同场景的使用需求。
