弹簧搭扣式箱柜锁紧挂锁结构

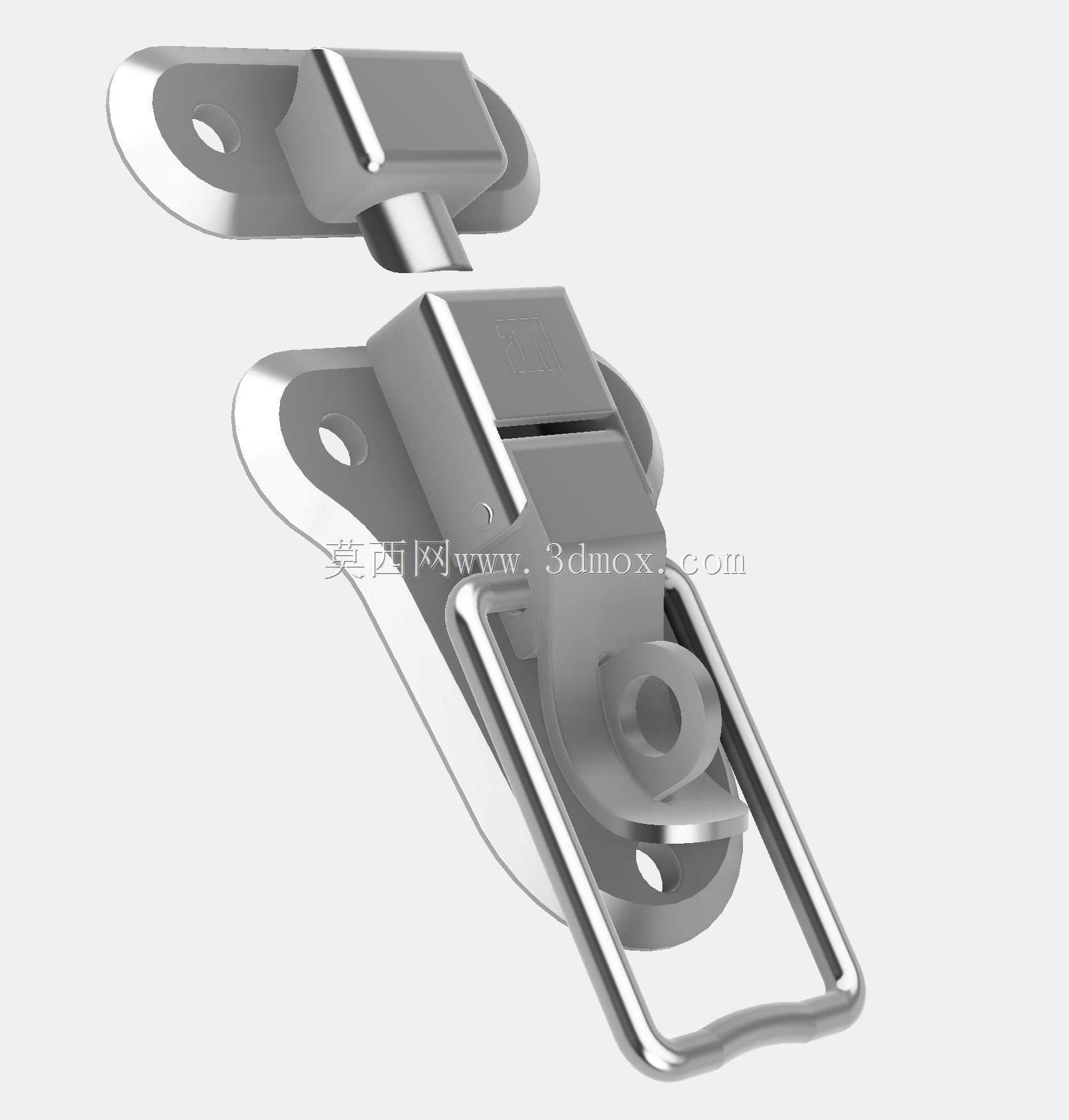

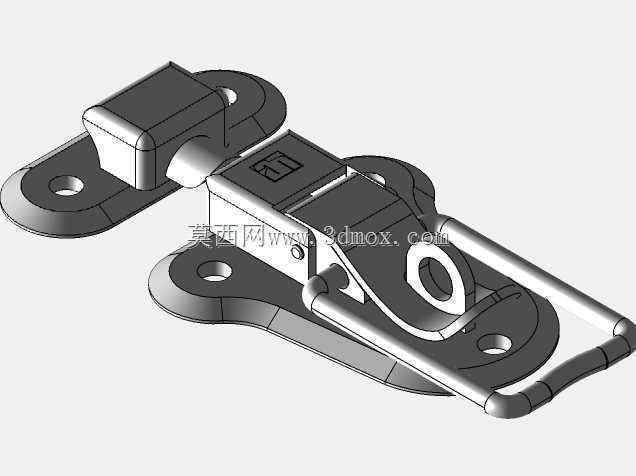

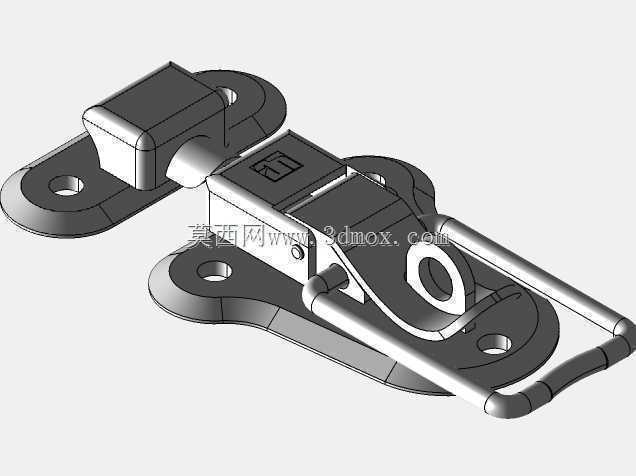

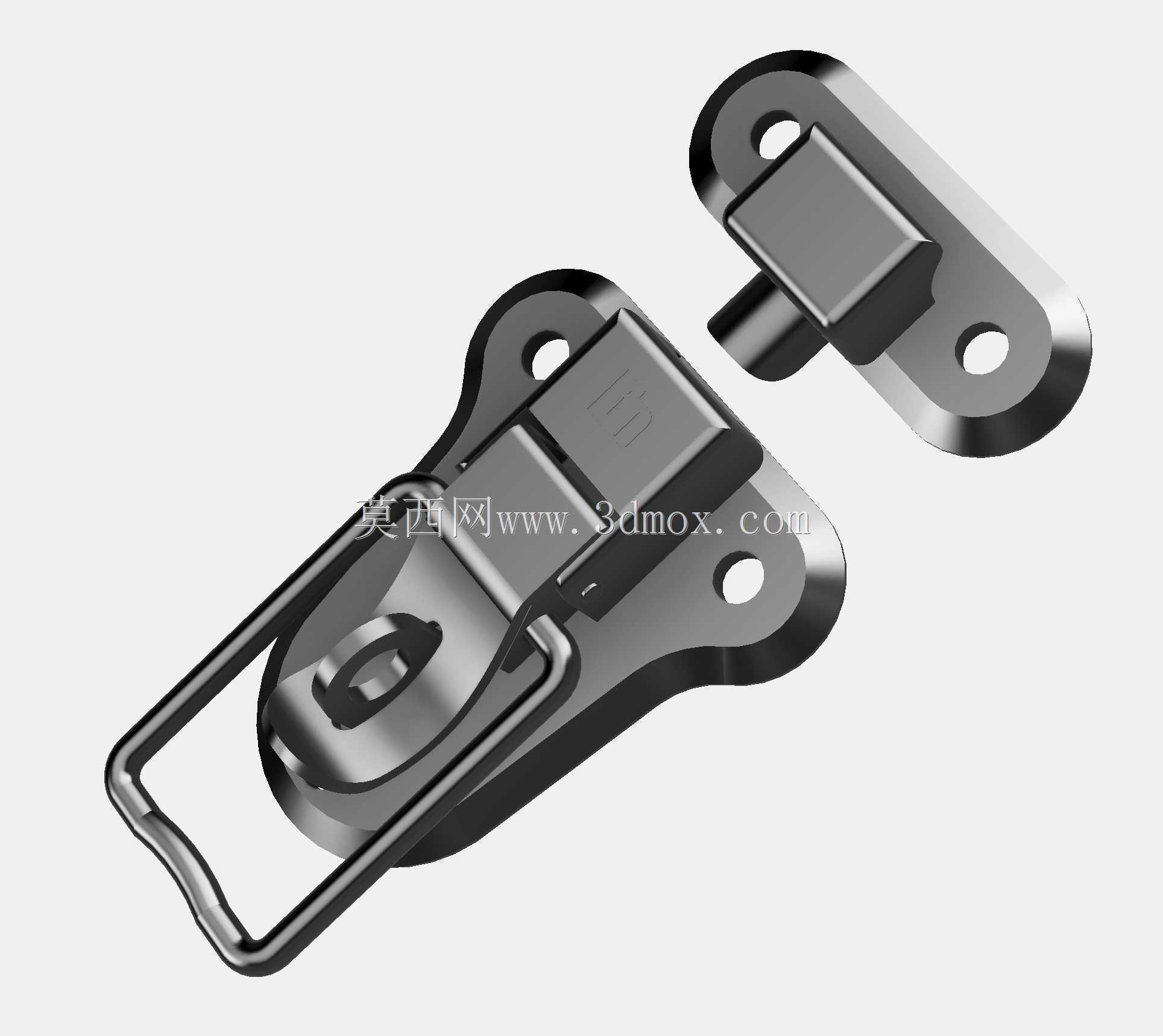

　　这类搭扣式挂锁结构，日常在工业设备防护箱、户外工具储运箱、小型机电设备检修舱门、木质或金属周转箱体上的应用十分普遍，核心作用是实现箱盖与箱体的快速扣合锁紧，同时预留锁孔位可额外加装挂锁实现防盗管控，避免运输、存放过程中箱盖意外松脱导致内部物件散落、外露。从结构设计来看，整套构件分为锁座与扣钩座两个独立安装单元，锁座主体采用弯折冲压成型的弹性搭扣臂，搭扣臂端部设置带防滑纹理的扳扣位，操作时向下按压扳扣即可带动搭扣环完成扣合锁定，向上扳起即可快速解锁，开合操作无需额外辅助工具，单人即可快速完成。锁座底座采用带圆弧过渡的异形安装板，设置两个沉头安装孔，安装时可通过螺栓或铆钉直接固定在箱盖侧端面，沉孔设计可让螺栓头完全埋入安装面，

　　避免凸起结构剐蹭操作人员或勾挂外部物件。配套的扣钩座为一体式冲压成型构件，中部凸起的钩柱与搭扣环尺寸精准匹配，扣合后搭扣环完全卡入钩柱根部，配合搭扣臂自身的弹性形变提供持续的锁紧预紧力，即便箱体在运输过程中存在小幅振动，也不会出现松脱移位的问题，扣钩座同样设置两个沉头安装孔，固定在箱体侧端面与锁座对位的位置，两个安装座的对位公差容错区间设计在±1.5mm范围内，可适配多数常规箱体的安装精度要求，无需安装时反复微调对位。设计过程中对搭扣臂的弯折弧度做了反复验证，既保证扳动操作时的力矩符合人体工学，操作力度控制在单指可轻松扳动的范围，又能保证扣合后弹性臂提供的预紧力足够抵消箱体密封胶条的反弹力，对于带密封胶条的防水箱体，

　　该预紧力可保证胶条压缩量均匀，维持箱体的密封防护性能。搭扣环采用圆钢弯折成型，表面做圆滑过渡处理，避免应力集中导致长期使用后出现断裂，同时搭扣环与锁座的铰接位置预留了合理的活动间隙，不会因为加工尺寸误差出现卡滞问题。安装边界方面，锁座整体安装后突出安装面的高度控制在22mm以内，扣钩座突出高度控制在12mm以内，不会占用过多的箱体外部空间，两个安装座的孔位间距均按照行业通用的五金配件安装尺寸设计，可直接替换同规格的老旧搭扣配件，无需在箱体上重新打孔，适配性较强。构件所有外露边缘均做了倒圆角处理，没有尖锐的毛刺棱角，可避免操作人员开合过程中被划伤，整体结构没有复杂的传动构件，长期使用的故障率极低，即便在有粉尘、轻微潮湿的户外工况下，也能稳定实现锁紧功能。
