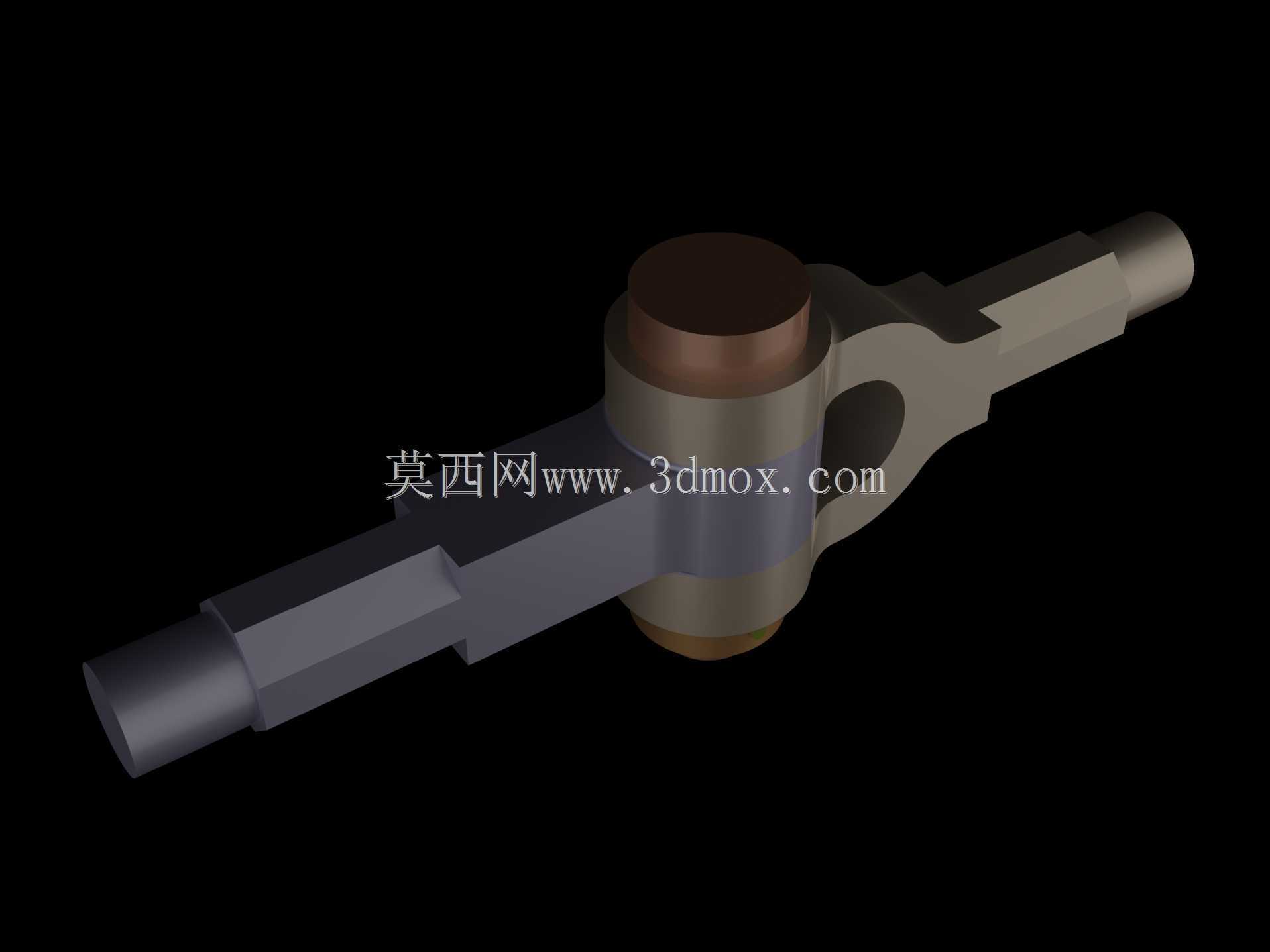

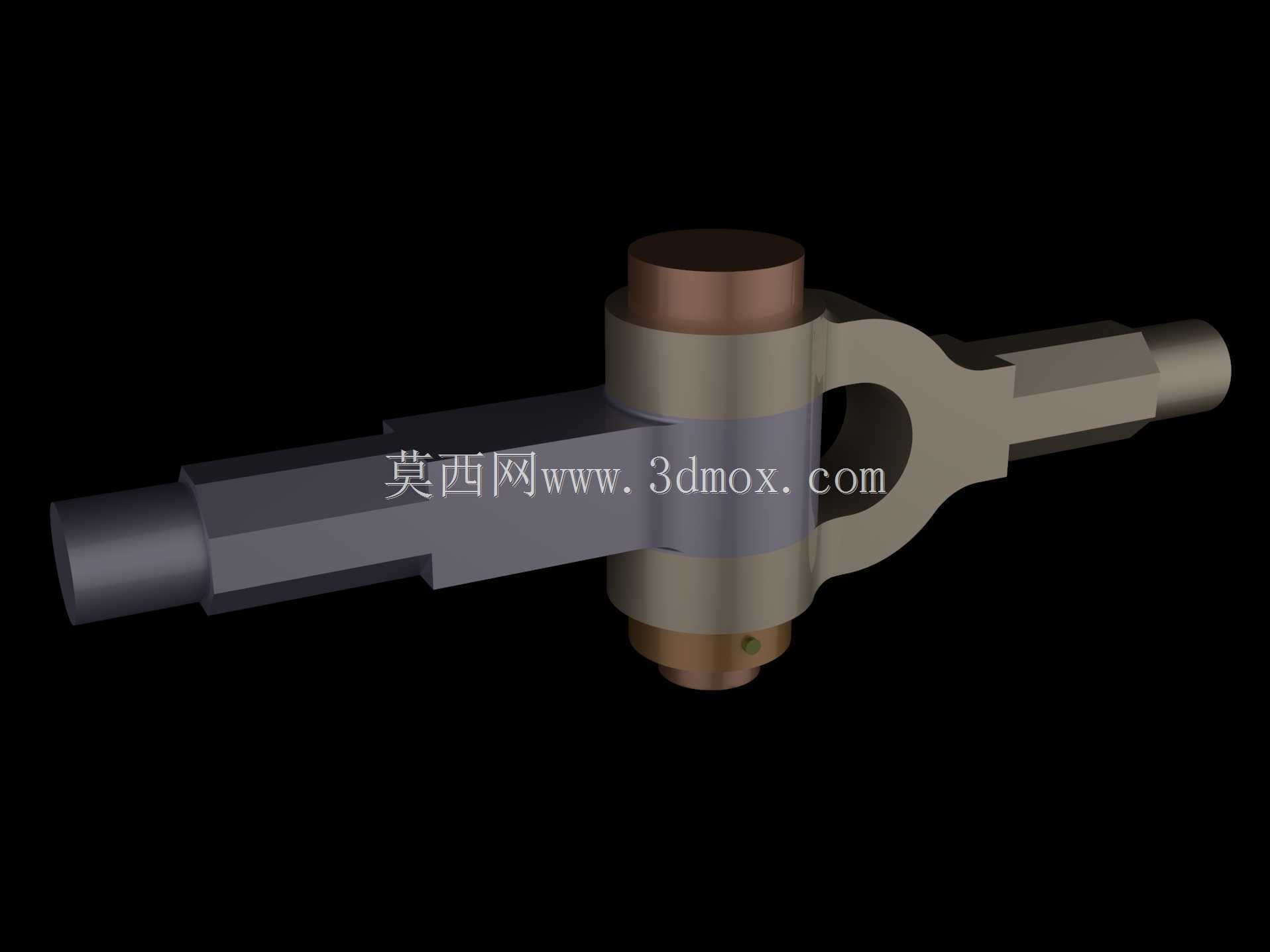

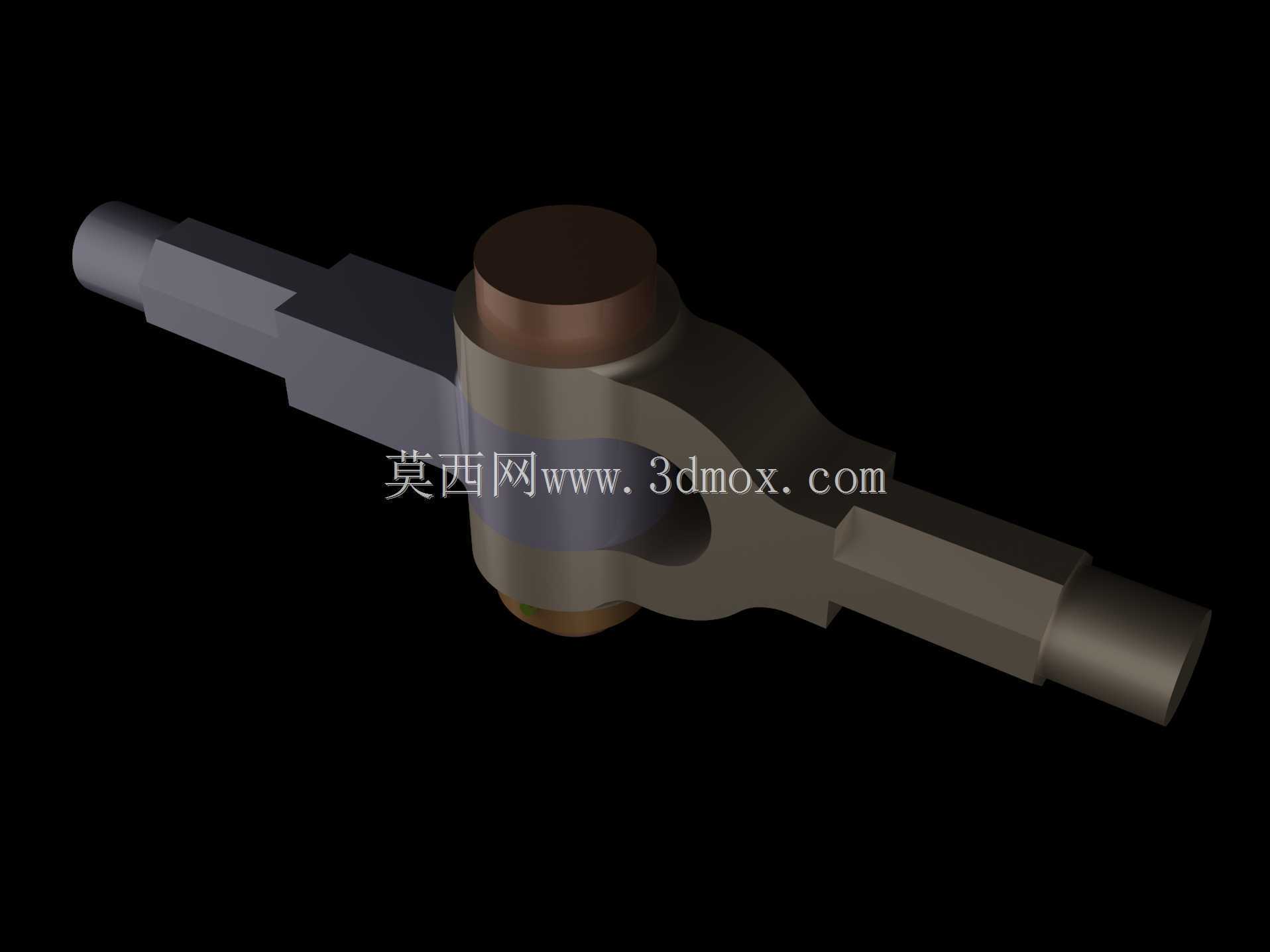

简易指节铰接连接结构三维数模

　　这类指节铰接结构常应用在仿生机械手、小型夹持执行器、康复辅具的指部传动环节中，核心作用是实现相邻两个构件间的单自由度相对转动，模拟人体指节的弯折动作，传递运动过程中的载荷同时保证转动副的同轴度稳定。从结构设计逻辑来看，中间的铰接轴套段采用了分体式嵌套设计，轴段与两侧的杆身采用过盈配合加定位台肩的限位方式，避免转动过程中出现轴向窜动，两侧伸出的杆身做了扁位加工，既可以作为外部构件的安装定位面，也能在装配时提供夹持受力位，方便组装时的扭矩施加。两侧杆身的同轴度在建模时严格控制在0.02mm以内，铰接孔与轴的配合选用基孔制间隙配合，单边间隙控制在0.01-0.015mm区间，既保证转动时无卡滞，也不会因为间隙过大出现转动松垮、

　　回程误差超标的问题。从安装边界来看，整个铰接结构的总长度适配常规小型仿生指的尺寸区间，中间铰接段的外径尺寸预留了外部包覆柔性护套的空间，不会因为护套的包覆厚度影响整体的转动角度范围，单节指节的转动角度可以覆盖0到90度的弯折区间，满足常规抓取动作的角度需求。在实际应用场景中，这类结构可以直接替换小型机械手的指节铰接单元，也可以经过尺寸缩放后应用在教具模型、文创机械结构的转动环节，结构本身没有冗余的设计特征，所有的倒角、退刀槽都符合常规机加工的工艺要求，既可以采用金属件车削加工组装，也可以采用工程塑料通过3D打印直接制作成型，不需要额外的定制工装就能完成装配。设计过程中特意将铰接部位的受力接触面做了加宽处理，相比同尺寸的简易销轴铰接，

　　接触面积提升了近40%，同等载荷下的接触压强更低，长期往复转动的磨损量更小，能有效提升铰接部位的使用寿命，杆身末端的连接位可以根据实际安装需求加工成螺纹连接、卡扣连接或者粘接面，适配不同的安装固定方式，不需要对主体铰接结构做额外修改就能适配多种安装场景。
