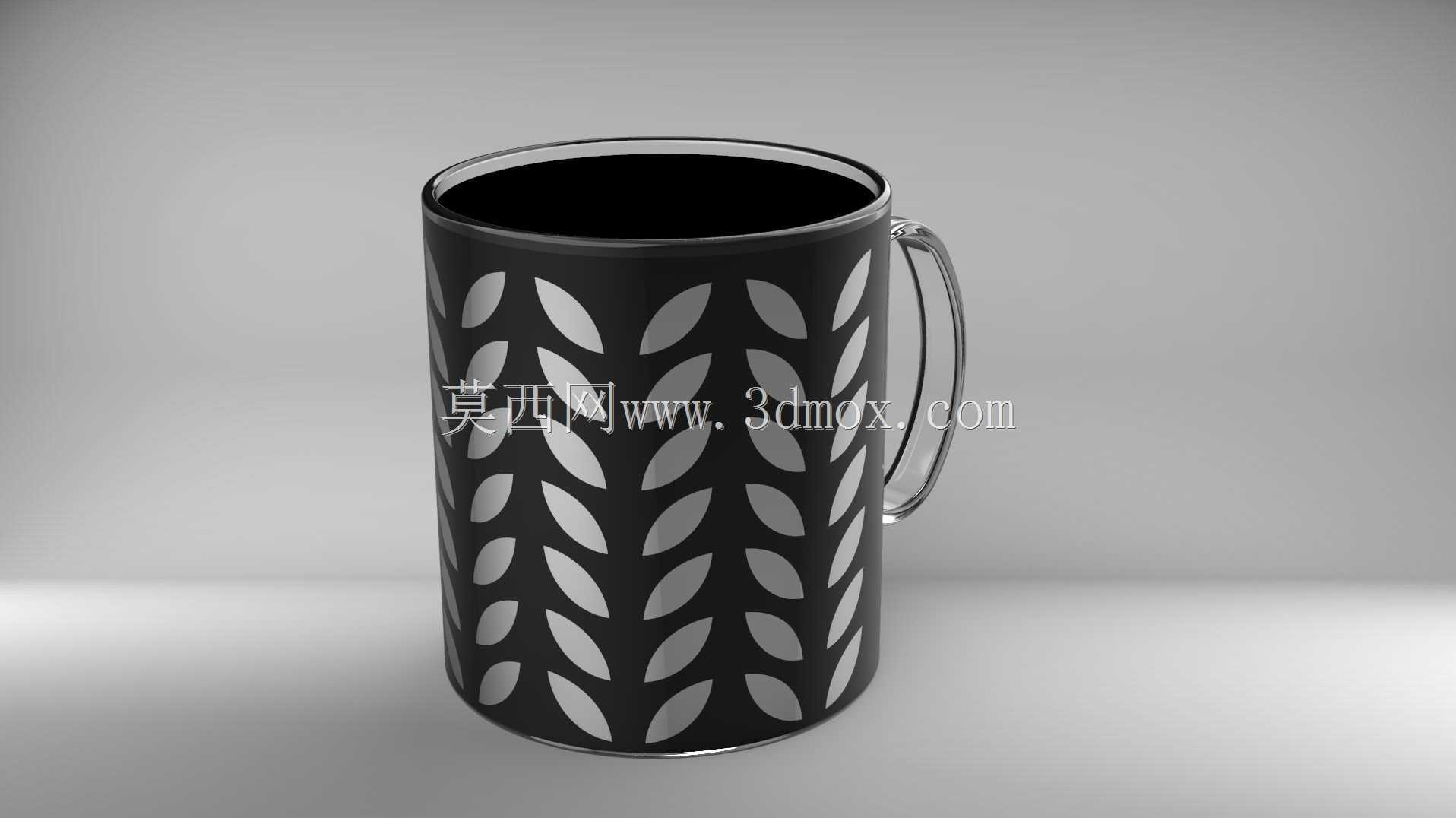

带叶纹装饰的带柄玻璃咖啡杯结构设计

　　这款带柄杯具的三维结构设计，首先从日常使用的实际场景出发做尺寸边界约束，杯身主体采用直筒圆柱构型，整体高度控制在100-120mm区间，杯口外径设置为80mm，杯底外径略小于杯口2mm，既保证放置时的稳定性，也适配常规杯垫、车载杯架的通用安装尺寸，不会出现放置卡滞、易倾倒的问题。杯身壁厚均匀控制在2.5mm，既保证玻璃材质成型时的壁厚均匀性，避免冷却过程中出现应力集中导致的开裂问题，也能兼顾盛装热饮时的隔热基础性能，不会因为壁厚过薄导致握持时烫手感过强。

　　杯柄采用一体化弧形连接结构，与杯身的连接位置设置在杯身总高度的1/3至2/3区间，连接面做圆弧过渡处理，没有尖锐棱角，一方面避免玻璃成型时的应力死角，另一方面握持时的受力点贴合人体工学，手指穿入杯柄的预留净空尺寸为20mm，适配不同粗细的手指穿入握持，不会出现卡指或者握持打滑的问题。杯身外侧的叶形装饰纹路采用内凹蚀刻的结构设计，纹路深度控制在0.3mm，既不会因为纹路过深破坏杯身整体结构强度，也能在光线照射下形成错落的光影效果，同时纹路边缘做圆角钝化处理，日常清洗时不会残留污渍，也不会刮伤擦拭的抹布或者手部皮肤。

　　从功能特性来看，这款杯具除了日常盛装咖啡、茶饮等冷热饮品的基础用途外，规整的直筒构型和精致的表面装饰，也可作为三维渲染场景中的日用陈设道具，适配家居场景、办公桌面场景的可视化搭建需求。设计过程中对杯口做了卷边处理，卷边圆弧半径为1mm，饮用时贴合唇部不会有割嘴的不适感；杯底做了0.5mm的内凹处理，形成环形接触边，放置在光滑桌面时不会因为真空吸附导致拿起费力，同时环形接触边的平面度控制在0.1mm以内，保证放置时不会出现晃动歪斜的问题。

　　结构验证阶段，针对杯身与杯柄的连接位置做了受力校核，模拟单手持杯盛装满杯液体时的载荷状态，连接位置的最大应力远低于玻璃材质的许用应力值，长期使用不会出现连接断裂的问题。杯身内部做光滑无死角处理，没有多余的凸起或者凹陷结构，日常清洗时可以无死角冲刷内壁，不会残留饮品垢。整体构型没有复杂的异形曲面，不管是玻璃吹制成型还是后续的表面纹路加工，都具备较好的工艺可行性，不需要特殊的定制工装即可完成批量生产，同时规整的外形也适配常规的杯盖、杯套等配套配件的通用尺寸，拓展使用场景。
