自行车骑行水壶固定抱箍结构设计

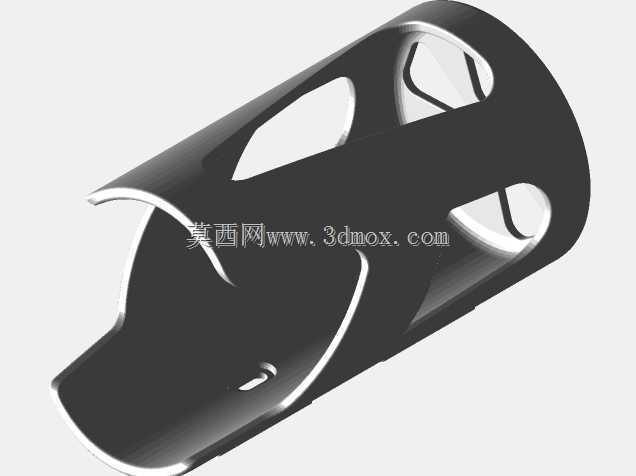

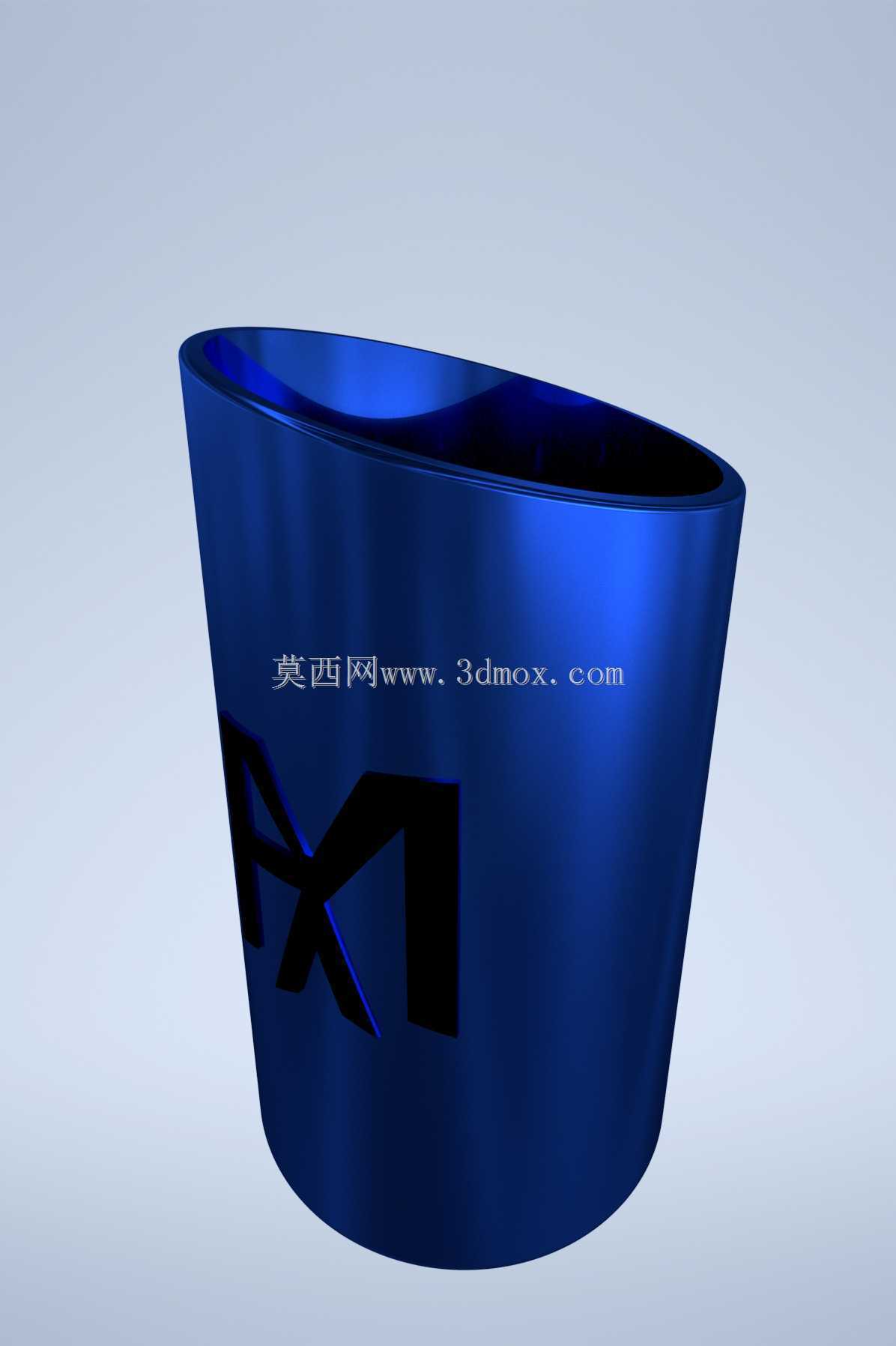

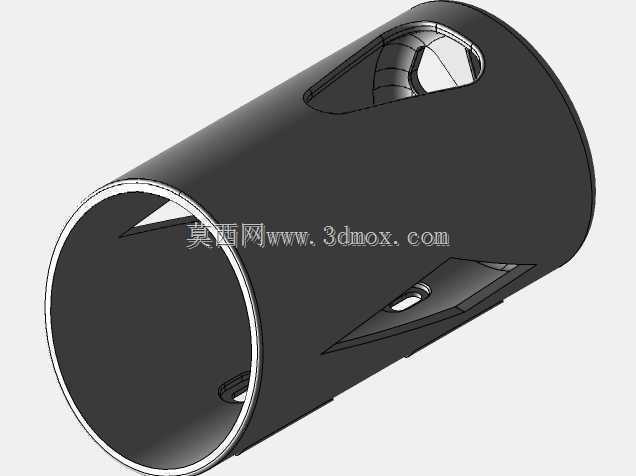

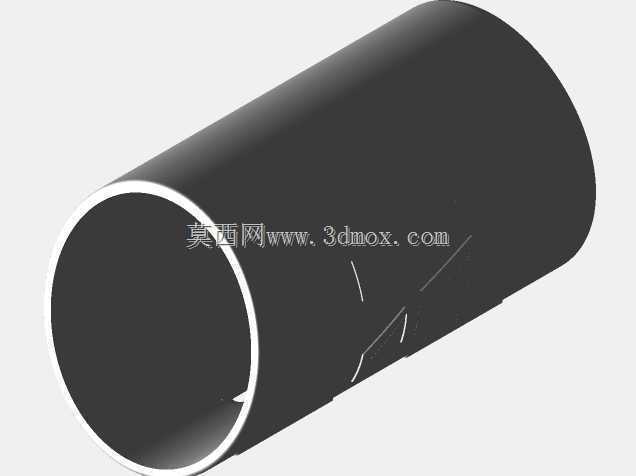

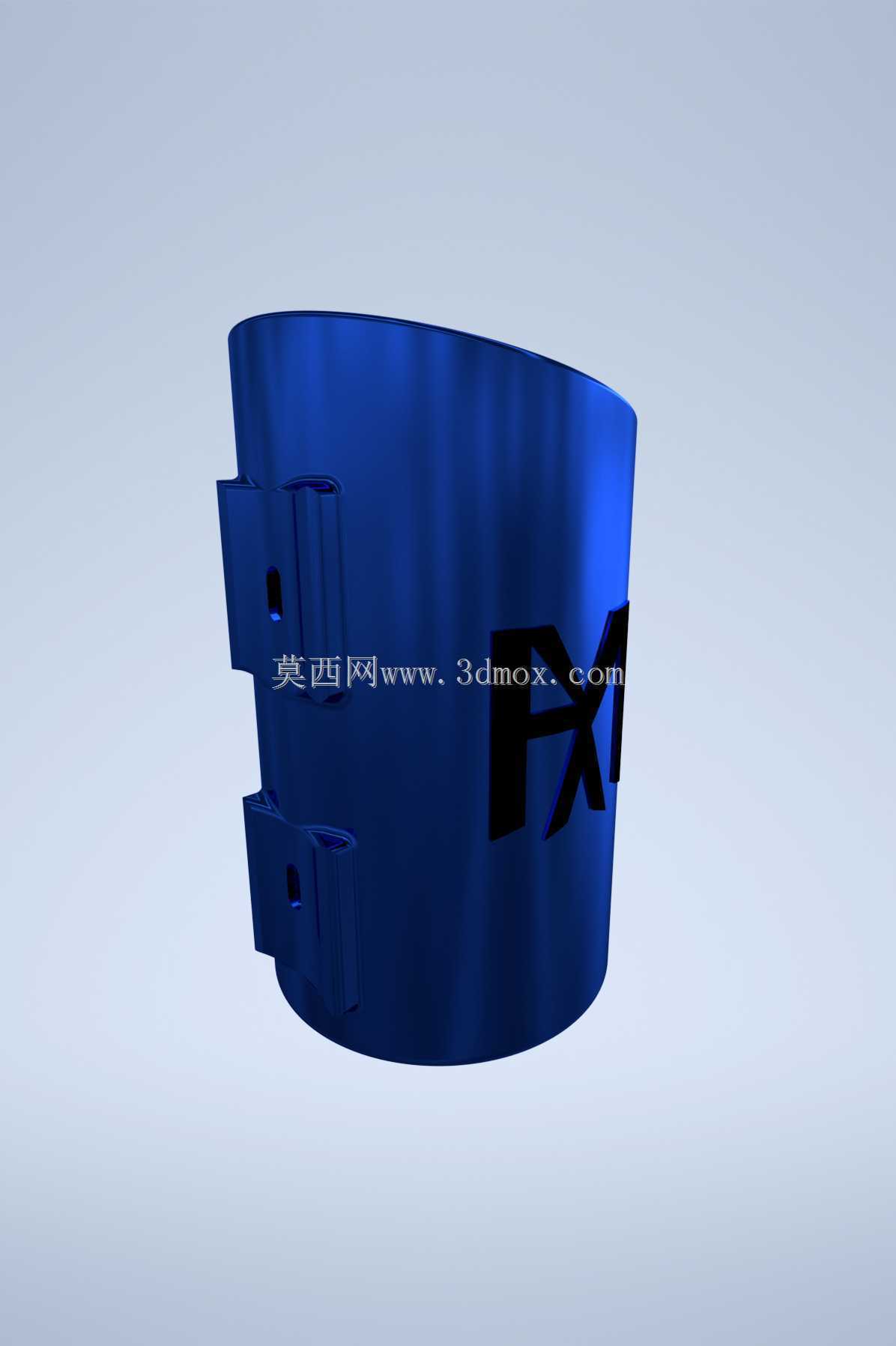

　　日常骑行场景中，随身补给的水壶固定一直是通勤、长途骑行都需要解决的基础配件需求，这款抱箍式水壶固定结构，主要适配自行车车架圆管安装场景，区别于传统螺丝锁付的水壶架，采用环抱式抱紧结构实现无额外打孔的快速装夹。从结构设计逻辑来看，整体采用半开式筒状主体，筒体内径匹配常规骑行水壶的外径尺寸，内壁预留了微小的弹性变形余量，既可以保证水壶放入后不会因路面颠簸脱落，又能在取水时单手即可完成抽拔动作，不需要额外的解锁操作，适配骑行过程中单手取水的使用习惯。安装侧设置了两组带定位孔的铰接锁扣结构，锁扣的圆弧面完全贴合自行车车架圆管的外轮廓，安装时不需要在车架上额外钻孔，通过锁扣的抱紧力即可将整个固定结构锁定在车架立管或者下管位置，

　　适配不同管径的车架管材，只需要调整锁扣的锁紧程度即可适配25mm到35mm区间的常见车架管直径，安装边界灵活，不会对车架漆面造成压损，锁扣与管材接触的位置可以加装橡胶垫提升摩擦力，避免长期使用后出现位置滑移。结构的受力分布经过优化，筒身主体承受水壶的竖向重力，两侧的锁扣结构将载荷均匀传递到车架管材上，不会出现局部应力集中的问题，即使在颠簸的非铺装路面骑行，整体结构也不会出现松动变形。筒身外侧的加强筋结构沿着筒体轴向布置，既提升了筒身的径向抗挤压能力，避免水壶放入时筒身出现过大变形导致卡滞，又控制了整体的结构重量，不会给整车增加过多的负重。和传统的螺丝固定式水壶架相比，这种抱箍结构的安装位置调整更加灵活，用户可以根据自己的骑行习惯、

　　水壶尺寸、车架走线情况随意调整固定高度和角度，不需要受限于车架上预设的水壶架安装孔位，对于没有预留水壶架安装孔的小轮径自行车、折叠车来说适配性更强。结构的开合逻辑简单，不需要额外的专用工具即可完成装拆，用户可以根据出行需求快速选择是否安装该配件，日常通勤不需要携带水壶时可以快速拆下，不会在车架上留下突兀的安装结构。筒体的开口高度经过反复校核，既保证了足够的抱紧长度避免水壶晃动，又不会因为筒体过高遮挡水壶的水位观察位置，用户可以直观看到剩余水量，及时安排补给。锁扣位置的铰接间隙控制在合理范围，不会出现旷量导致的异响，长期反复开合也不会出现铰接位置的磨损松旷，结构耐用性可以满足日常高频使用的需求。
