灯丝收纳用镂空式迷你绕线线轴结构

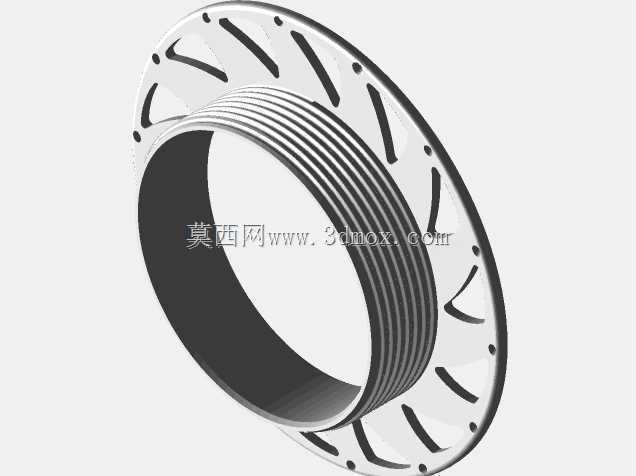

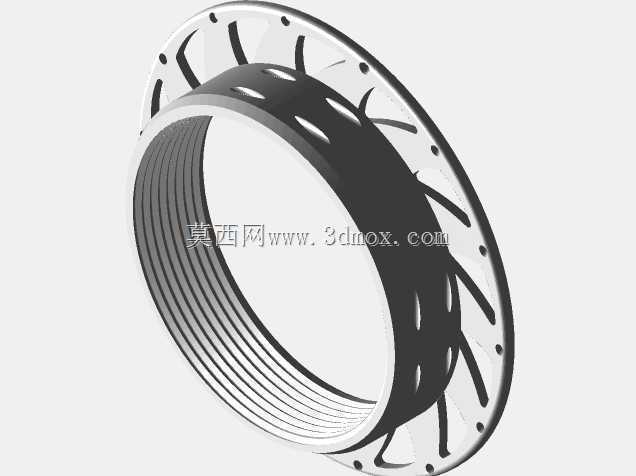

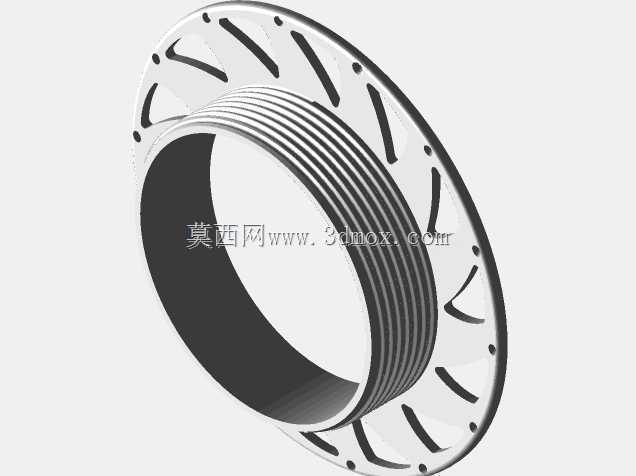

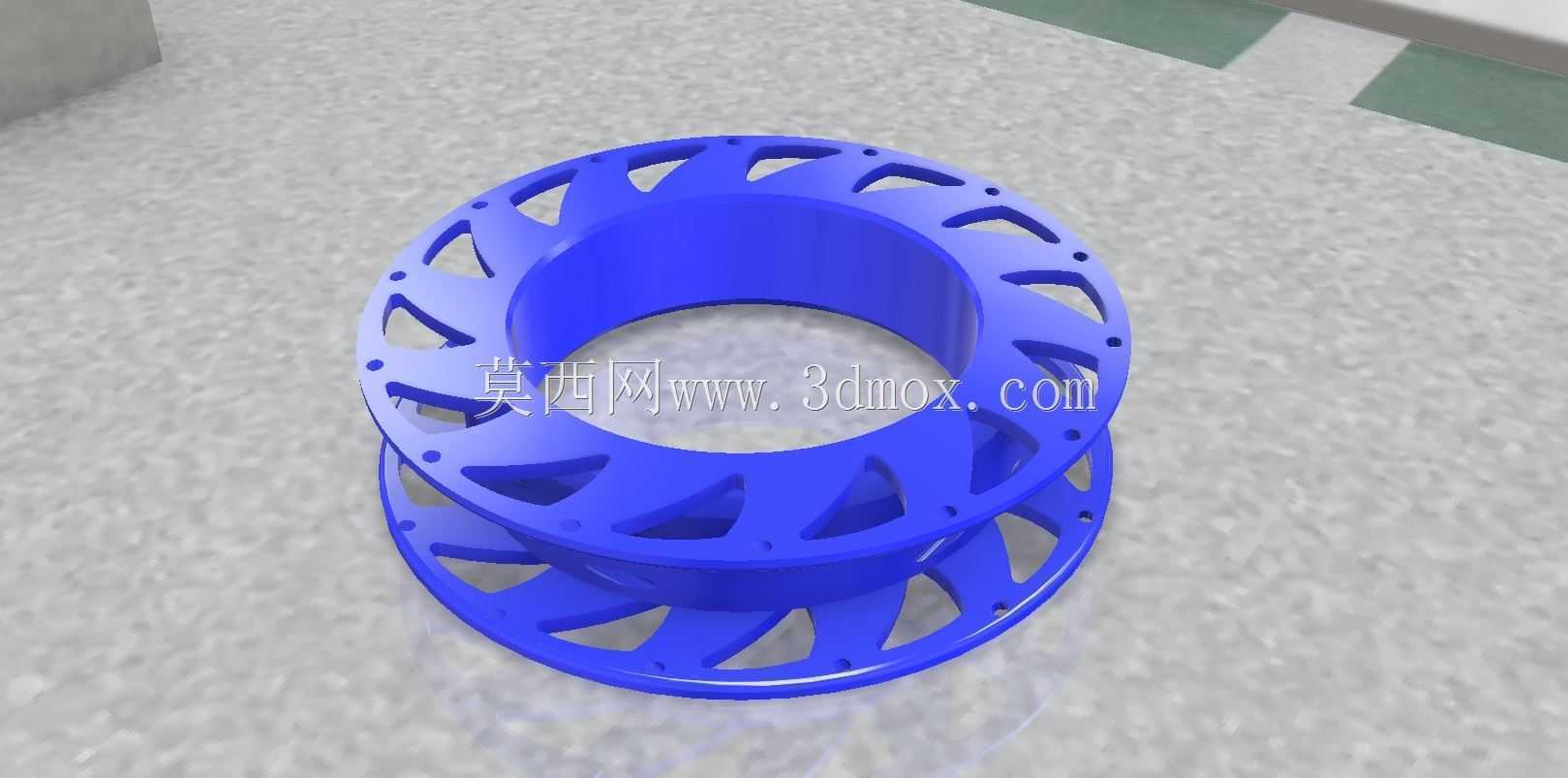

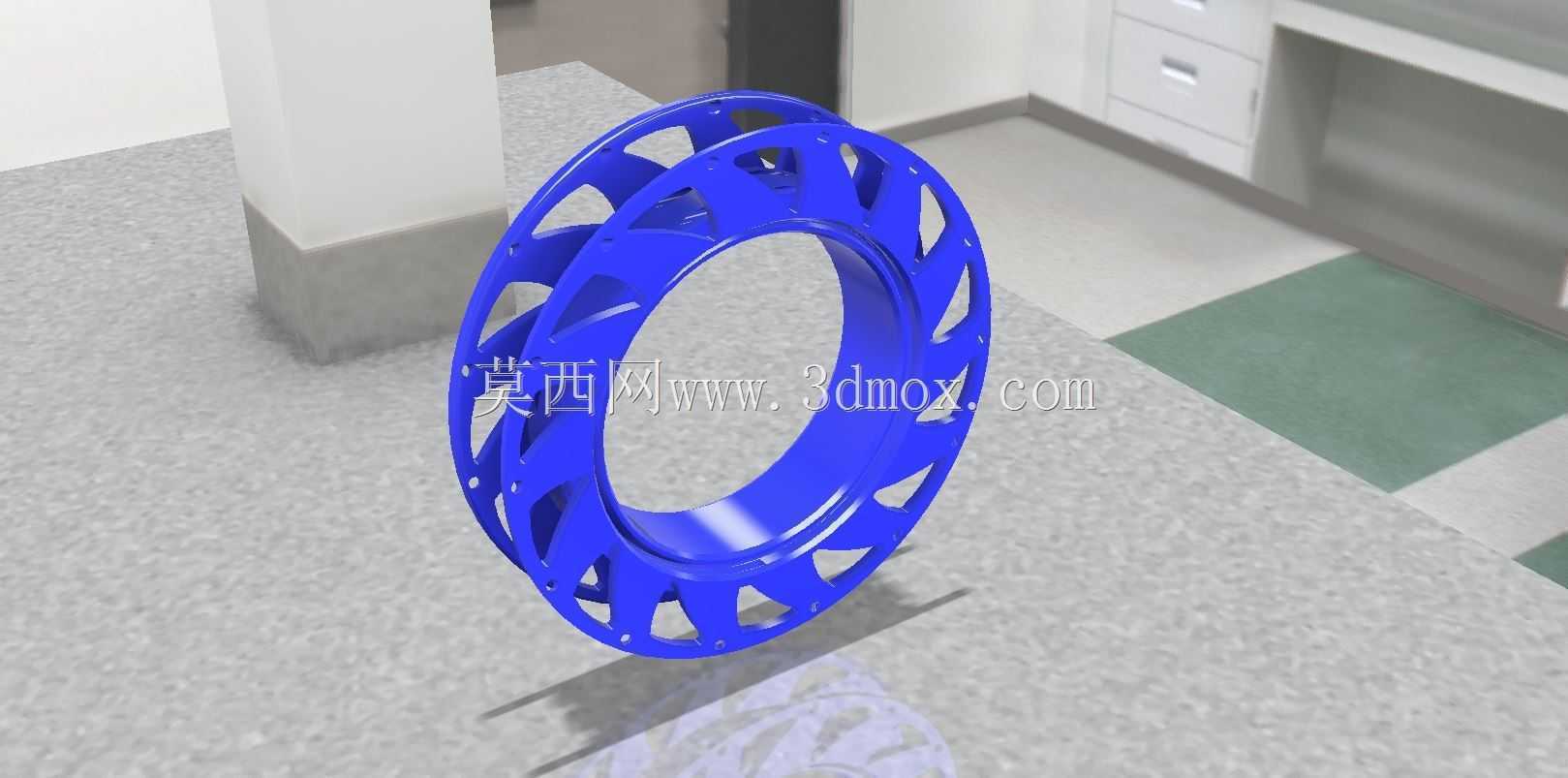

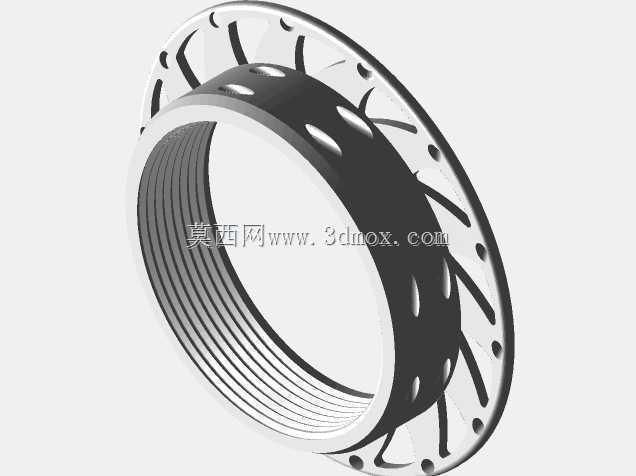

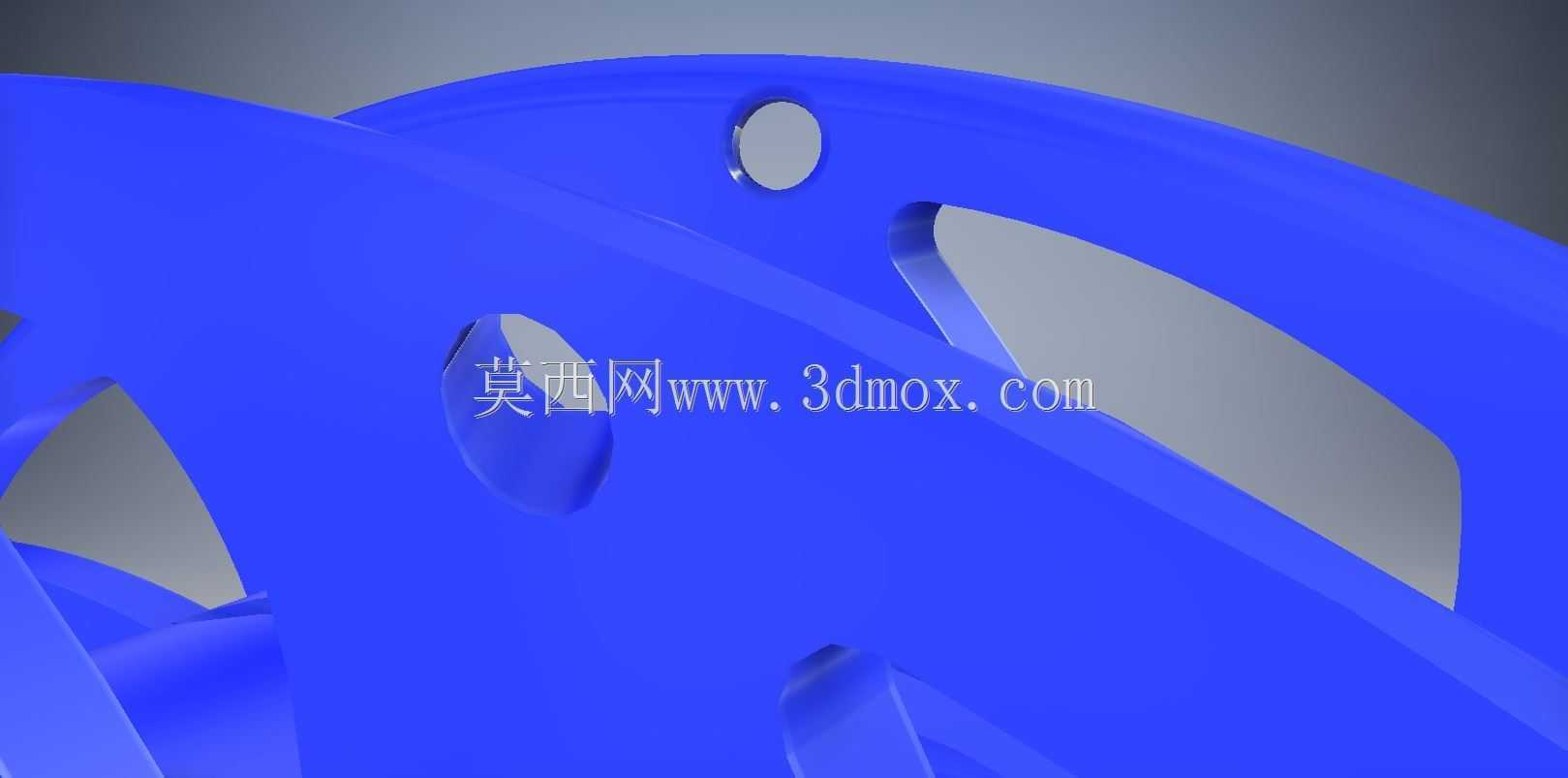

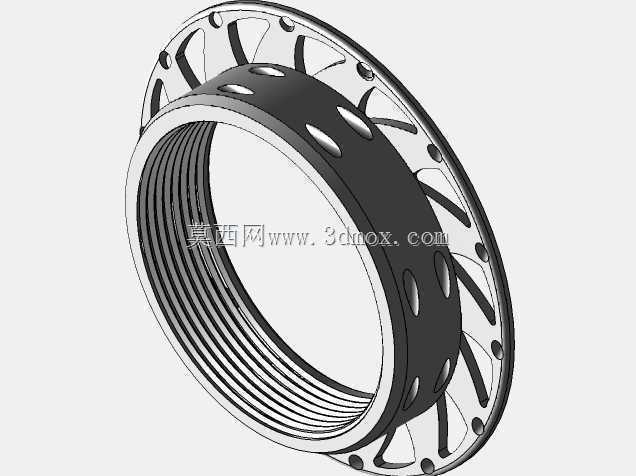

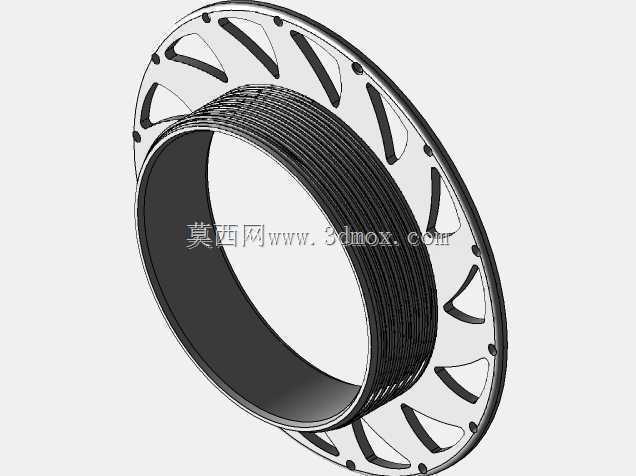

　　这类迷你线轴主要面向小直径丝状物料的规整收纳场景，在精密灯丝生产、细径金属丝转运、实验室微线材存储环节都有实际应用，区别于大规格工业绕线盘，该结构针对直径0.1-0.8mm的细灯丝类物料做了适配，避免细料在收纳过程中出现弯折、乱线、表层刮蹭损伤的问题。从结构设计来看，整体采用双侧法兰加中间绕线筒体的经典绕线件构型，两侧法兰做了均匀分布的弧形镂空设计，并非为了外观装饰，而是在保证法兰结构刚性的前提下，尽可能降低整体自重，同时镂空槽可作为线材端头的临时固定卡位，绕线完成后将线头卡入对应槽位，无需额外绑带即可避免线材松脱。两侧法兰边缘均匀布置的小孔，可配合定位销实现线轴在送料机架上的周向固定，适配小型灯丝绕制设备的安装工位，

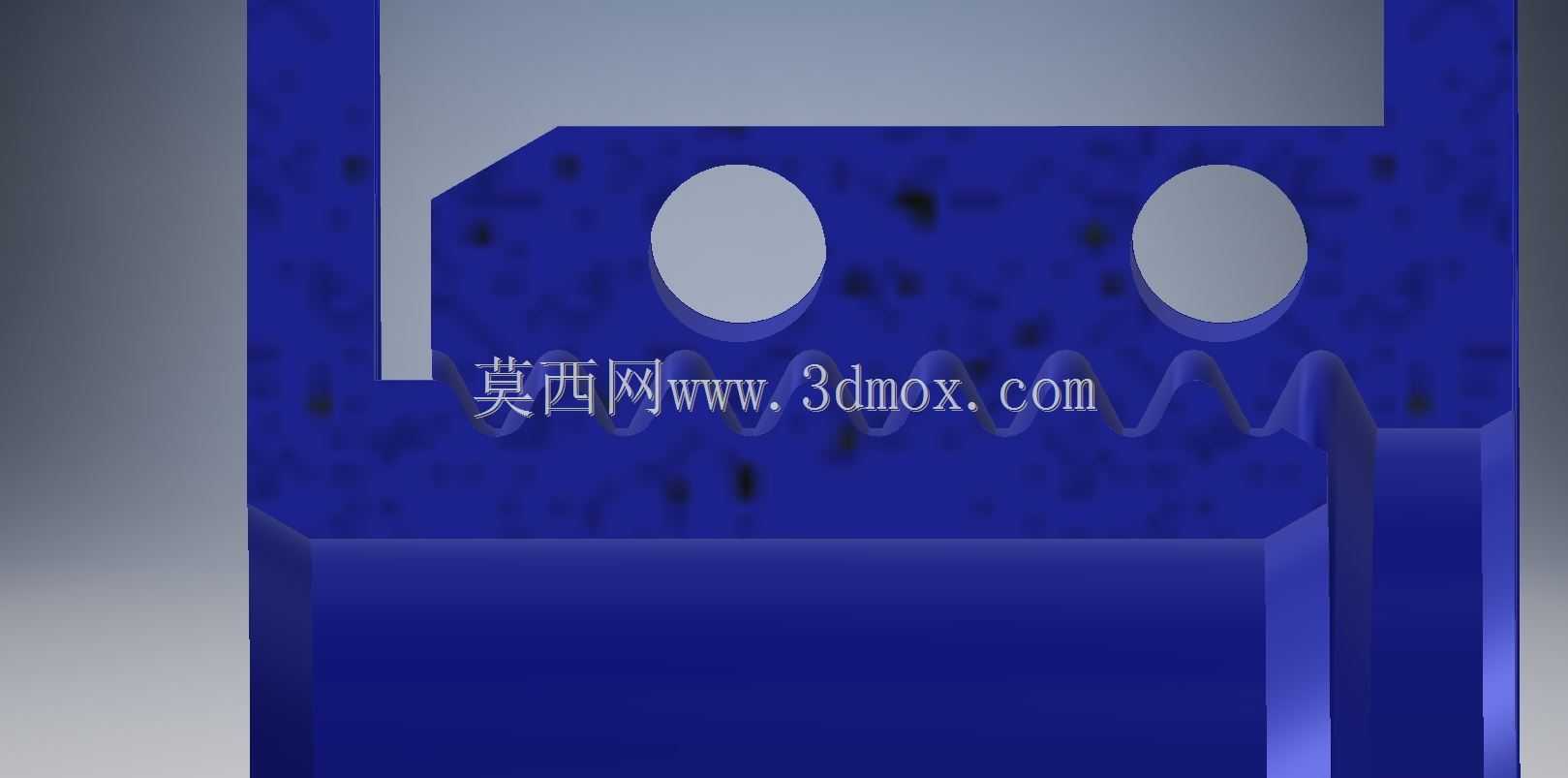

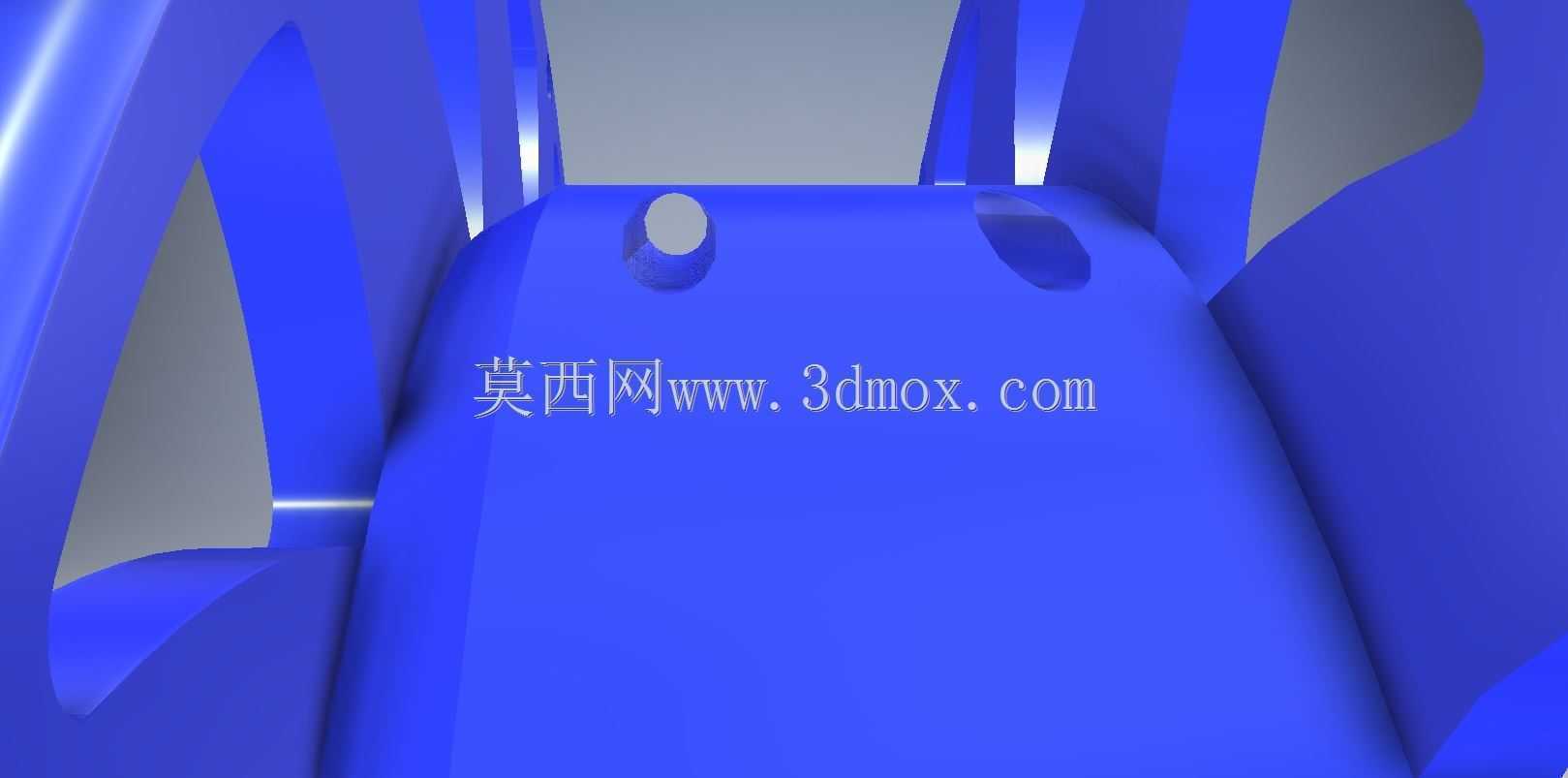

　　安装时无需额外定制转接件，可直接套入对应直径的送料辊轴，法兰端面的平面度控制在0.1mm以内，高速送料转动时不会出现端面跳动导致的送丝精度偏差。中间绕线筒体的直径经过匹配计算，针对灯丝类易弯折物料，筒体最小曲率半径大于灯丝的最小弯折临界值，绕线过程中不会因为弯折半径过小导致灯丝内部金属结构出现隐性损伤，绕线区域的有效宽度可容纳单批次生产的灯丝长度，减少换轴频次。法兰的镂空弧度做了圆角过渡处理，没有尖锐棱角，避免操作人员取放线轴时刮伤线材表面，也避免操作过程中出现手部划伤的风险。整体结构的壁厚做了均匀化设计，采用一体成型工艺制作时不会出现壁厚差导致的收缩变形，双侧法兰的同轴度公差控制在0.05mm以内，转动过程中动平衡表现优异，

　　适配每分钟最高60转的匀速送丝工况，不会因为偏心抖动导致送丝张力波动。在实际使用场景中，该线轴既可以作为生产环节的中转载具，也可以作为成品灯丝的包装载体，绕线完成后可直接搭配防尘外壳进入下一道工序，无需二次倒换线材，减少细径灯丝在转运过程中的损耗率。设计过程中特意规避了传统小线轴法兰过薄易变形、自重过大增加送料负载、无线头固定位导致松线的常见问题，每个结构细节都对应实际生产中的痛点，比如法兰边缘的加厚处理，避免线轴堆叠存放时法兰受挤压出现变形，保证长期重复使用的结构稳定性。
