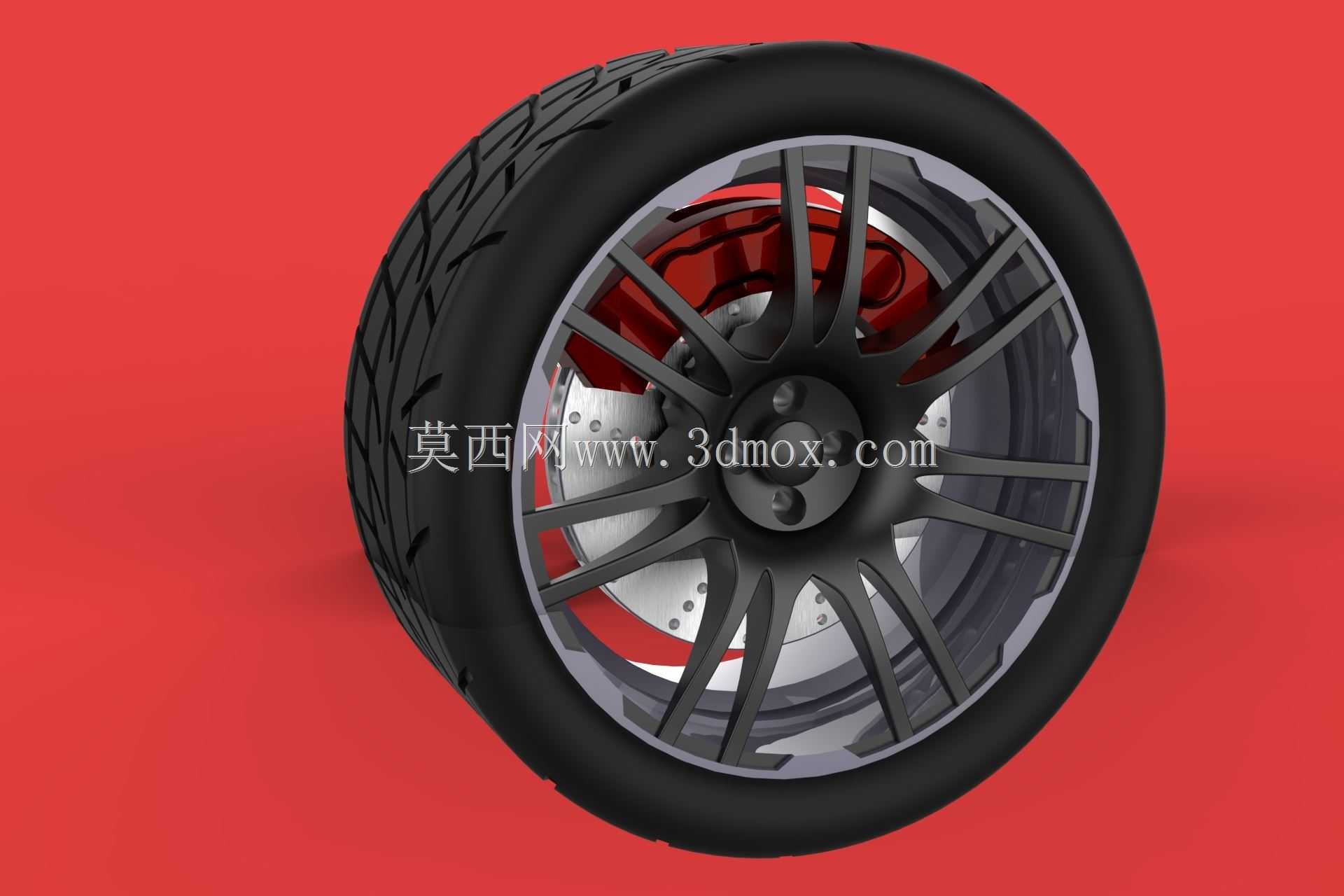

16英寸乘用车轮毂带轮胎总成结构设计

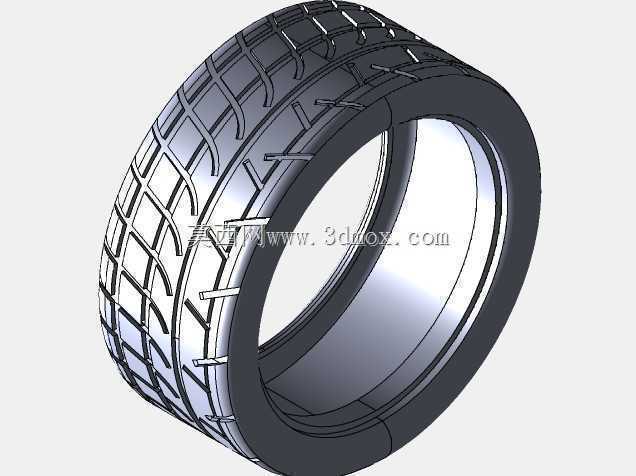

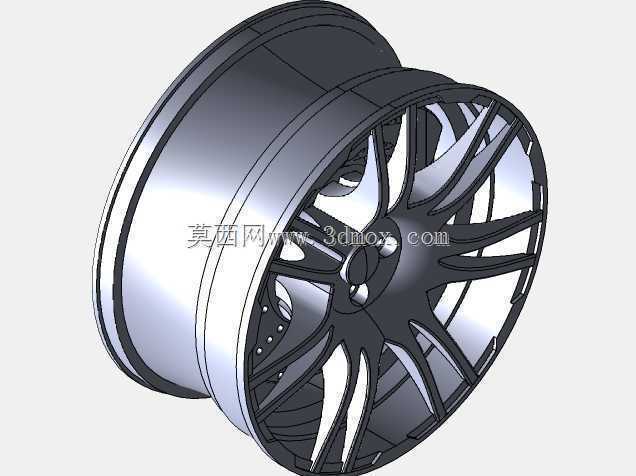

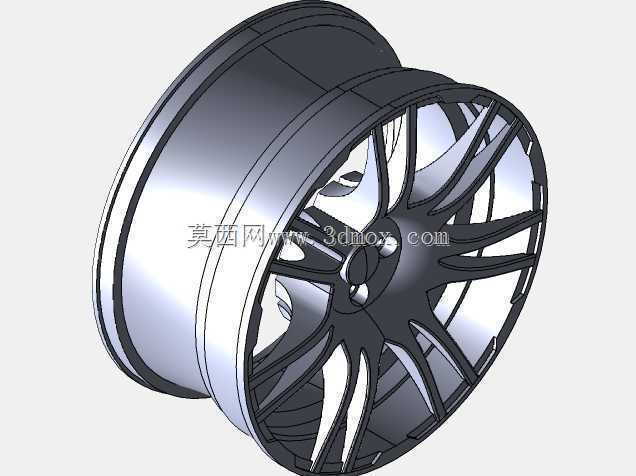

　　这套16英寸轮组总成的设计，首先要匹配紧凑级家用乘用车的行走系统安装边界，轮辋直径严格对应16英寸规格，PCD孔位、中心孔尺寸、偏距参数都要适配对应车型的转向节安装位，避免装车后出现蹭翼子板、蹭刹车卡钳的干涉问题。日常在整车装配场景中，轮组作为直接接触路面的承载部件，既要承担整车整备质量加满载载荷的静载荷，还要吸收路面颠簸带来的冲击动载荷，设计时辐条的分布结构做了等距放射式布局，每根辐条的截面做了变厚度处理，靠近轮毂中心安装座的位置厚度更大，向轮辋边缘延伸时逐步收薄，既保证了安装座位置的结构强度，也能控制整体重量，降低簧下质量提升整车操控响应性。轮胎部分的胎面花纹做了不对称块状布局，主排水沟槽深度和宽度兼顾干地抓地力与雨天排水性能，

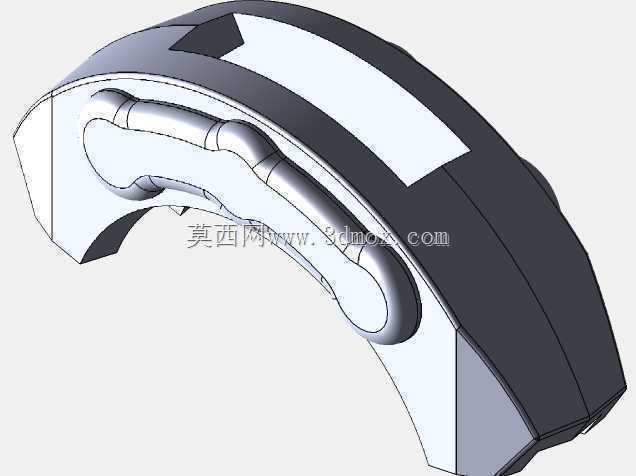

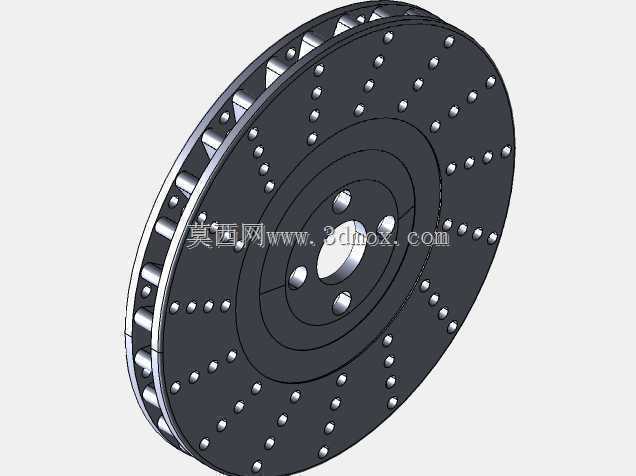

　　胎侧的厚度设计兼顾缓冲性能与高速行驶时的侧向支撑性，匹配普通家用轿车的日常通勤、高速行驶等多场景使用需求。设计过程中先确定轮辋的标准安装轮廓，再反向推导辐条的受力路径，把刹车卡钳、制动盘的安装空间预留出来，轮辋内部的避让空间要覆盖对应尺寸的通风刹车盘，保证制动系统散热气流可以顺畅通过辐条间隙带走热量，避免长时间制动出现热衰减。轮组的安装结合面做了平面度公差要求，螺栓孔的位置度公差严格控制，保证装车后车轮的动平衡性能达标，减少高速行驶时的方向盘抖动问题。轮胎与轮辋的配合止口做了过盈配合设计，保证充气后轮胎与轮辋紧密贴合，不会在急加速、急制动时出现相对滑转。辐条表面的造型做了流线型过渡，没有尖锐的棱角，既减少行驶时的风阻，也能避免应力集中导致的辐条断裂风险，整体结构兼顾了结构强度、装配适配性与实际行驶的使用需求，可用于整车前期开发的底盘匹配验证、行走系统结构教学演示等场景。
